VEGASON 65
3 4
1 2
270 mm (10.63")
>ø 250 mm
(9.84")
165 mm (6.5")
G1A
312 mm (12.28")
150 mm (5.91")
220 mm (8.66")
18 mm (0.71")
143 mm (5.63")
k
D
D mm
DIN
ASME
b k d
DN 50 165 11,5 125 4x ø 18
DN 80 200 11,5 160 4x ø 18
D inch b k d
DN 50 / 2"
DN 80 / 3"
D mm b k d
2" 152,4 11,5 120,7 4x ø 19,1
3" 190,5 11,5 152,4 4x ø 19,1
D inch b k d
2"
3"
6.50" 4.92" 4x ø 0.71"
4x ø 0.71" 6.3" 0.45"
0.45"
7.87"
6" 4.75" 4x ø 0.75"
4x ø 0.75" 6" 0.45"
0.45"
7.5"

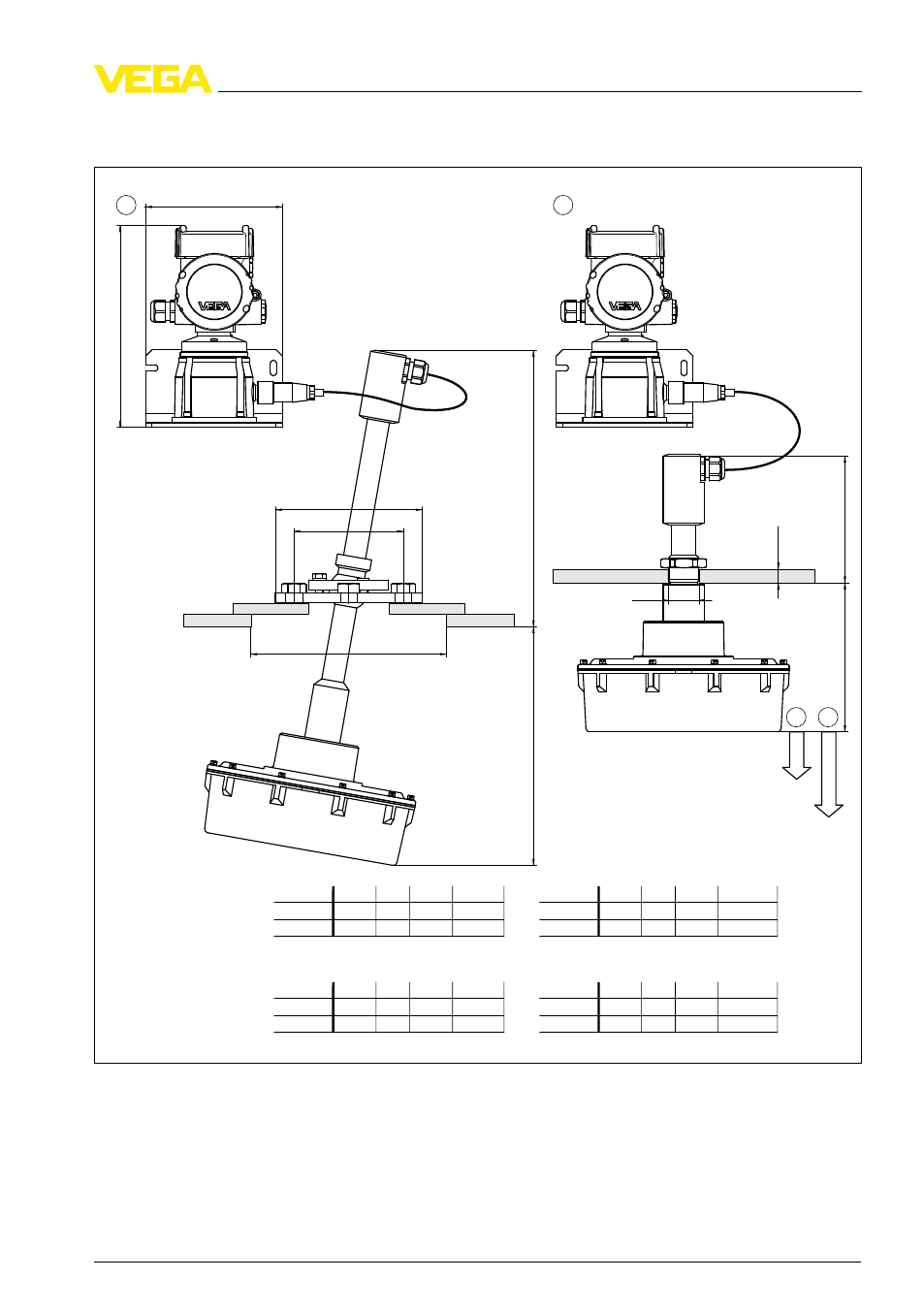

Рис. 35: VEGASON 65
1 Исполнение С
2 Исполнение D
3 Мертвая зона: 0,8 м (2.624 ft)
4 Диапазон измерения: на жидкостях - до 45 м, на сыпучих продуктах - до 25 м
