На емкостях с коническим днищем рекомендуется ориентиро-
вать датчик на середину емкости, чтобы измерение было
возможно на ее полную глубину.

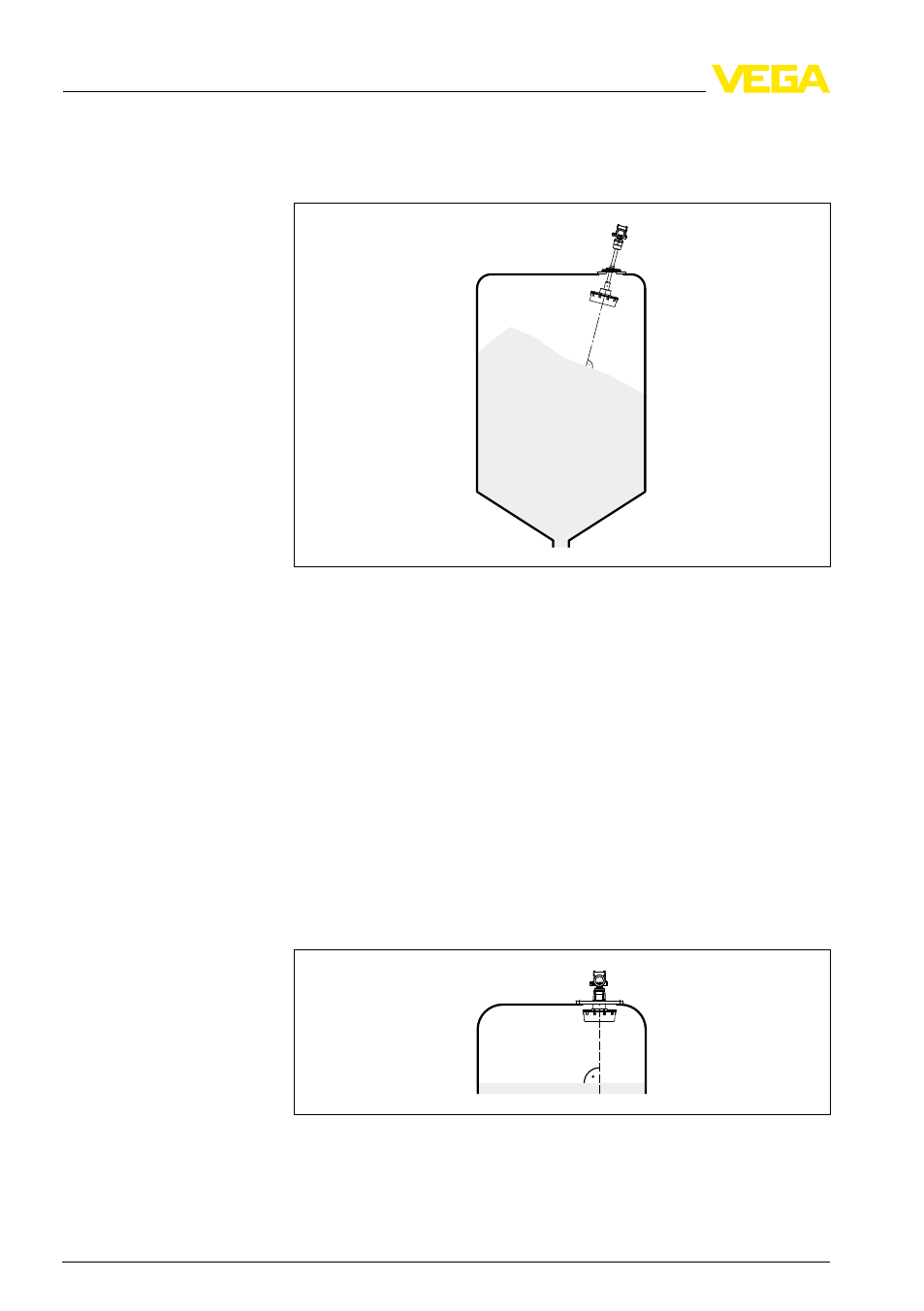

Рис. 11: Емкость с коническим днищем
Преобразователь звука рекомендуется монтировать без патруб-
ка заподлицо на крыше емкости.
На продуктах с хорошими отражательными свойствами
VEGASON
65 можно монтировать на патрубках. В этом случае
конец патрубка должен быть гладким, без заусенцев и, по
возможности, закругленным. При этом необходимо создать
память ложных эхо-сигналов.
Для достижения оптимальных результатов измерения на жид-
костях датчик необходимо устанавливать вертикально по от-
ношению к поверхности продукта.
Рис. 12: Ориентация датчика на жидкостях
Для обеспечения оптимальной ориентации датчика относительно
поверхности сыпучего продукта можно использовать поворотное
крепление.
Патрубок
Ориентация датчика
