При вероятности возникновения уравнительных токов, подклю-
чение со стороны вторичного устройства должно осуществляться
через керамический конденсатор (например, 1
nF, 1500 V). Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
Для применения во взрывоопасных зонах соединительный
кабель должен отвечать соответствующим требованиям. Сле-
дует исключить возможность уравнительных токов в кабельном
экране. При заземлении с обеих сторон это достигается за счет
применения конденсатора или отдельного уравнителя потен-
циалов.
5.2 Порядок подключения
Внимание!
Перед подключением к питанию штекерный разъем между
преобразователем звука и выносной электроникой соединяется
в состоянии не под напряжением (см. рис. ниже). В противном
случае электроника будет повреждена!
1
2
3

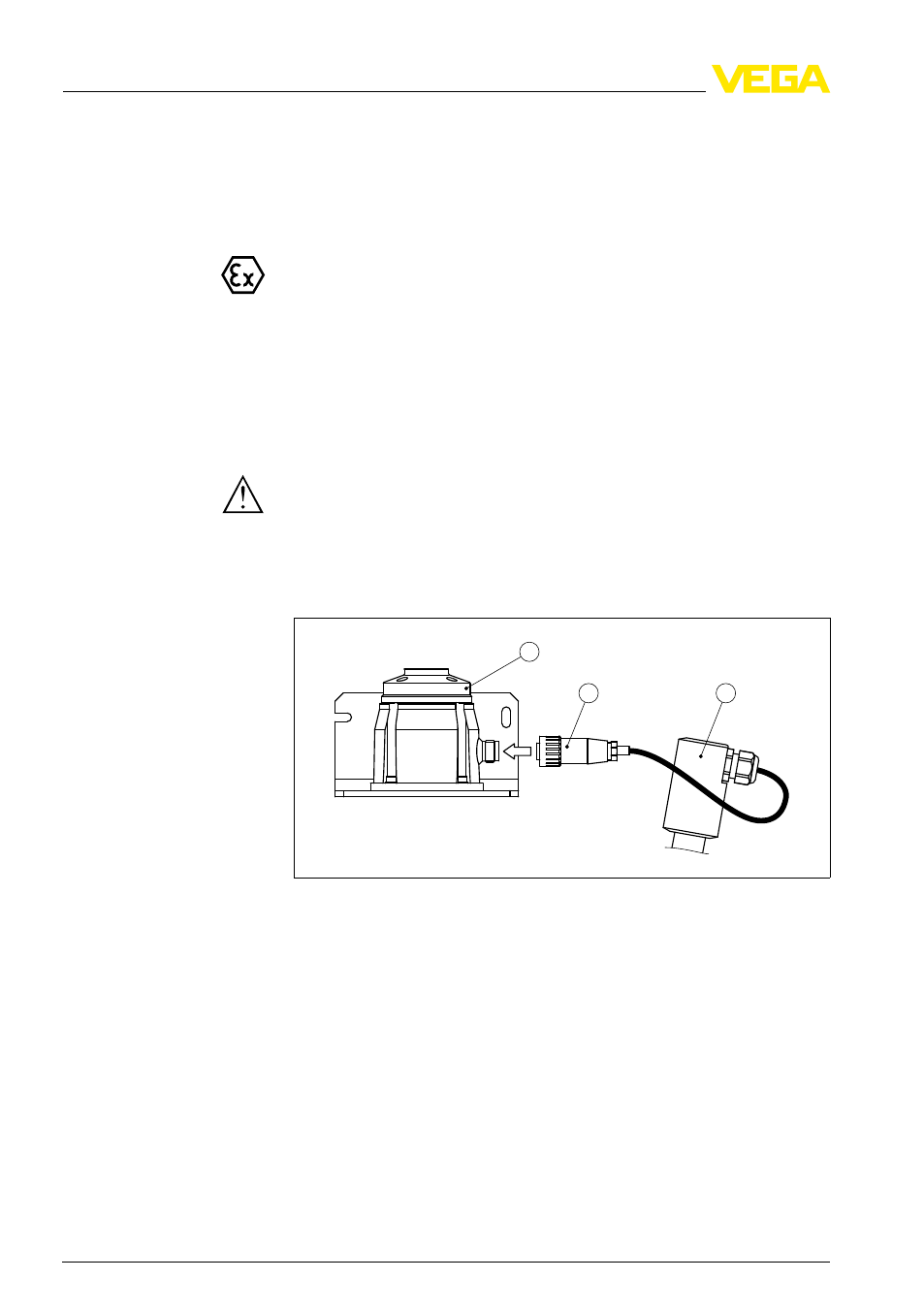

Рис. 18: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1
Цоколь корпуса с электроникой
2
Штекерный разъем
3
Соединительная деталь трубки преобразователя звука
После этого датчик можно подключать к питанию.
Выполнить следующее:
1
Отвинтить крышку корпуса.
2
Ослабить гайку кабельного ввода.
3
Удалить примерно 10 см обкладки соединительного кабеля
токового выхода, концы проводов зачистить примерно на
1 см.
4
Вставить кабель в датчик через кабельный ввод.
Соединитель-
ный кабель
для зон Ex
