Инструкция по эксплуатации VEGA VEGASON 65 Foundation Fieldbus
Страница 27
5
С помощью отвертки поднять рычажки контактов.
6
Провода вставить в открытые контакты в соответствии со
схемой подключения.
7
Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8
Слегка потянув за провода, проверить надежность их
закрепления в контактах
9
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
10 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11 Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

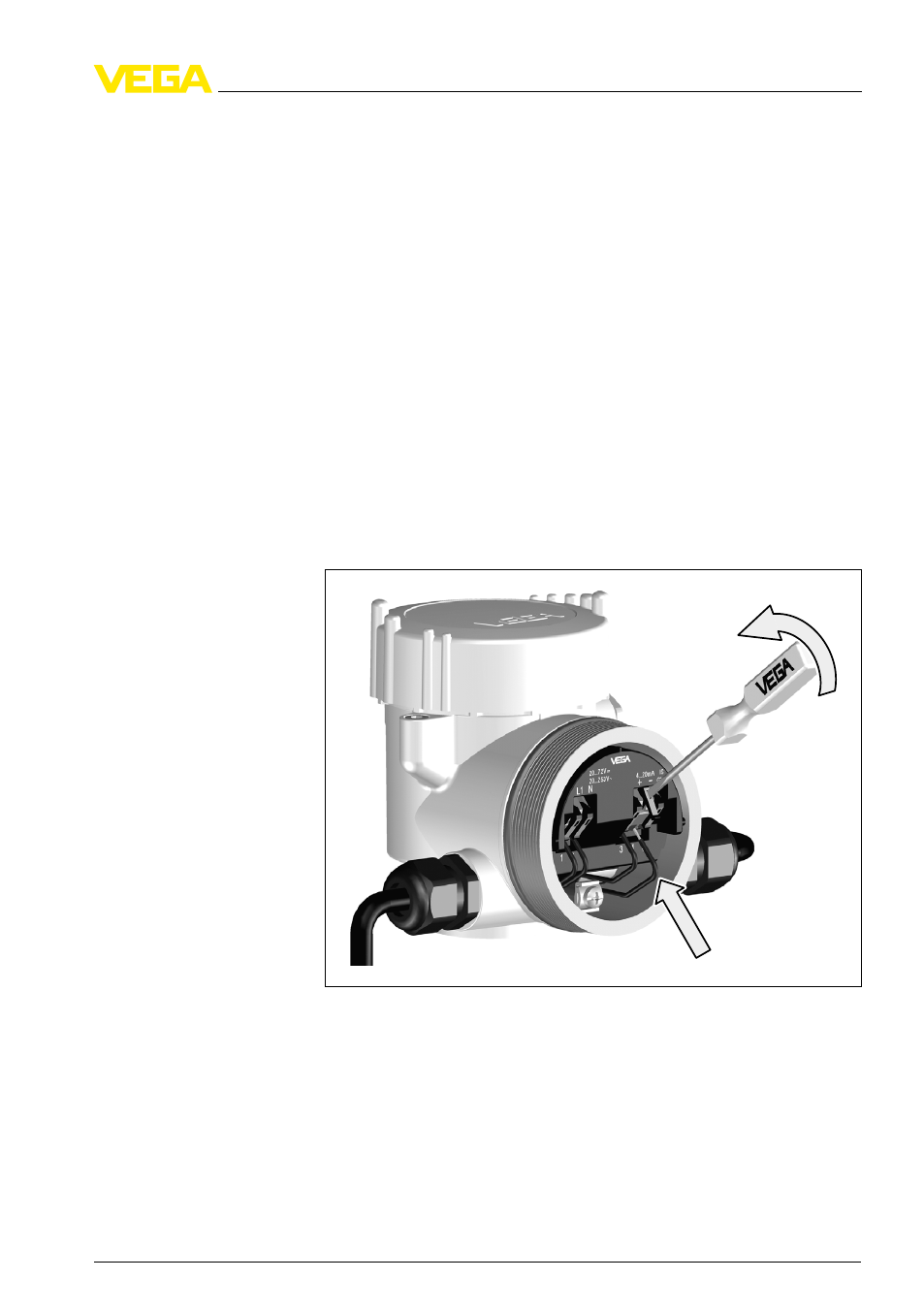

Рис. 19: Подключение: шаги 5 и 6
VEGASON
65 • F
oundation Fieldbus
27
5 Подключение к источнику питания
