Инструкция по эксплуатации StarLine B62 Dialog FLEX
Страница 26
StarLine B62 Dialog
26

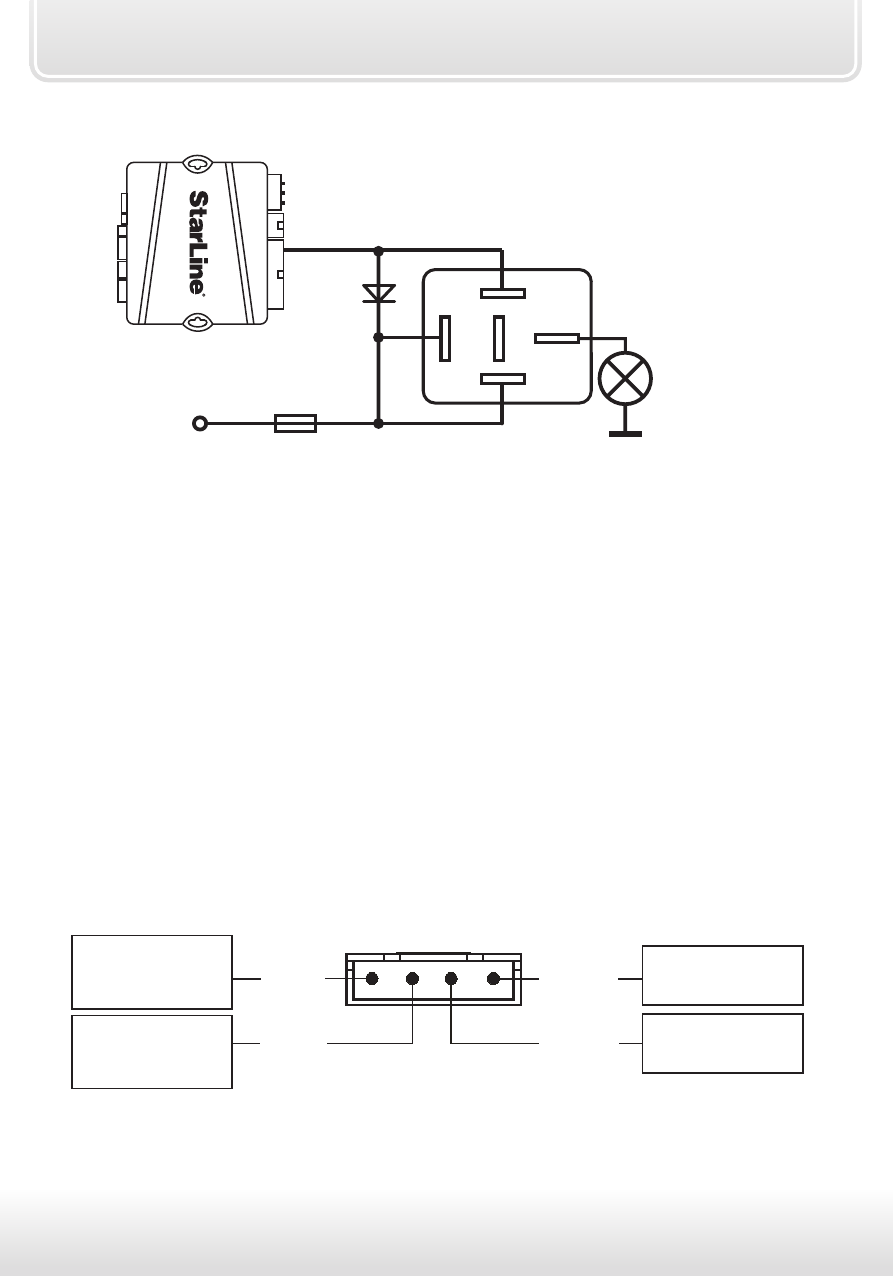

Схема реализации функции «световая дорожка»
синий
провод
+12В
15А
лампы
ближнего
света
VD1
86
30
85
87
ɚ
разъем Х3
Подключение датчика удара и дополнительных
датчиков
Двухуровневый датчик удара, входящий в комплект поставки,
подключается к 4-х контактному разъему «Х9» центрального блока.
Дополнительный датчик подключается к 4-х контактному разъему
«X7» центрального блока. После подключения дополнительного (ых)
датчика (ов) необходимо запрограммировать функцию 12 таблицы
программируемых функций согласно требуемому алгоритму обработки
сигналов (как запрограммировать режим см. стр. 39). В качестве
дополнительного датчика можно использовать датчик наклона или
микроволновый датчик.
Назначение контактов разъемов «Х7» и «Х9»:
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɬɪɟɜɨɠɧɨɝɨ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɩɪɟɞɭɩɪɟɞ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
ɉɢɬɚɧɢɟ ɞɚɬɱɢɤɚ
+12ȼ
Ʉɨɪɩɭɫ (-)
белый
синий
черный
красный
