Подключение сирены (клаксона)
Для подключения сирены используется серый провод (16-контактный
разъем «Х3»)— положительный выход управления сиреной.
Максимальный ток нагрузки 2 А.
При подключении автономной сирены рекомендуем устанавливать
дополнительный предохранитель (3 А) для защиты цепи питания
автономной сирены.
Громкость коротких сигналов подтверждения выдаваемых сиреной
может быть отрегулирована с помощью функции 6 (см. стр. 37). Для
уменьшения громкости сирены запрограммируйте вариант 2 или 3
функции 6. При выборе варианта 4 сигналы подтверждения будут
отключены.
- Данная функция НЕ может быть реализована при
использовании автономной сирены.
- Если при выборе вариантов 2 или 3 сирена звучать не будет,
то установите дополнительный диод в цепь сирены как

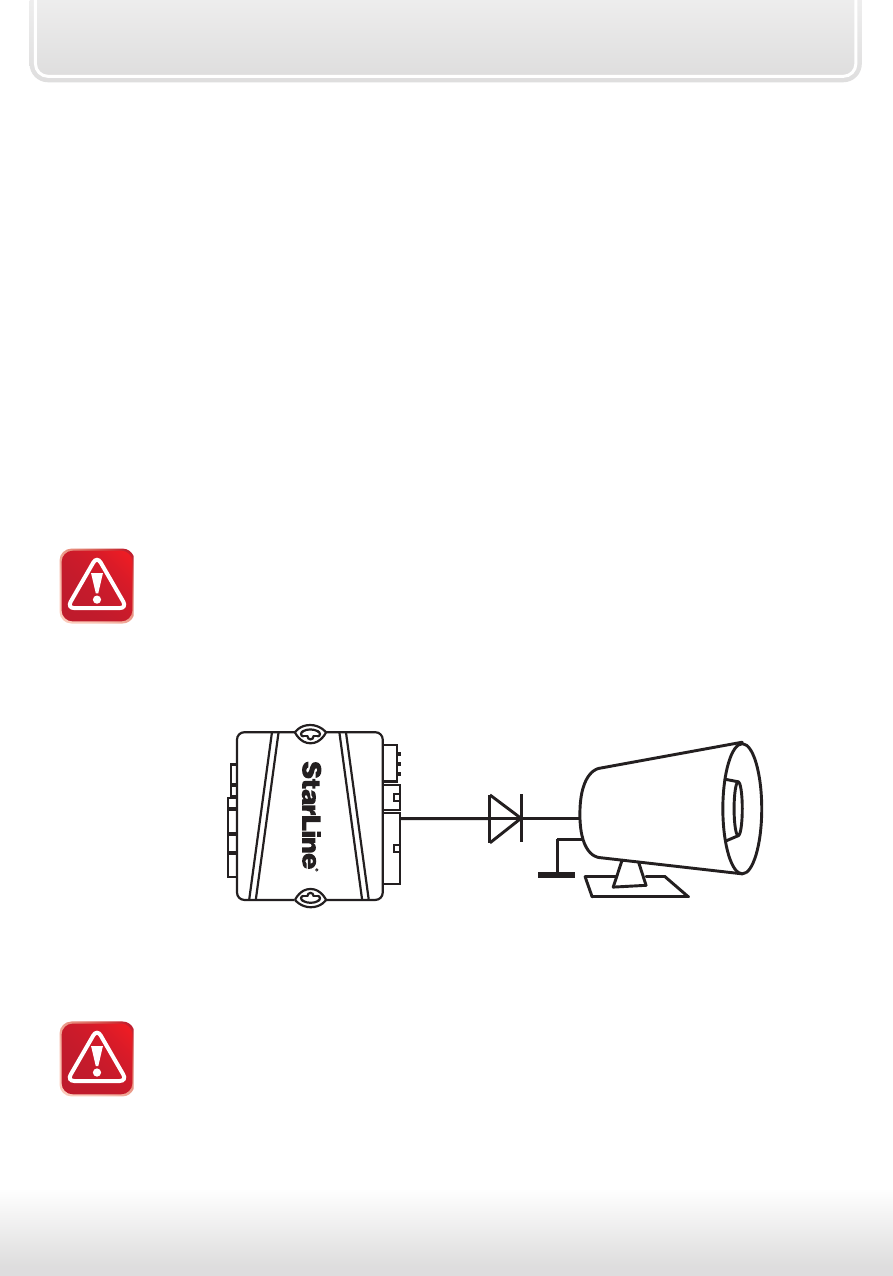

показано на рисунке:
VD1
разъем
Х3
серый
При подключении повода массы сирены необходимо обеспечить
надежный контакт.
Для использования штатного клаксона для звукового
оповещения при его подключении необходимо использовать
внешнее реле.
При использовании внешнего реле возможность регулировки
громкости сигналов подтверждения будет недоступна.
