Дополнительный канал 4 — подключение к салонному
освещению и реализация функции «световая дорожка»
Автосигнализация имеет выход, который может быть использован
для подключения к салонному освещению и реализации функции
«вежливой подсветки салона» (синий провод 16-контактного разъема
«Х3»). При подключении необходимо использовать дополнительное
реле.
Диод VD1 должен быть рассчитан на соответствующий ток, который
определяется мощностью ламп освещения салона.

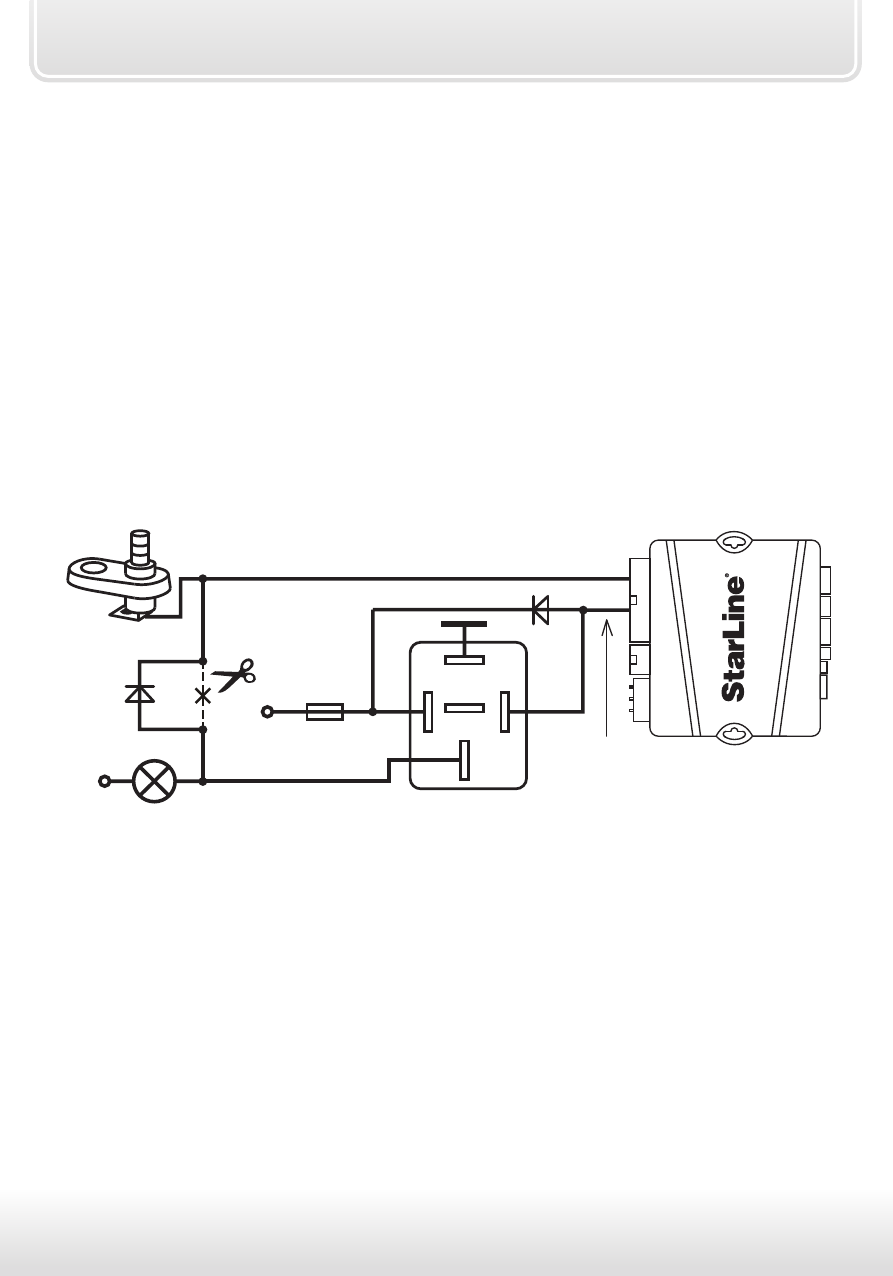

Схема реализации функции «вежливая подсветка салона»:
86
30
85
87
ɚ
+12В
+12В
концевые выключатели
дверей
Разъем Х3
сине-черный провод
синий провод
(выход доп.
канала 4)
лампа
салонного
освещения
1А
VD1
VD2
Дополнительный канал 4 также может быть использован для
подключения к ближнему свету фар и реализации функции
«световая дорожка». При подключении необходимо использовать
дополнительное реле. Пример схемы подключения для канала №4
(синий провод 16-контактного разъема «Х3»).
