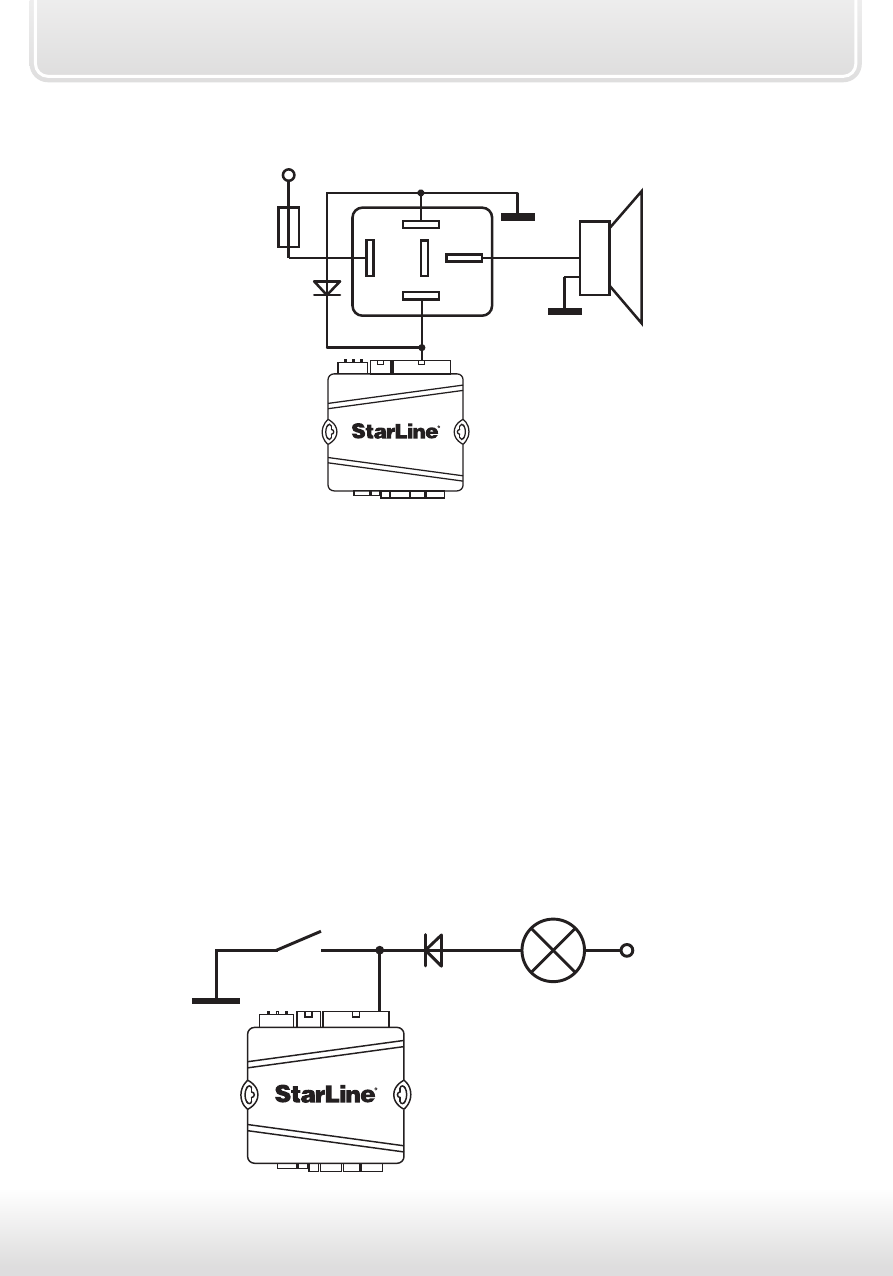

Схема подключения клаксона:
86
30
85
87
ȼ
Ⱥ
VD1
Ʉɥɚɤɫɨɧ
ɫɟɪɵɣ
разъем Х3
Подключение к стояночному тормозу или педали
тормоза
Оранжево-фиолетовый провод 16-контактного разъема «Х3»
необходимо подключить к стояночному тормозу (при РКПП) или к
педали тормоза (при АКПП).
При подключении к стояночному тормозу необходимо подключить диод
в разрыв штатного провода стояночного тормоза и подсоединить вход
автосигнализации между катодом диода и концевым выключателем.
Схема подключения к ручному тормозу на автомобилях с РКПП:
контрольная лампа
на панели приборов
оранжево-
фиолетовый
концевой выключатель
ручного тормоза
+12В
VD1
разъем Х3
