StarLine B62 Dialog
24
86
30
85
87
87а
желто-черный
провод
электромеханический
замок багажника
+12В
разъем Х3
7,5A
VD1
Дополнительный канал 2 — двухшаговое отпирание
дверей
Для реализации двухшагового отпирания дверей необходимо
подключить выход дополнительного канала 2 (желто-красный провод
16-конт. разъема «Х3») согласно схеме, приведенной на стр. 15.
Дополнительный канал 3 — поддержка зажигания
Дополнительный канал 3 может быть использован для реализации
функции охрана с работающим двигателем.

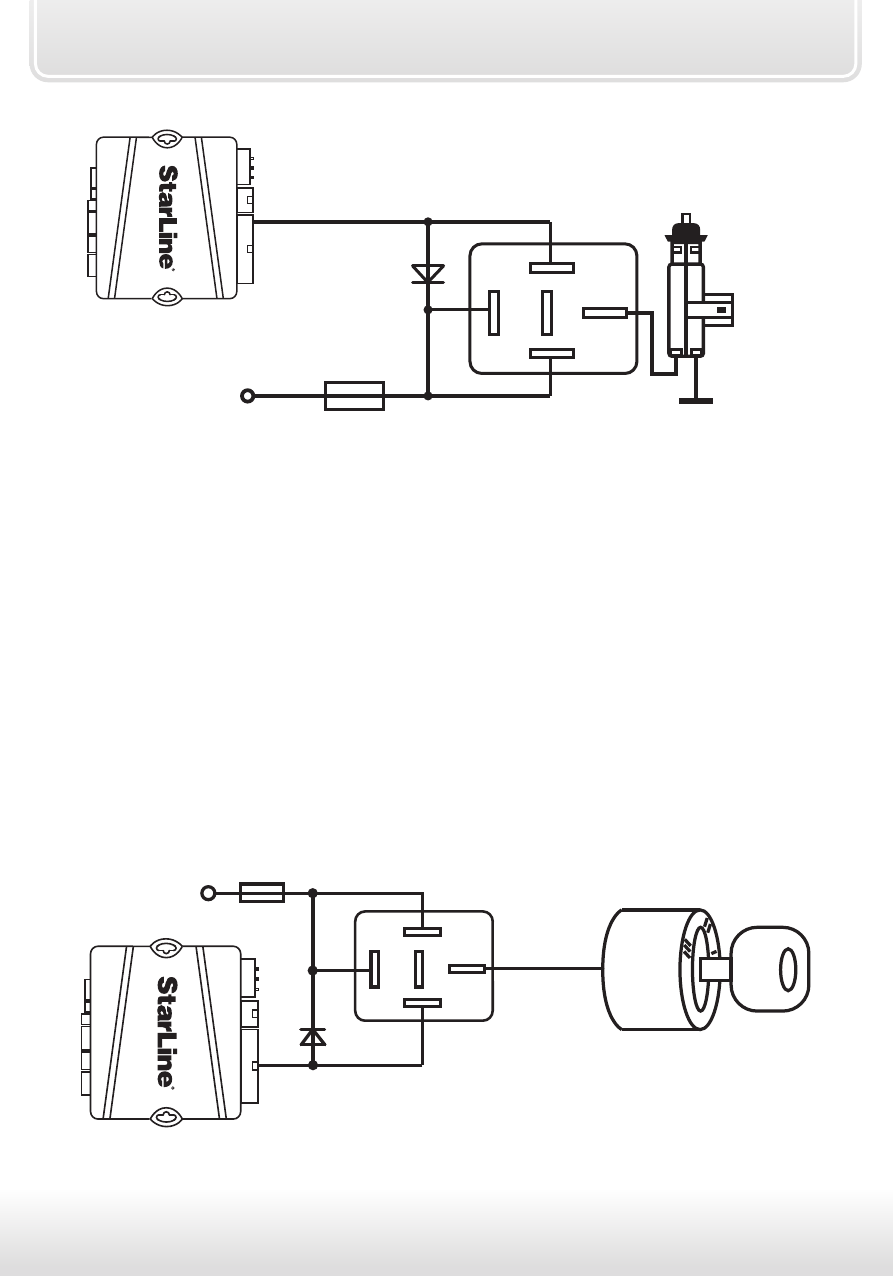

Схема поддержки +12В на замке зажигания при работе двигателя в
режиме охраны с заведенным двигателем и в режиме турботаймера.
желто-белый
контакт
15
+12В
86
30
85
87
87а
VD1
1А
замок
зажигания
разъем Х3
