инструкция по установке
23

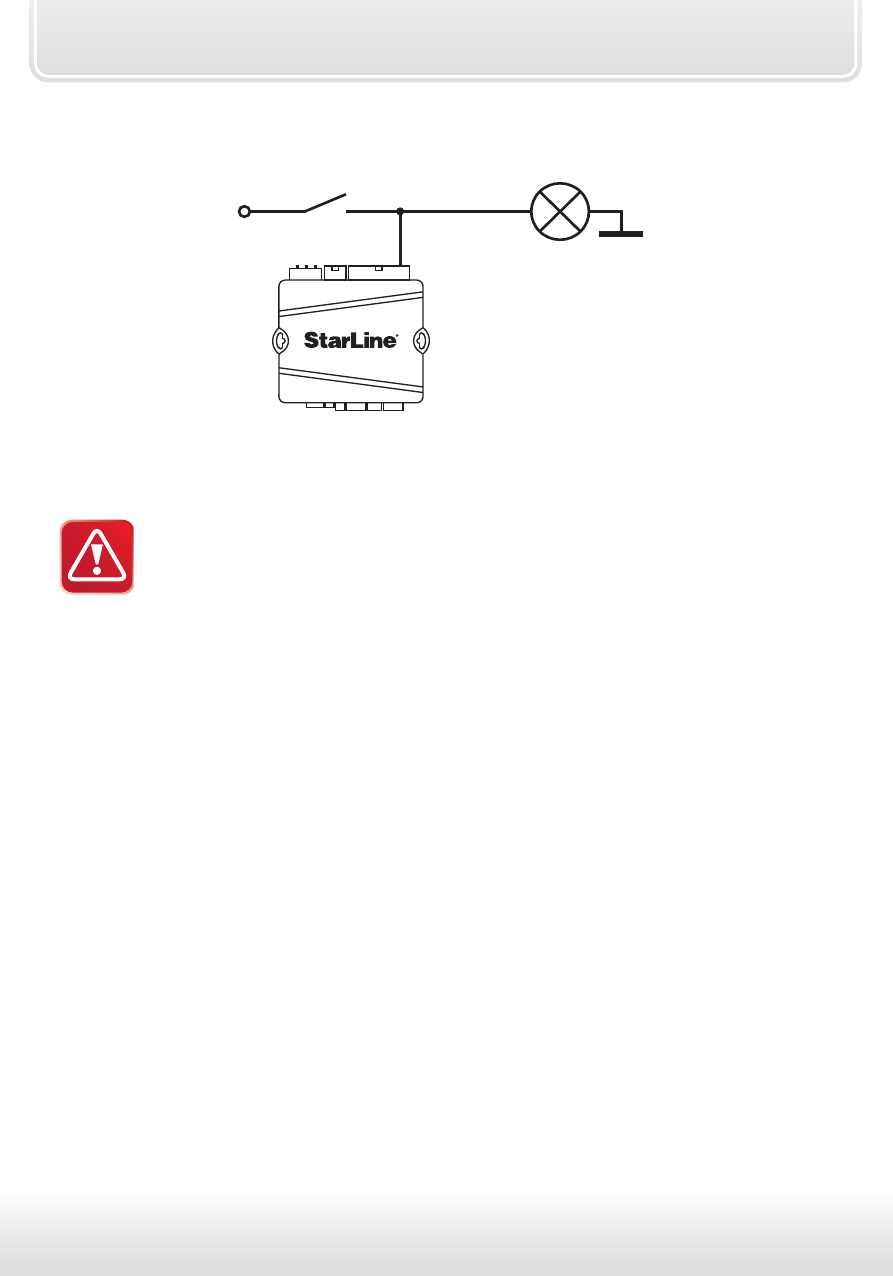

Схема подключения к педали тормоза на автомобилях с АКПП:
лампа
стоп-сигналов
оранжево-
фиолетовый
концевой выключатель
педали тормоза
+12В
разъем Х3
Подключение дополнительных каналов
Дополнительные каналы (выходы) могут быть использованы
для расширения охранных и сервисных функций
автосигнализации. Некоторые типичные варианты
использования дополнительных каналов приведены ниже.
При использовании дополнительных каналов следует помнить,
что схемотехнически они используют схему включения
типа «открытый коллектор», и максимально допустимый ток
составляет 200 мА на каждый канал.
Дополнительный канал 1 — подключение
к электроприводу отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника
(желто-черный провод). При подключении необходимо использовать
дополнительное реле. Пример схемы подключения показан на рисунке
далее:
