инструкция по установке
15

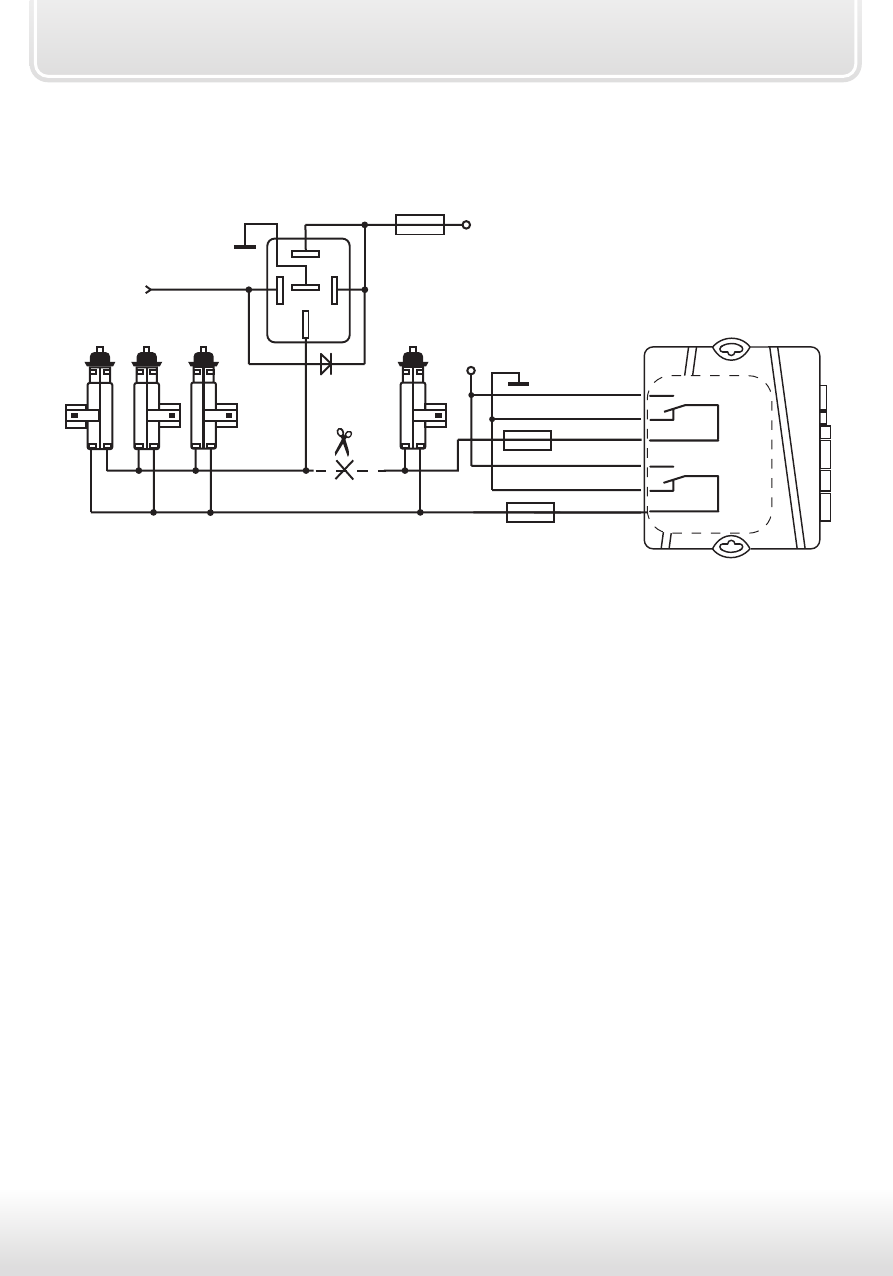

Схема подключения активатора двери водителя для
двухшагового отпирания дверей
86
30
85
87
ɚ
активаторы
пассажирских дверей
желто-красный провод
центрального блока StarLine
(Разъем Х3)
+12В
активатор в
двери водителя
VD1
красно-черный
красно-черный
зелено-черный
зеленый
сине-черный
синий
10А
10А
+12В
Разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
15А
Для реализации этой функции необходимо запрограммировать
функцию двухшагового отпирания дверей (функция номер 15, режим 1,
см. стр. 41)
Подключение цепей блокировки двигателя
Подключение внешней цепи блокировки двигателя
с использованием обычных реле
Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Тип контактов
реле блокировки НР (нормально разомкнутые) или НЗ (нормально
замкнутые) программируется (функция 10). Заводская установка — НЗ
тип контактов реле. Пример подключения показан на рисунке далее:
