Разъем входа антенны
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие разъема входа антенны
Установка разъема входа антенны
Снятие разъема входа антенны
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шаг 2 по шаг 5 в Снятие передней подставки .
4. Выполните инструкции с шаг 4 по шаг 8 в Снятие экрана системной платы .
5. Открутите шестигранную гайку , которой разъем входа антенны крепится к экрану системной платы.
6. Высвободите разъем входа антенны из отверстия на системной плате .
7. Приподнимите разъем входа антенны вместе с кабелем и снимите его с экрана системной платы .
Установка разъема входа антенны
1. Выполните действия , описанные в разделе Перед началом работы .
2. Поместите разъем входа антенны в отверстие на экране системной платы .
3. Закрутите шестигранную гайку , которой разъем входа антенны крепится к экрану системной платы.
4. Выполните инструкции с шаг 4 по шаг 8 в Установка экрана системной платы .
5. Выполните инструкции с шаг 4 по шаг 5 в Установка передней подставки .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

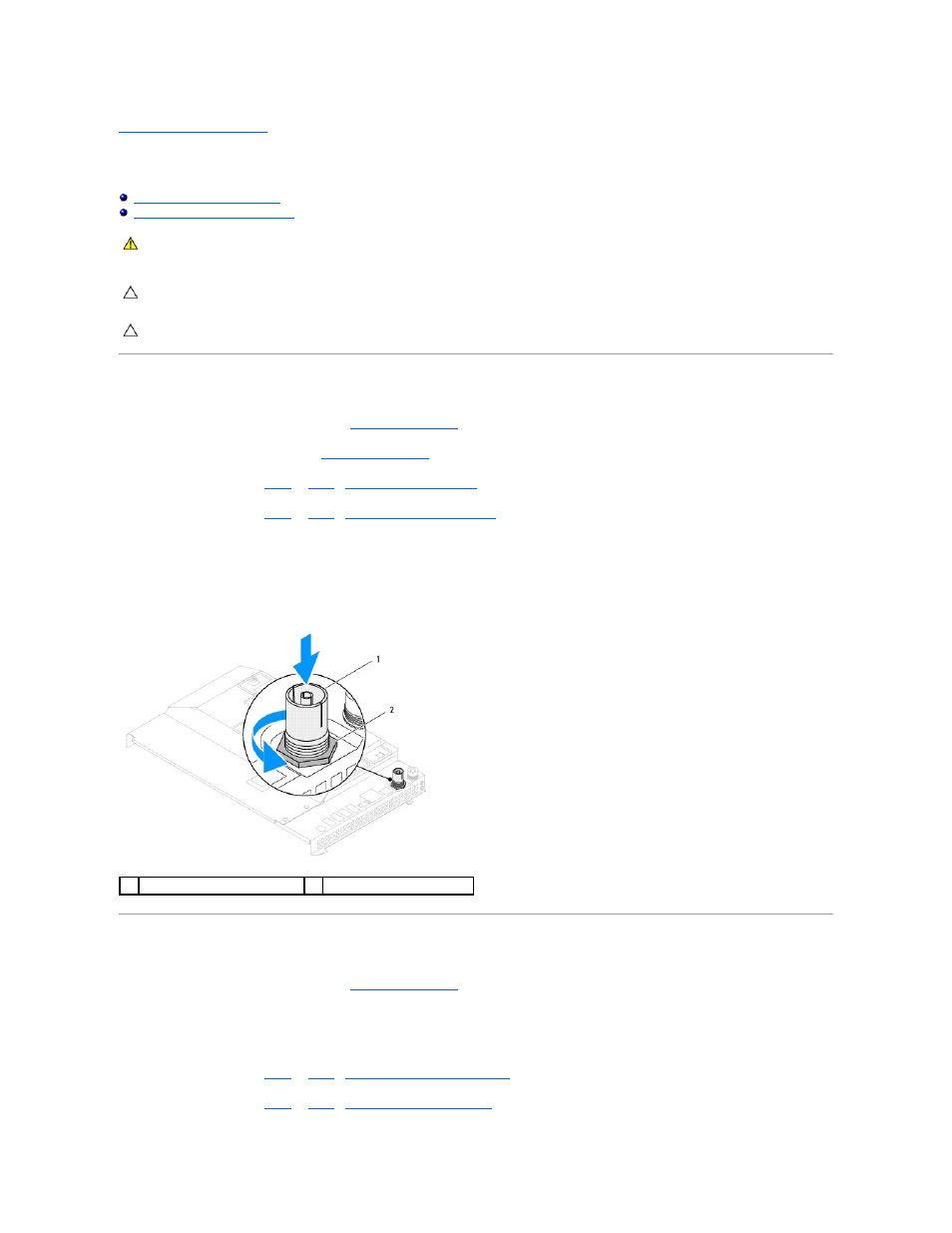

1 разъем входа антенны 2 шестигранная гайка
