Плата кнопки аудио/видео
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие платы кнопки аудио /видео (AV)
Установка платы кнопки аудио -видео (AV)
Снятие платы кнопки аудио /видео (AV)
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шаг 2 по шаг 5 в Снятие передней подставки .
4. Отсоедините кабель платы кнопки AV от разъема на плате кнопки AV.
5. Выверните два винта , которыми плата AV крепится к корпусу компьютера.
6. Осторожно выдвиньте и поднимите плату кнопки AV, чтобы снять ее с компьютера.
Установка платы кнопки аудио -видео (AV)
1. Выполните действия , описанные в разделе Перед началом работы .
2. Осторожно задвиньте плату кнопки AV в гнездо на средней раме.
3. Совместите отверстия для винтов на плате кнопки AV и на корпусе компьютера.
4. Вверните обратно два винта , которыми плата кнопки AV крепится к корпусу компьютера.
5. Подсоедините кабель платы кнопки AV к разъему на плате кнопки AV.
6. Выполните инструкции с шаг 4 по шаг 5 в Установка передней подставки .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

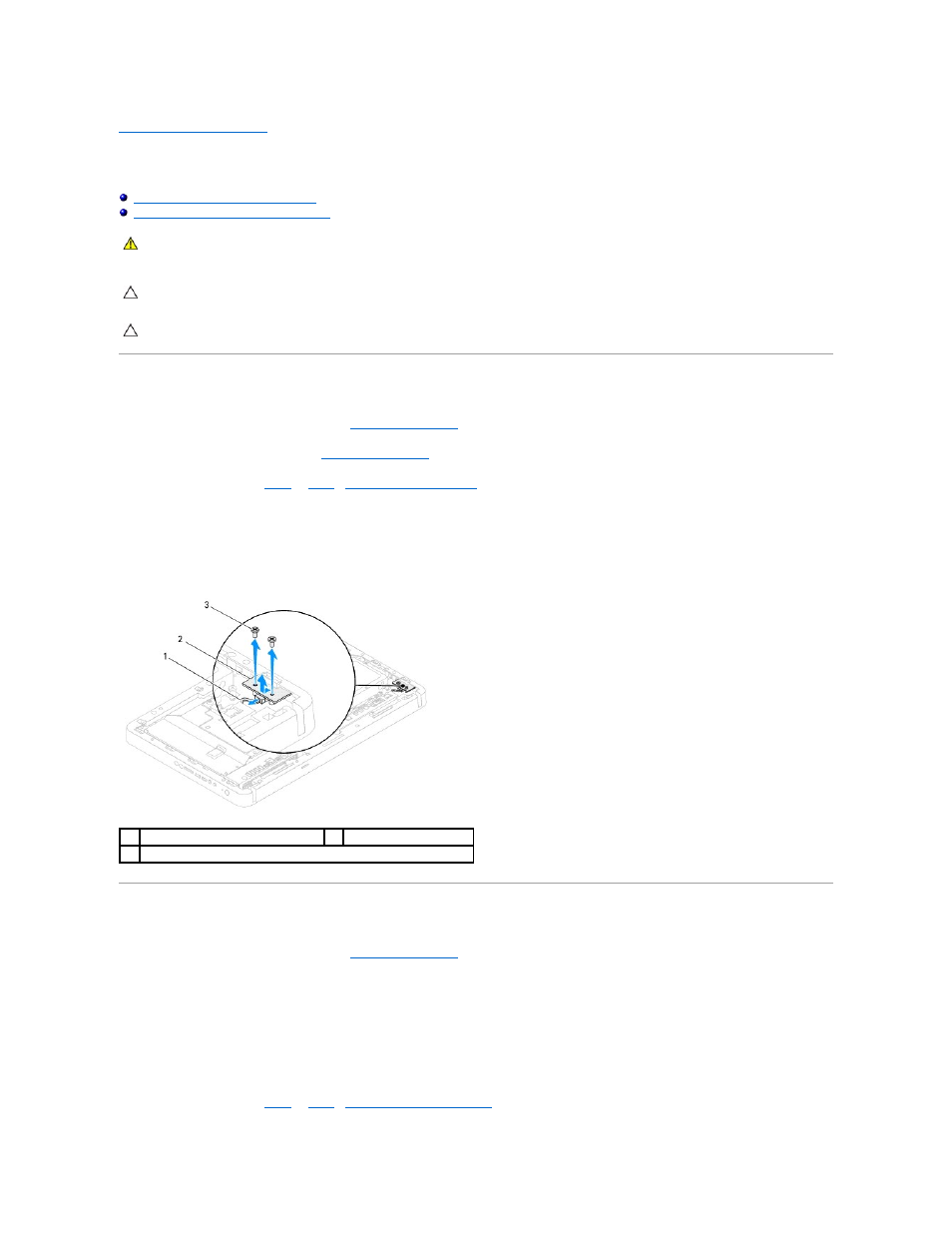

1 кабель платы кнопки AV 2 плата кнопки AV
3 винты (2)
