Блок MXM (приобретается дополнительно)
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие блока MXM
Установка блока MXM
Снятие блока MXM
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шаг 2 по шаг 5 в Снятие передней подставки .
4. Снимите экран системной платы (см. раздел Снятие экрана системной платы ).
5. Снимите вентилятор блока MXM (см. раздел Снятие вентилятора блока MXM ).
6. Выверните три винта , которыми блок MXM крепится к корпусу компьютера.
7. Извлеките блок MXM из разъема блока MXM.
Установка блока MXM
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите паз на блоке MXM с выступом соответствующего разъема.
3. Вставьте блок MXM под углом 45 градусов в разъем.
4. Вверните три винта , которыми блок MXM крепится к корпусу компьютера.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Блок MXM может очень сильно нагреваться при обычной работе. Дайте им остыть в течение достаточного времени, прежде
чем прикасаться к ним .
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРИМЕЧАНИЕ . Внешний вид системной платы может быть разным в зависимости от модели компьютера .

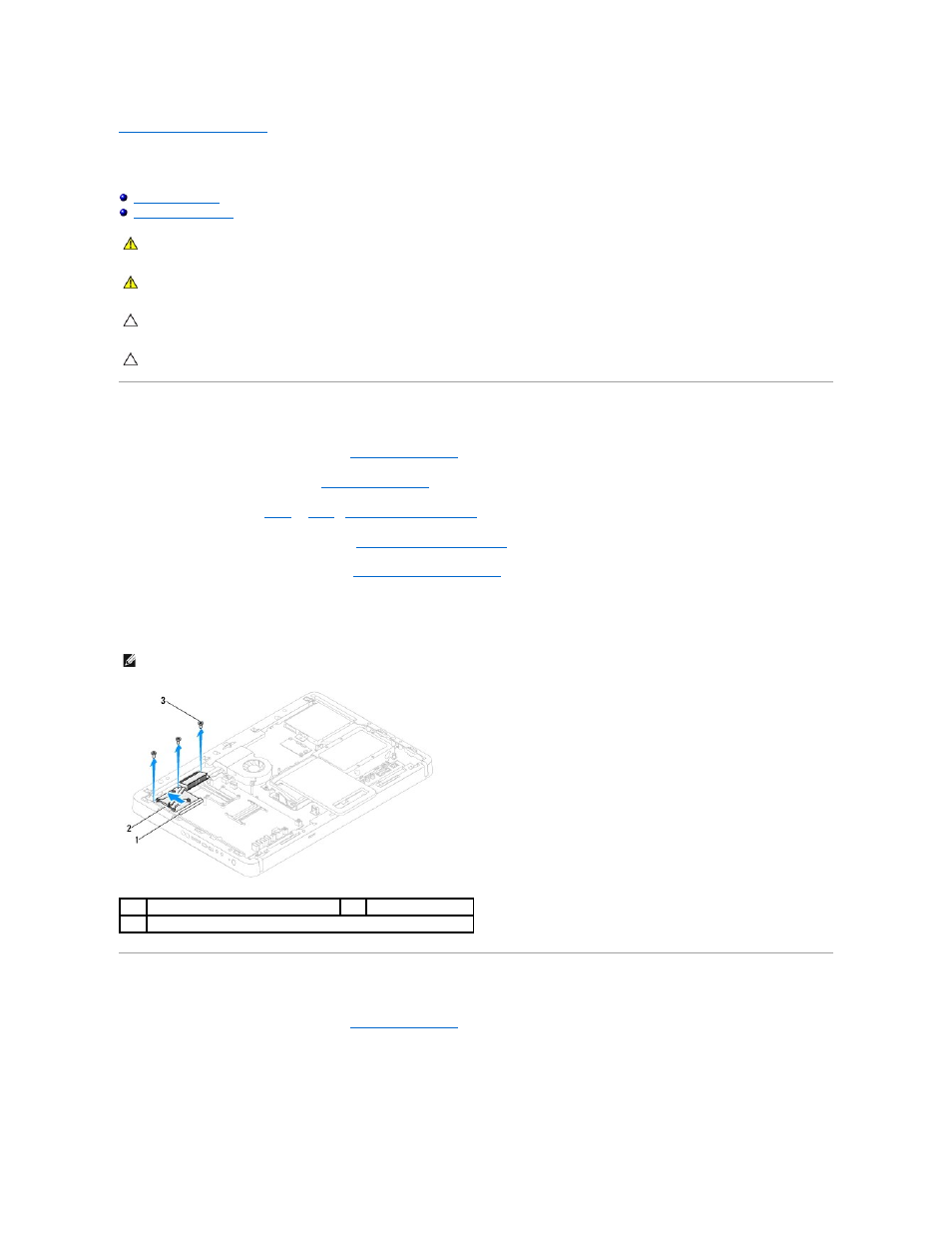

1 разъем блока MXM 2 блок MXM
3 винты (3)
