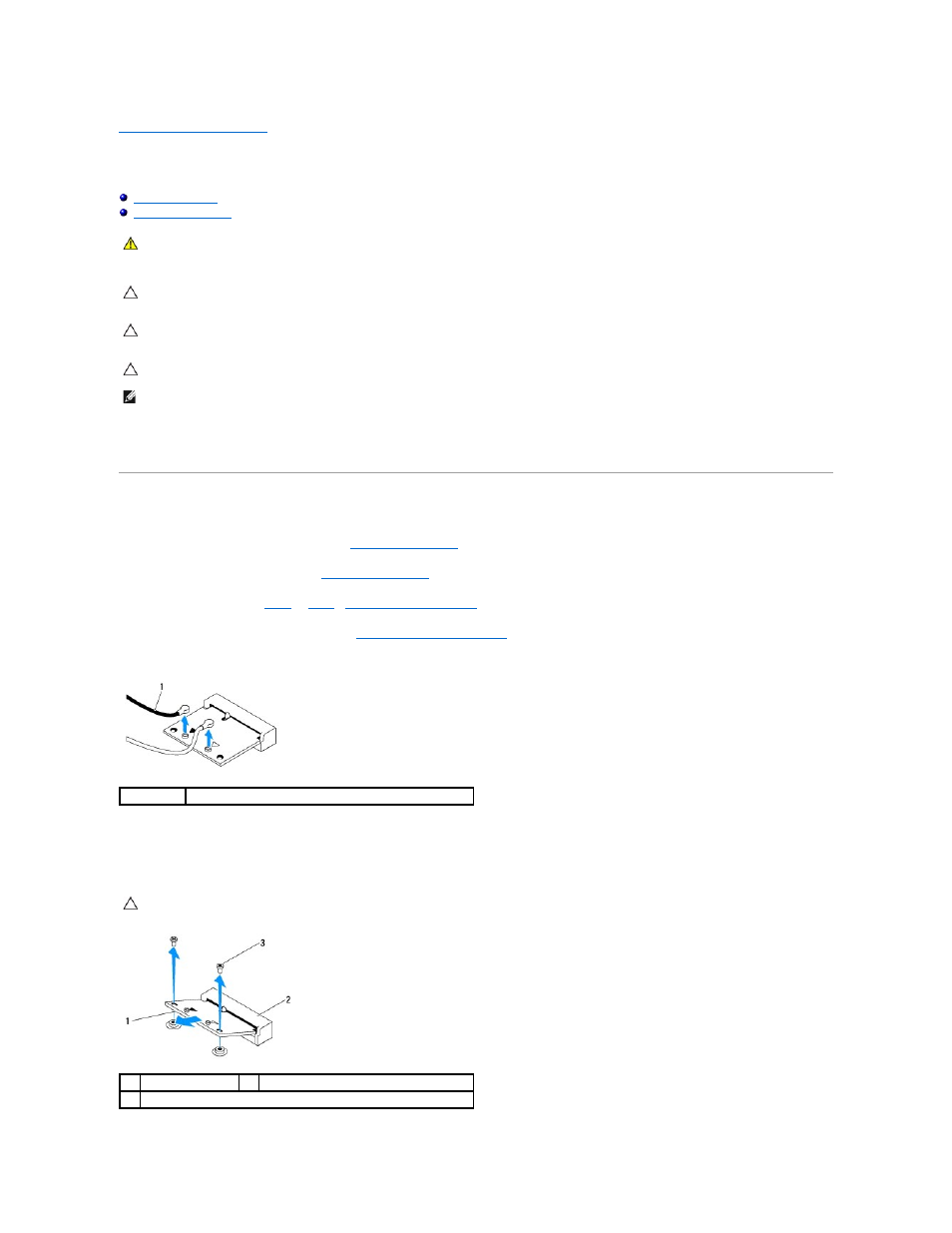

Мини-платы беспроводной сети
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие мини -плат
Установка мини -плат
Мини -плата беспроводной сети, заказанная вместе с компьютером, уже установлена в компьютере.
Компьютер поддерживает использования двух слотов для мини -плат половинной длины: для беспроводной локальной сети и для модуля ТВ-тюнера.
Снятие мини -плат
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шаг 2 по шаг 5 в Снятие передней подставки .
4. Снимите экран системной платы (см. раздел Снятие экрана системной платы ).
5. Отсоедините кабель (и) антенны от мини-платы.
6. Выверните два винта , которыми мини-плата крепится к разъему на системной плате.
7. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Извлеченную из компьютера мини -плату следует хранить в защитной антистатической упаковке (см. раздел «Защита
от электростатического разряда» в инструкциях по технике безопасности , прилагаемых к компьютеру).
ПРИМЕЧАНИЕ . Компания Dell не гарантирует совместимости мини-плат других фирм и не обеспечивает их поддержку.
1 кабели (2)
ПРЕДУПРЕЖДЕНИЕ . Извлеченную из компьютера мини -плату следует хранить в защитной антистатической упаковке (см. раздел «Защита
от электростатического разряда» в инструкциях по технике безопасности , прилагаемых к компьютеру).
1 Мини -плата 2 разъем на системной плате
3 винты (2)
