ИК-плата
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие ИК -платы
Установка ИК -платы
Снятие ИК -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите системную плату (см. раздел Снятие системной платы ).
3. Выполните инструкции с шаг 5 по шаг 11 в Снятие лицевой панели дисплея .
4. Переверните лицевую панель дисплея .
5. Выверните винт , которым ИК-плата крепится к панели дисплея.
6. Отсоедините кабель ИК -платы от разъема на ИК-платы.
7. Поднимите ИК -плату и снимите ее с панели дисплея.
Установка ИК -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Подсоедините кабель ИК -платы к разъему на ИК-плате.
3. Совместите отверстия для винтов на ИК -плате и на панели дисплея.
4. Вверните винт , которым ИК-плата крепится к панели дисплея.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

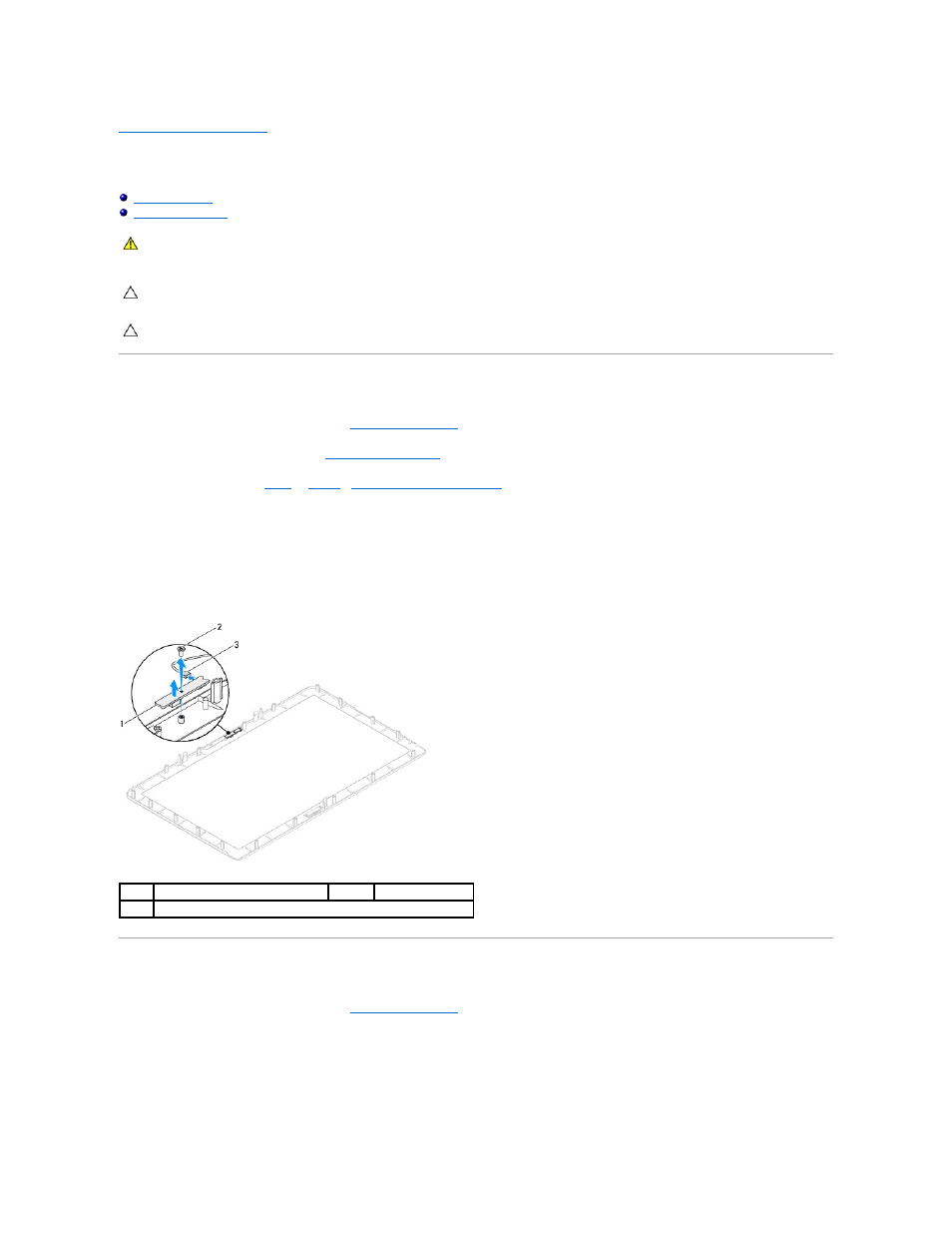

1 ИК -плата 2 винт
3 разъем кабеля ИК -платы
