Разъем ИК-ретранслятора
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие разъема ИК -ретранслятора
Установка разъема ИК -ретранслятора
Снятие разъема ИК -ретранслятора
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шаг 2 по шаг 5 в Снятие передней подставки .
4. Выполните инструкции с шаг 4 по шаг 8 в Снятие экрана системной платы .
5. Открутите гайку , которой ИК-ретранслятор крепится к экрану системной платы.
6. Достаньте разъем ИК -ретранслятора из гнезда на экране системной платы.
7. Поднимите разъем ИК -ретранслятора вместе с кабелем и снимите с экрана системной платы.
Установка разъема ИК -ретранслятора
1. Выполните действия , описанные в разделе Перед началом работы .
2. Задвиньте разъем ИК -ретранслятора в гнездо на экране системной платы.
3. Закрутите гайку , которой разъем ИК-ретранслятора крепится к системной плате.
4. Выполните инструкции с шаг 4 по шаг 8 в Установка экрана системной платы .
5. Выполните инструкции с шаг 4 по шаг 5 в Установка передней подставки .
6. Установите заднюю крышку (см. раздел Установка задней крышки ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

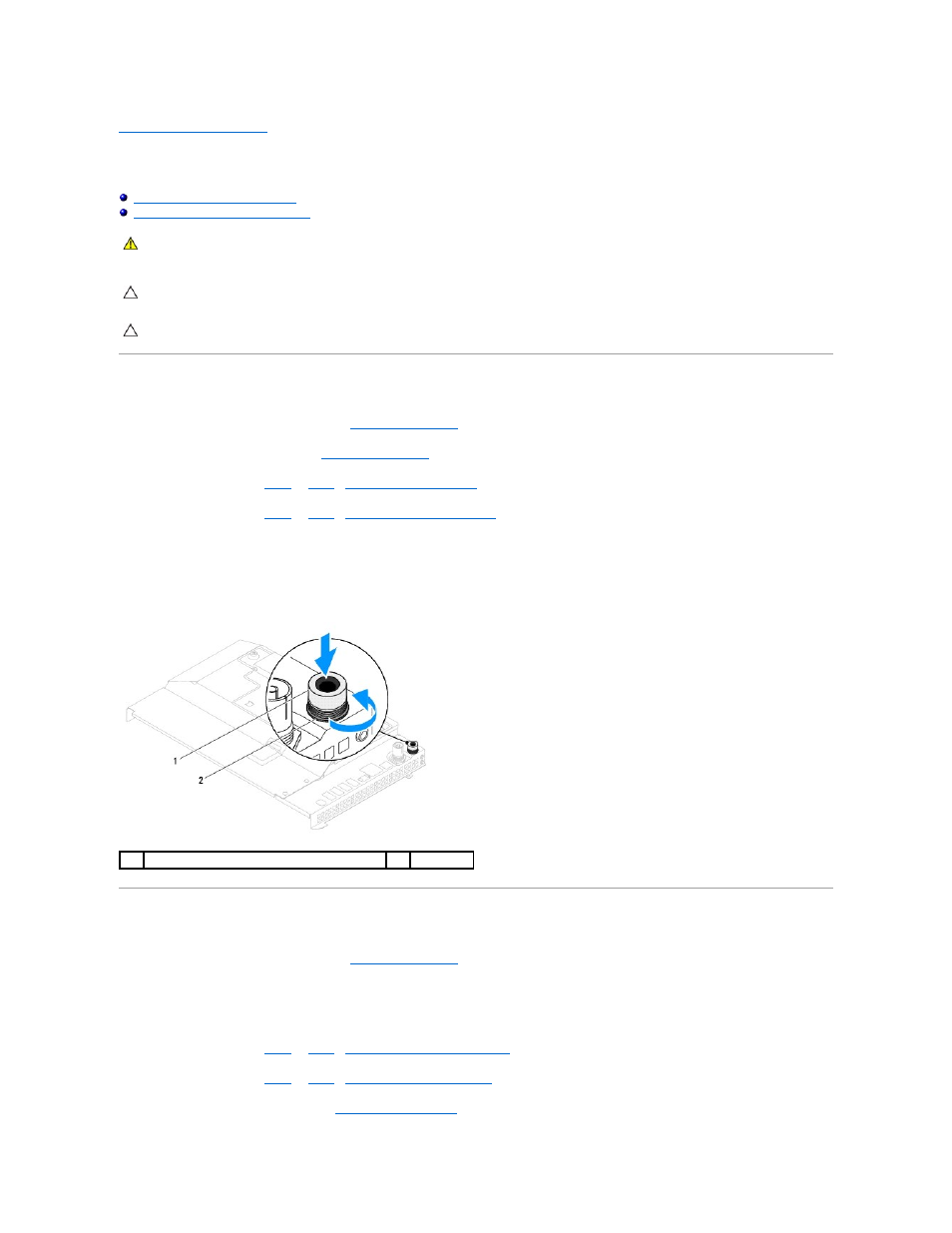

1 разъем ИК -ретранслятора 2 гайка
