Технический обзор
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310

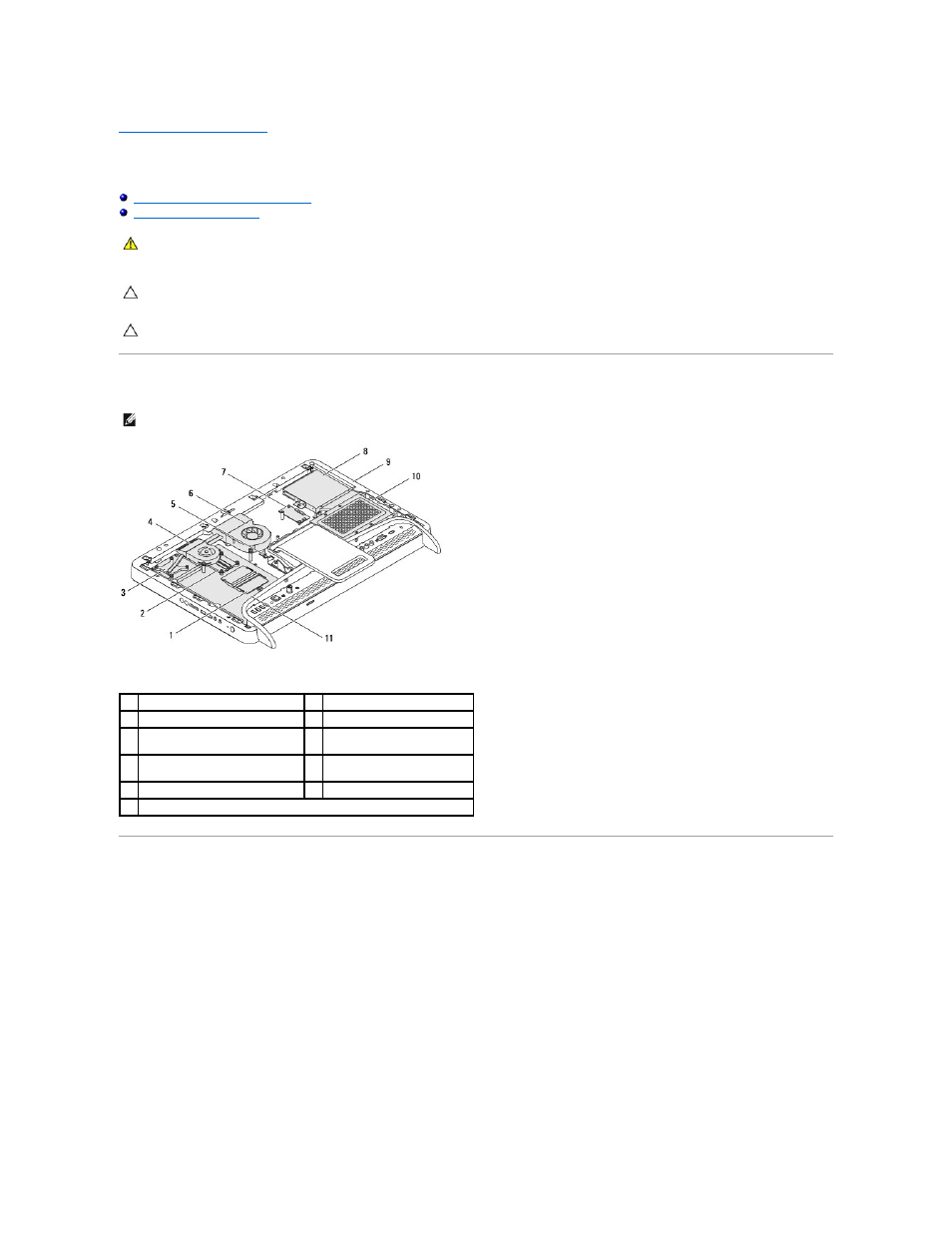

Вид компьютера
Inspiron One изнутри
Элементы системной платы
Inspiron™ One 2305
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРИМЕЧАНИЕ
.
Внешний вид системной платы может быть разным в зависимости от модели компьютера
.
1
модули памяти
2
радиатор процессора
3
радиатор блока
MXM
4
вентилятор блока
MXM
5
плата преобразователя
6
вентилятор радиатора
процессора
7
плата управления сенсорным
экраном
8
оптический дисковод
9
средняя рама
10 жесткий диск в сборе
11 cистемная плата
