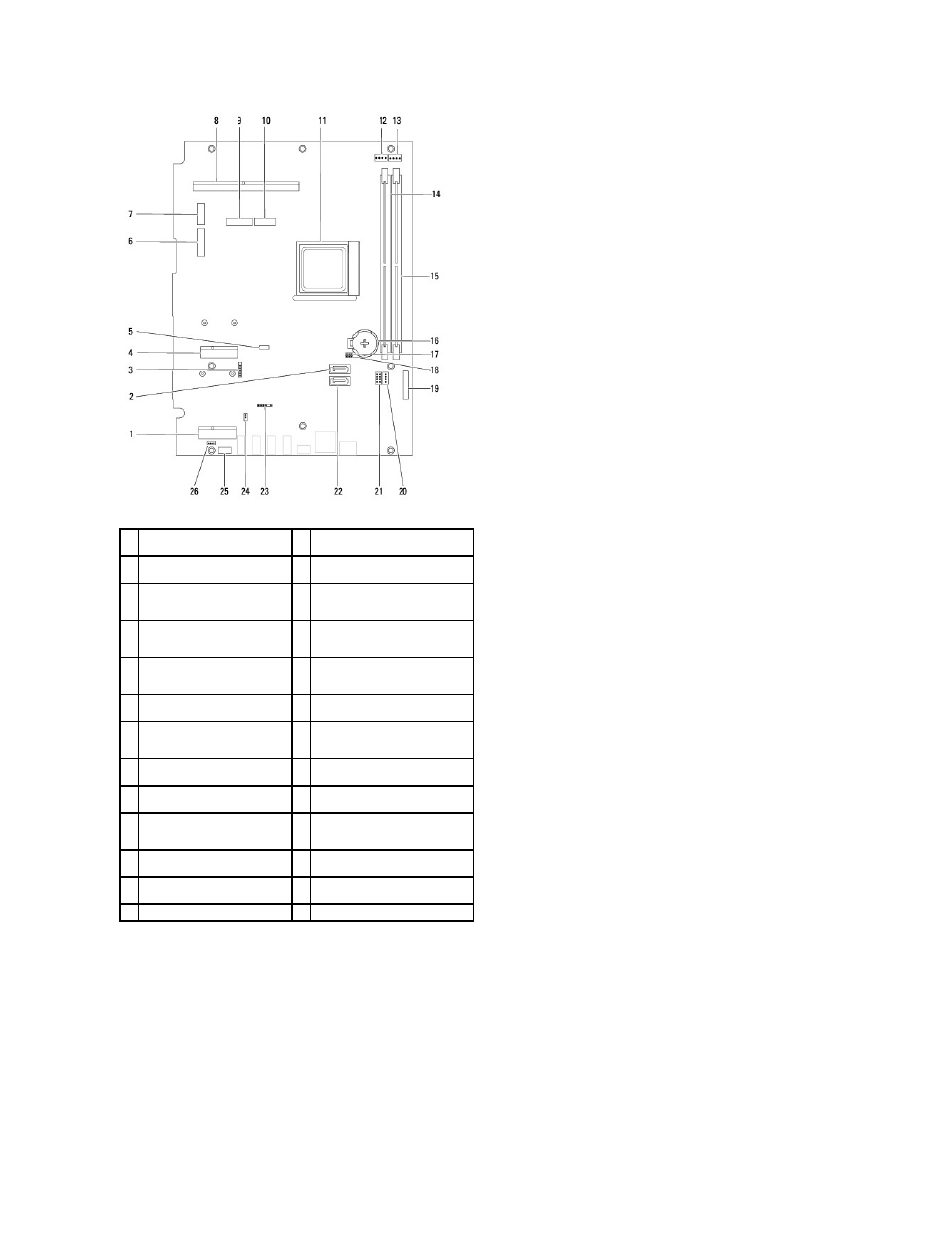

Inspiron One 2310
1
слот платы ТВ
-тюнера (TV
TUNER)
2
разъем
SATA (ODD)
3
разъем кабеля сенсорного
экрана
(Touch)
4
слот мини
-платы (WLAN\COMBO)
5
разъем кабеля
Bluetooth (BT)
6
разъем кабеля дисплея
(когда
присутствует и плата
MXM и
аудио
/видеокарта) (AV IN_MXM)
7
разъем кабеля дисплея
(когда
присутствует только плата
MXM) (LVDS_MXM)
8
разъем блока
MXM
9
разъем кабеля дисплея
(когда
присутствует только
аудио
/видеокарта) (AV IN_NB)
10 разъем кабеля дисплея (когда
отсутствует и плата
MXM и
аудио
/видеокарта) (LVDS_NB)
11 разъем процессора
12 разъем кабеля вентилятора MXM
(MXM FAN)
13 разъем кабеля вентилятора
радиатора процессора
(CPU
FAN)
14 разъем модуля памяти (CHA-
DIMM)
15 разъем модуля памяти (CHB-
DIMM)
16 гнездо батареи (BT1)
17 перемычка защиты паролем
(CLR_PSWD)
18 перемычка КМОП-схемы
(CLR_CMOS)
19 разъем кабеля платы
преобразователя
20 разъем кабеля питания
оптического дисковода
(ODD
PWR)
21 разъем кабеля питания
жесткого диска
(HDD PWR)
22 разъем SATA (HDD)
23 разъем кабеля ИК-платы (CIR
Receiver)
24 разъем кабеля ИК-ретранслятора
(CIR Emitter)
25 разъем кабеля камеры (CN 25)
26 разъем кабеля динамика (CN 10)
