Удаление и установка компонентов
93

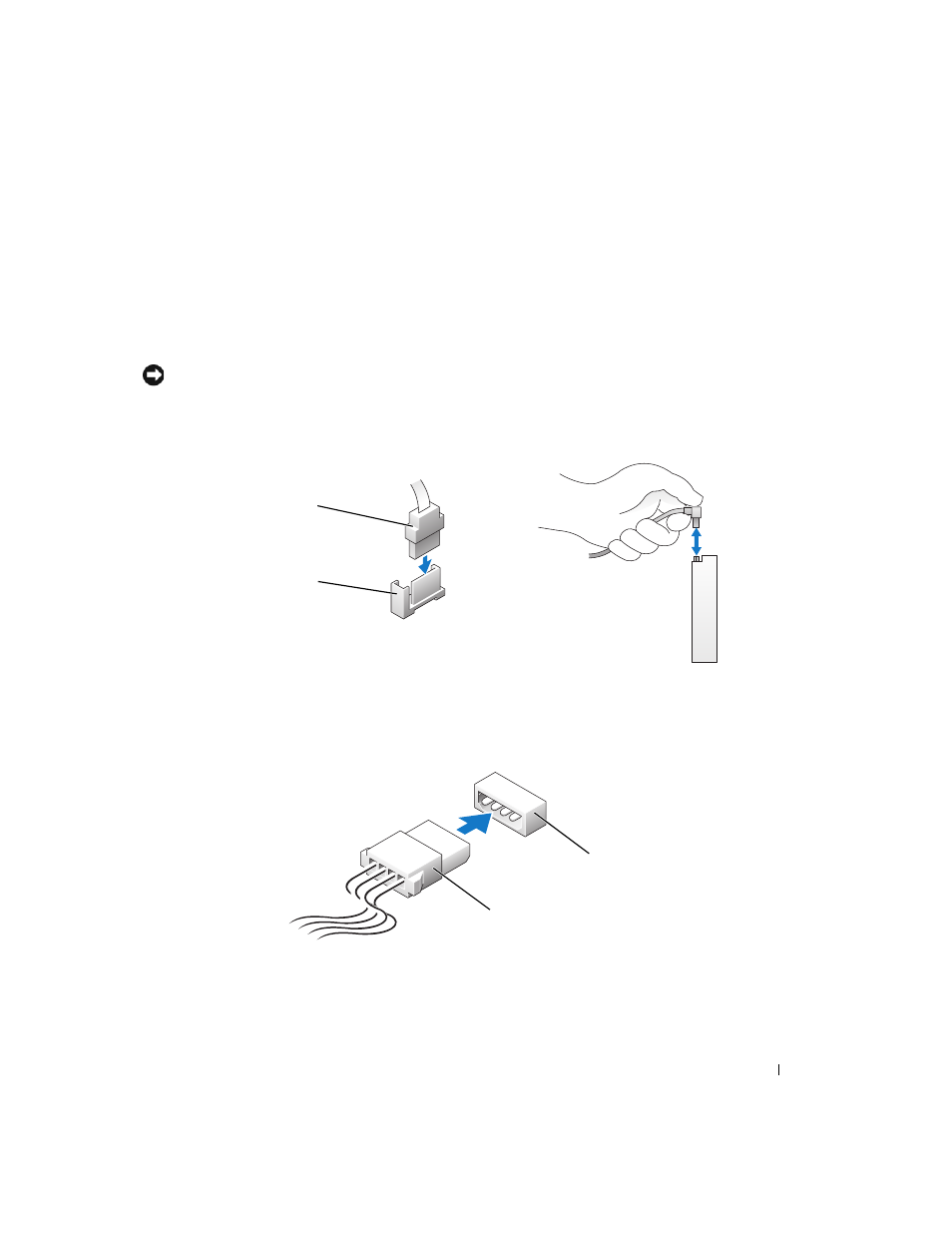

Разъемы интерфейса диска
Большинство разъемов интерфейса имеют ключ, указывающий правильную ориентацию кабеля.
Например, пазу или отсутствующему контакту на разъеме соответствует выступ или пустой контакт
на кабеле. Разъемы с ключом гарантируют, что контакт кабеля с номером-1, помеченный цветной
полосой вдоль одной из сторон IDE кабеля — SATA кабели такой полосы не имеют — попадет в
первый контакт разъема. Для разъема на системной или иной плате контакт номер обычно
маркирован.
ЗАМЕЧАНИЕ: Цветная полоса на кабеле интерфейса IDE должна быть совмещена с первым
контактом разъема. Если вставить кабель другой стороной, то диск не сможет работать. Кроме
того, можно повредить сам диск или контроллер диска.
Разъем кабеля питания
Для подключения диска с использованием кабеля питания, поместите входной разъем питания на
системную плату.
Разъем Serial ATA
кабель
интерфейса
разъем
интерфейса
кабель питания
входной разъем
питания
