86
Удаление и установка компонентов
9 Если была заменена ранее установленная на компьютере плата и был удален шарнирный механизм ,
можно переустановить его.

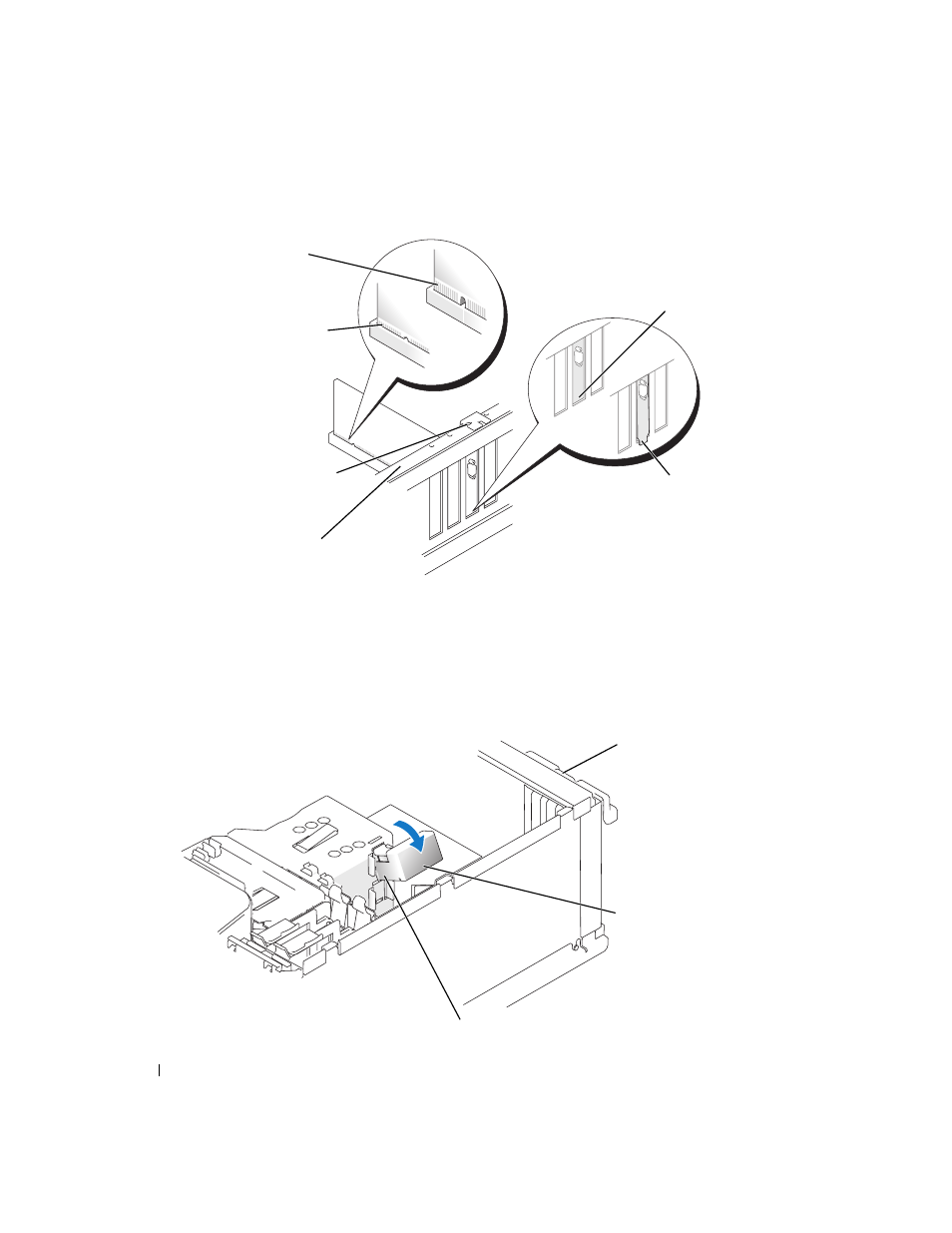

10 Перед тем, как заменить шарнирный механизм платы, убедитесь, что:
• Верхние углы плат и заглушки совпали с полосой направителя.
• Паз на верхнем углу платы или заглушки правильно размещены по отношению к направителю.
11 Установите шарнирный механизм платы на место для фиксации платы PCI x16.
плотно установленная
плата
неплотно установленная плата
ограничитель,
взятый вне
гнезда
заглушка в
прорези
направитель
полоса направителя
шарнирная крышка
платы
выступы освобождения (2)
шарнирный
механизм платы
