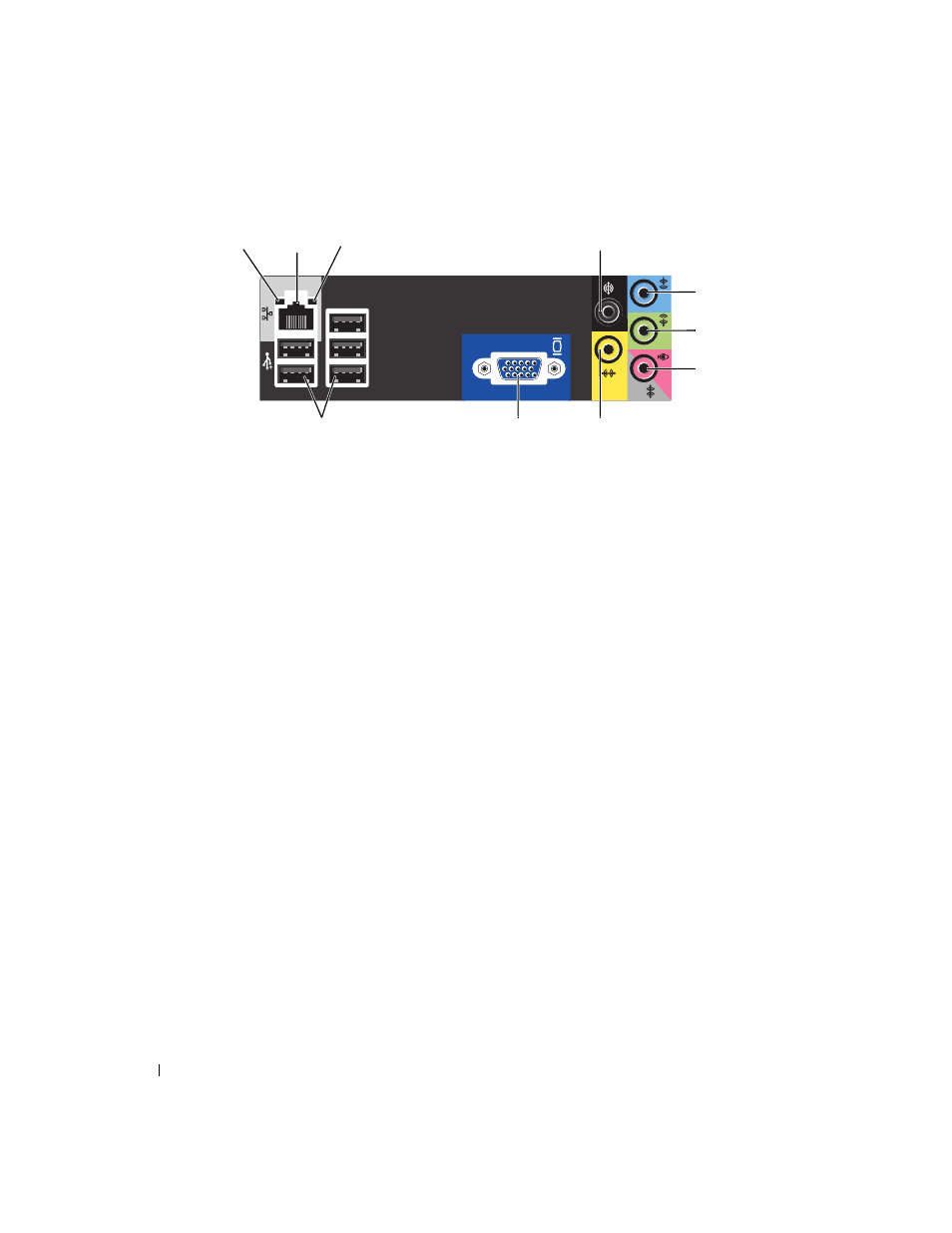

Удаление и установка компонентов
1
2
8
7
3
4
5
6
9
10
1
индикатор непрерывной
связи
• Зеленый – Настроено хорошее соединение между компьютером и сетью
10 Мбит/с.
• Оранжевый – Настроено хорошее соединение между компьютером и сетью
100 Мбит/с.
• Не горит – Компьютер не обнаруживает физической связи по сети.
2
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному модему,
подсоедините один конец кабеля к сетевому разъему или сетевому устройству.
Вставьте другой конец сетевого кабеля в разъем сетевого адаптера на задней
панели Вашего компьютера. Щелчок указывает, что сетевой кабель был
надежно закреплен.
ПРИМЕЧАНИЕ: Не вставляйте телефонный кабель в сетевой разъем.
На компьютерах с сетевой платой используется разъем на этой плате.
Для сети рекомендуется применять кабели и разъемы Категории 5. Если
используется кабель Категории 3, то для обеспечения надежной работы
установите скорость сети 10 Мбит/с.
3
индикатор сетевого
подключения
Желтый мигающий индикатор указывает на то, что компьютер передает или
принимает данные по сети. При большом объеме сетевого трафика этот
индикатор горит постоянно.
4
разъем динамиков
объемного звука
Черный разъем динамиков объемного звука используется для подключения
колонок многоканального звука.
5
разъем линейного
входа
Голубой разъем линейного входа используется для подключения
звукозаписывающих и воспроизводящих устройств, например кассетного
или CD-проигрывателя, видеомагнитофона.
На компьютерах со звуковой платой используется разъем на этой плате.
6
разъем линейного
выхода
Зеленый разъем линейного выхода (имеющийся на компьютерах со встроенной
звуковой платой) служит для подключения наушников и большинства
динамиков со встроенными усилителями.
На компьютерах со звуковой платой используется разъем на этой плате.
