Удаление и установка компонентов
81
6 Вставьте плату в разъем и хорошо нажмите на нее. Убедитесь, что плата плотно установлена
в гнезде.

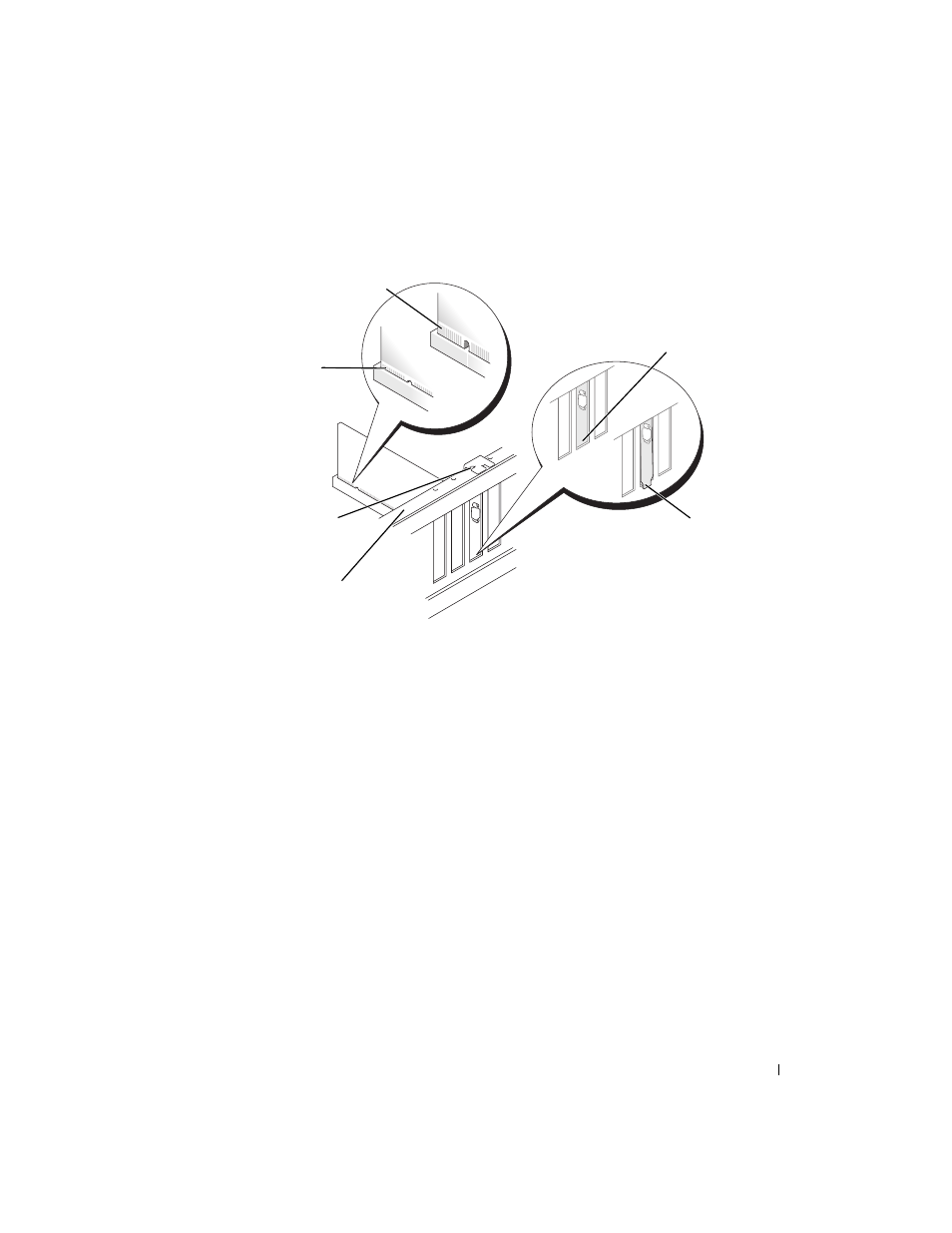

7 Перед тем, как закрыть шарнирную крышку платы, убедитесь, что:
• Верхние углы плат и заглушки совпали с полосой направителя.
• Паз на верхнем углу платы или заглушки правильно размещены по отношению к направителю.
плотно установленная
плата
неплотно установленная плата
ограничител
ь, взятый
вне гнезда
заглушка в
прорези
направитель
полоса направителя
