84
Удаление и установка компонентов
Платы PCI Express
Ваш компьютер поддерживает одну плату PCI Express x16 и одну плату PCI Express x1.
Для установки или замены платы PCI Express необходимо выполнить действия, описанные в следующем
разделе. Чтобы удалить плату, но не заменить ее, см. “Удаление платы PCI Express” на стр. 87.
Для замены платы удалите ее текущий драйвер из операционной системы.
Для установки или замены платы PCI см. “Установка платы PCI” на стр. 80.
Установка платы PCI Express
1 Выполните действия, описанные в “До начала работы” на стр. 65.
2 Слегка надавите на выступ освобождения на шарнирной дверце платы, чтобы повернуть и открыть
дверцу. Поскольку крышка закреплена, она останется в открытом положении (иллюстрацию
шарнирной крышки платы см. в “Установка платы PCI” на стр. 80).

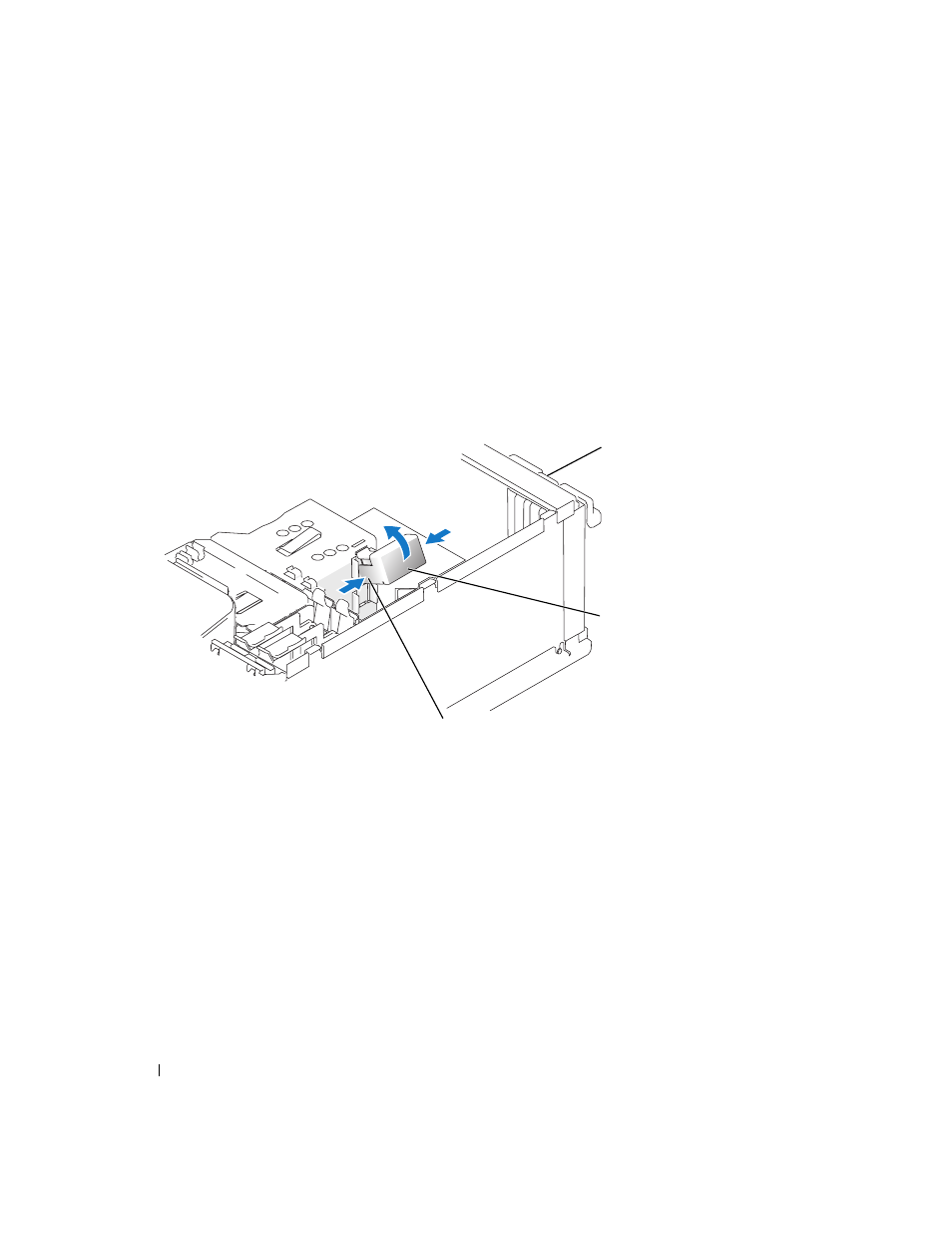

3 Если компьютер включает шарнирный механизм для платы, для надежного закрепления платы x16
сверху:
a Поверните механизм вверх и осторожно нажмите с боков для освобождения механизма из двух
гнезд выступа, удерживая его на месте.
b Отложите шарнирный механизм в сторону в безопасное место.
4 Для установки новой платы удалите заглушку на задней панели, открыв отверстие для платы. Затем
продолжите шаг 5.
шарнирная крышка платы
выступы освобождения (2)
шарнирный механизм
платы
