5 Для замены платы удалите уже установленную в компьютере плату.
При необходимости отсоедините от платы все кабели. Если плата включает шарнирный механизм,
снимите верх шарнирного механизма, нажав на выступ и потянув вверх. Осторожно потяните
фиксирующий выступ, возьмите плату за верхние углы и выньте ее из разъема.
6 Подготовьте плату к установке.
Подробную информацию о настройках платы, внутренних соединениях и других вопросах,
касающихся взаимодействия платы с компьютером, можно найти в документации, поставляемой
вместе с платой.
ПРЕДУПРЕЖДЕНИЕ: Некоторые сетевые адаптеры при подключении к сети автоматически
запускают компьютер. Во избежание поражения электрическим током всегда отключайте
компьютер от электросети перед установкой плат.
7 При установке платы в разъем x16 расположите плату так, чтобы фиксирующее гнездо было
выровнено по отношению к фиксирующему выступу, и осторожно потяните фиксирующий выступ.
ЗАМЕЧАНИЕ: Для того, чтобы снять плату, убедитесь, что фиксирующий выступ освобожден.
Неправильное удаление платы может привести к повреждению системной платы.
8 Вставьте плату в разъем и плотно нажмите на нее. Убедитесь, что плата плотно установлена в гнезде.

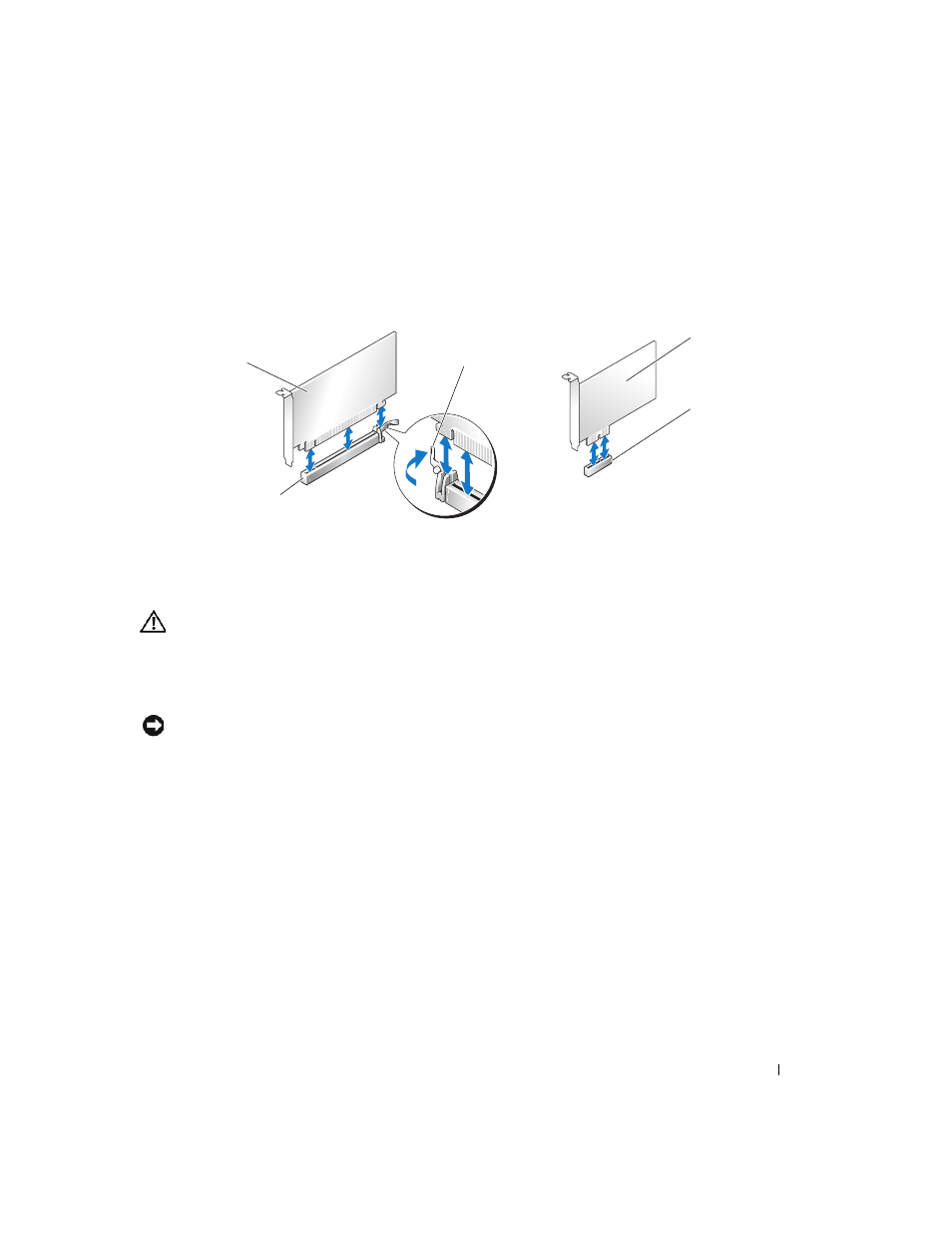

плата PCI
Express x16
гнездо платы
PCI Express x16
плата PCI
Express x1
гнездо
платы PCI
Express x1
фиксирующий
выступ
