Удаление и установка компонентов

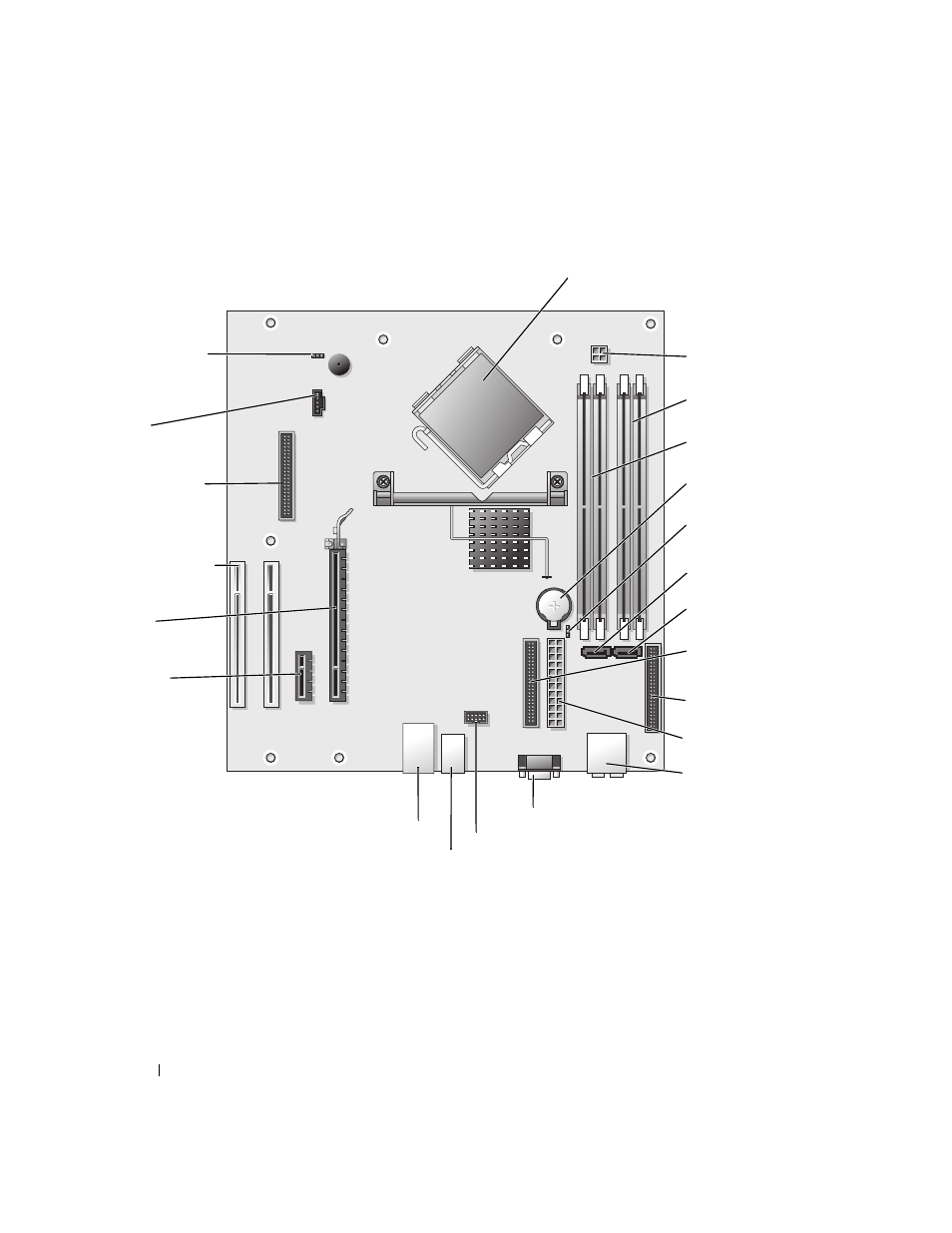

Компоненты системной платы
разъем процессора (CPU)
разъемы модулей
памяти (2, 4)
разъем питания
(12В)
разъемы модулей
памяти (1, 3)
перемычка
переустановки RTC
(RTCRST1)
разъем дисковода
компакт-дисков/DVD
(IDE1)
разъем питания
(POWER)
перемычка
пароля (PSWD)
разъем SATA
(SATA2)
разъем лицевой
панели (F_PANEL)
разъем SATA
(SATA0)
видео-разъем (VGA)
разъемы линейного
входа и выхода,
разъем микрофона /
боковой разъем
колонок объемного
звука, центральный
разъем и разъем
динамика низких
частот
разъем
вентилятора
процессора
(FAN)
*разъем флоппи-
диска (DSKT2)
разъем PCI
Express x1
(PCI_E1)
разъем PCI
Express x16
(PEG)
сетевой разъем (NIC)
и разъемы USB (2) (USB2)
разъемы USB (3) (USB2)
гнездо батареи
(BATTERY)
разъемы PCI (2)
разъем Media Card
Reader (F_USB)
