Платы WPAN/UWB
Dell™ Latitude™ E6500 Руководство по обслуживанию
Извлечение платы WPAN/UWB
Обратная установка платы WPAN/UWB
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Компьютер поддерживает использование платы беспроводной персональной сети (WPAN/UWB). Если плата WPAN/UWB была заказана вместе с
компьютером , она уже установлена.

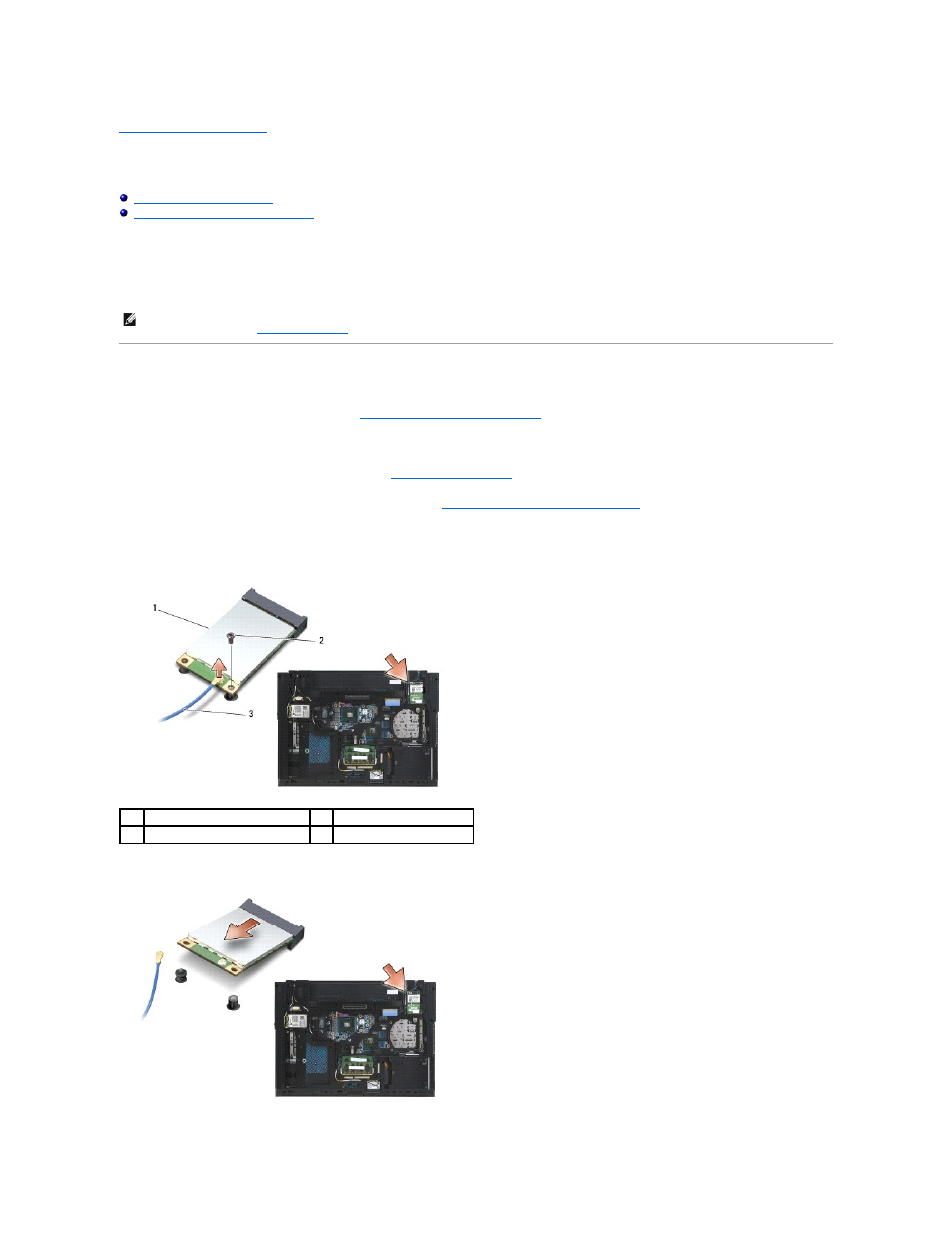

Извлечение платы WPAN/UWB
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Закройте дисплей и переверните компьютер .
3. Снимите крышку левого шарнира (смотрите раздел Снятие крышек шарниров ).
4. Снимите нижнюю панель основания в сборе (смотрите раздел Снятие нижней панели основания в сборе ).
5. Отсоедините синий антенный кабель от платы WPAN/UWB.
6. Выверните из платы WPAN/UWB винт M2 x 3 мм.
7. Выдвиньте плату WPAN/UWB из разъема под углом 45 градусов.
ПРИМЕЧАНИЕ . Модули флэш -кэша (FCM) можно устанавливать в слоты для мини-плат WWAN и WPAN. Дополнительную информацию о модулях
FCM смотрите в разделе Модули флэш -кэша .
1 плата WPAN/UWB 2 винт M2 x 3 мм
3 антенный кабель
