Крышки шарниров
Dell™ Latitude™ E6500 Руководство по обслуживанию
Обратная установка крышек шарниров
Снятие крышек шарниров
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Крышки шарниров не являются взаимозаменяемыми
; левая крышка закрывает многорежимный порт DisplayPort, а правая крышка закрывает сетевой
разъем
RJ-45.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Выверните два винта
M2,5 x 5 мм из каждой крышки шарнира.
4.
Сдвиньте каждую крышку шарнира с компьютера
, приподнимите ее и снимите.
Обратная установка крышек шарниров
1.
Задвиньте крышку левого шарнира
, закрыв ею порт дисплея, и задвиньте крышку правого шарнира, закрыв ею сетевой разъем RJ-45.
2.
Вверните обратно два винта
M2,5 x 5 мм в каждую крышку шарнира.
Назад на страницу содержания

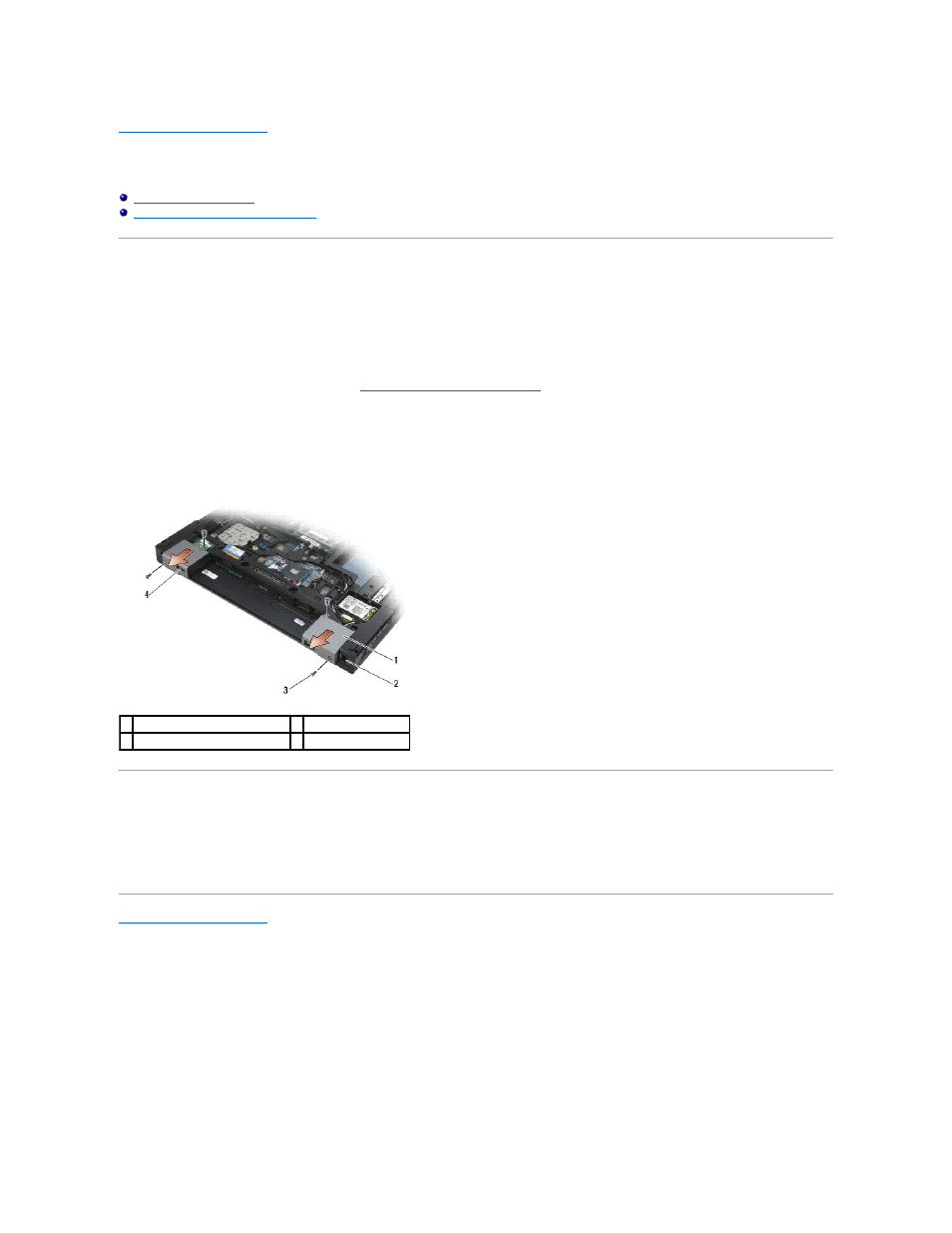

1 крышки шарниров
2 сетевой разъем RJ-11
3 винты M2,5 x 5 мм (2 на каждой) 4 порт дисплея
