Снятие скоб панели дисплея
1.
Выверните два винта
M2,5 x 5 мм (и извлеките две пластмассовых заглушки для дисплеев на люминесцентных лампах с холодным катодом) из
каждой скобы панели дисплея с каждой стороны панели дисплея
.
2.
Снимите скобы панели дисплея
.
Обратная установка скоб панели дисплея
1.
Установите на место скобы панели дисплея
.
2.
Вверните обратно два винта
M2,5 x 5 мм (и установите на место две пластмассовых заглушки для дисплеев на люминесцентных лампах с
холодным катодом
) на каждой скобе панели дисплея.
Инвертор дисплея
Извлечение инвертора дисплея
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите дисплей в сборе
).
3.
Снимите лицевую панель дисплея
(смотрите раздел
).
4.
Выверните два винта
M2 x 3 мм из инвертора дисплея.
5.
Отсоедините два разъема инвертора дисплея
.
6.
Приподнимите инвертор дисплея и извлеките его из крышки дисплея
.

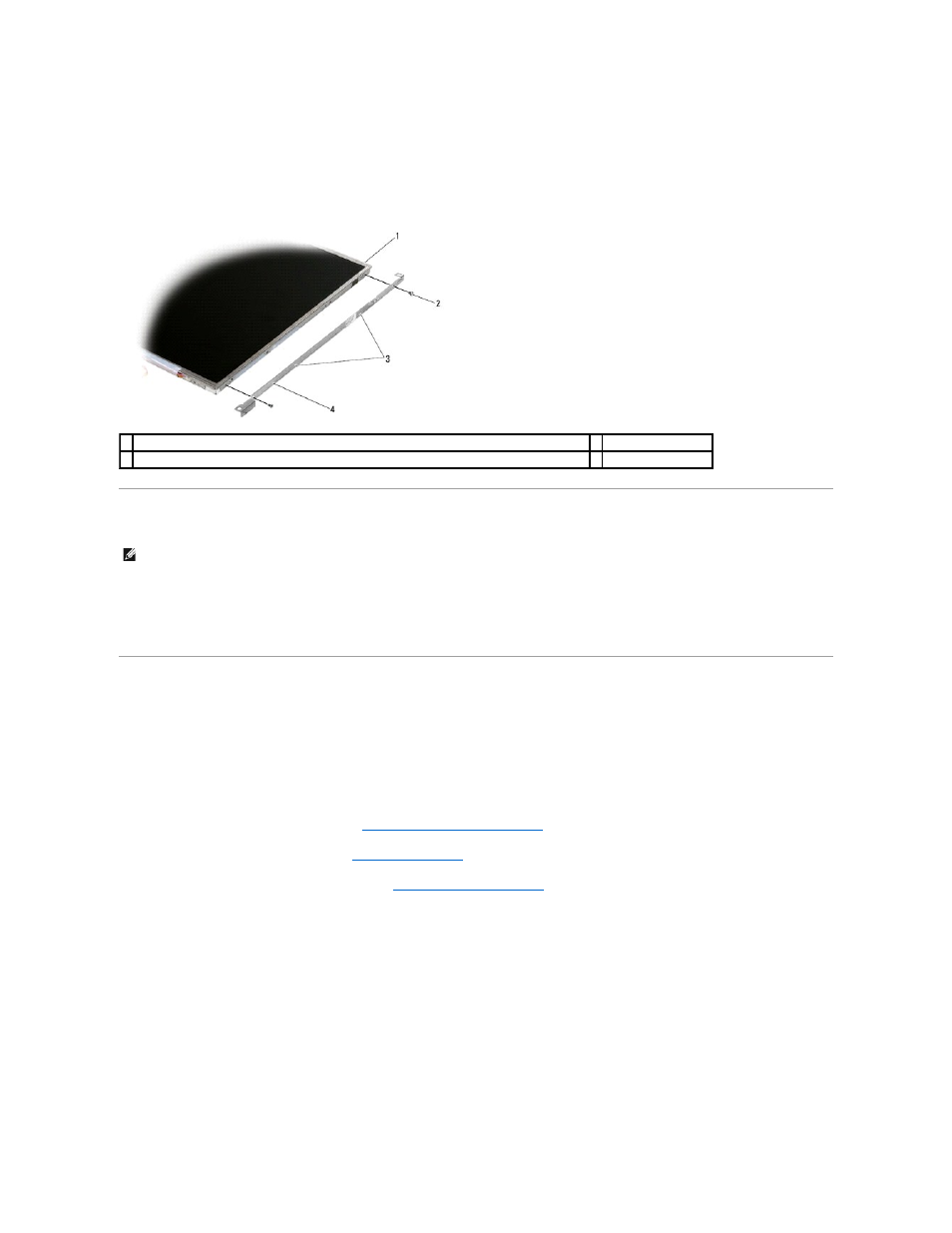

1 панель дисплея
2 винты M2,5 x 5 мм (2)
3 пластмассовые заглушки (2—только в дисплеях на люминесцентных лампах с холодным катодом) 4 скобы панели дисплея
ПРИМЕЧАНИЕ
.
Скобы панели дисплея помечены буквами «
L» (левая) и «R» (правая).
