7. Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения .
Обратная установка модуля процессора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности , прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1. Совместите угол модуля процессора с выводом 1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.
Если модуль процессора правильно установлен , все четыре угла совмещаются на одинаковой высоте. Если один угол модуля или более выше, чем
другие , модуль установлен неправильно.
2. Затяните гнездо с нулевым усилием сочленения , поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.
3. Установите на место блок радиатора процессора (смотрите раздел Обратная установка блока радиатора процессора ).
4. Установите на место вентилятор (смотрите раздел Обратная установка вентилятора ).
5. Установите на место нижнюю панель основания в сборе (смотрите раздел Обратная установка нижней панели основания в сборе ).
6. Установите на место аккумулятор (смотрите раздел Обратная установка аккумулятора ).
Назад на страницу содержания
ВНИМАНИЕ . Не касайтесь контактной колодки процессора . Во избежание прерывистого контакта между кулачковым винтом и процессором при
поворачивании кулачкового винта прижмите и удерживайте основание процессора , на котором монтируется контактная колодка.
ВНИМАНИЕ . Перед установкой модуля процессора убедитесь , что кулачковый фиксатор находится в полностью открытом положении.
Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы . Неправильная установка модуля процессора
может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения .
ПРИМЕЧАНИЕ . Если устанавливается новый процессор , в комплект поставки будет входить новый блок радиатора, включающий прикрепленную
термоохлаждающую накладку , либо новая термоохлаждающая накладка будет прилагаться к листу технических данных, в котором показан
правильный способ установки .
ПРИМЕЧАНИЕ . Угол модуля процессора с выводом 1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1
гнезда с нулевым усилием сочленения .

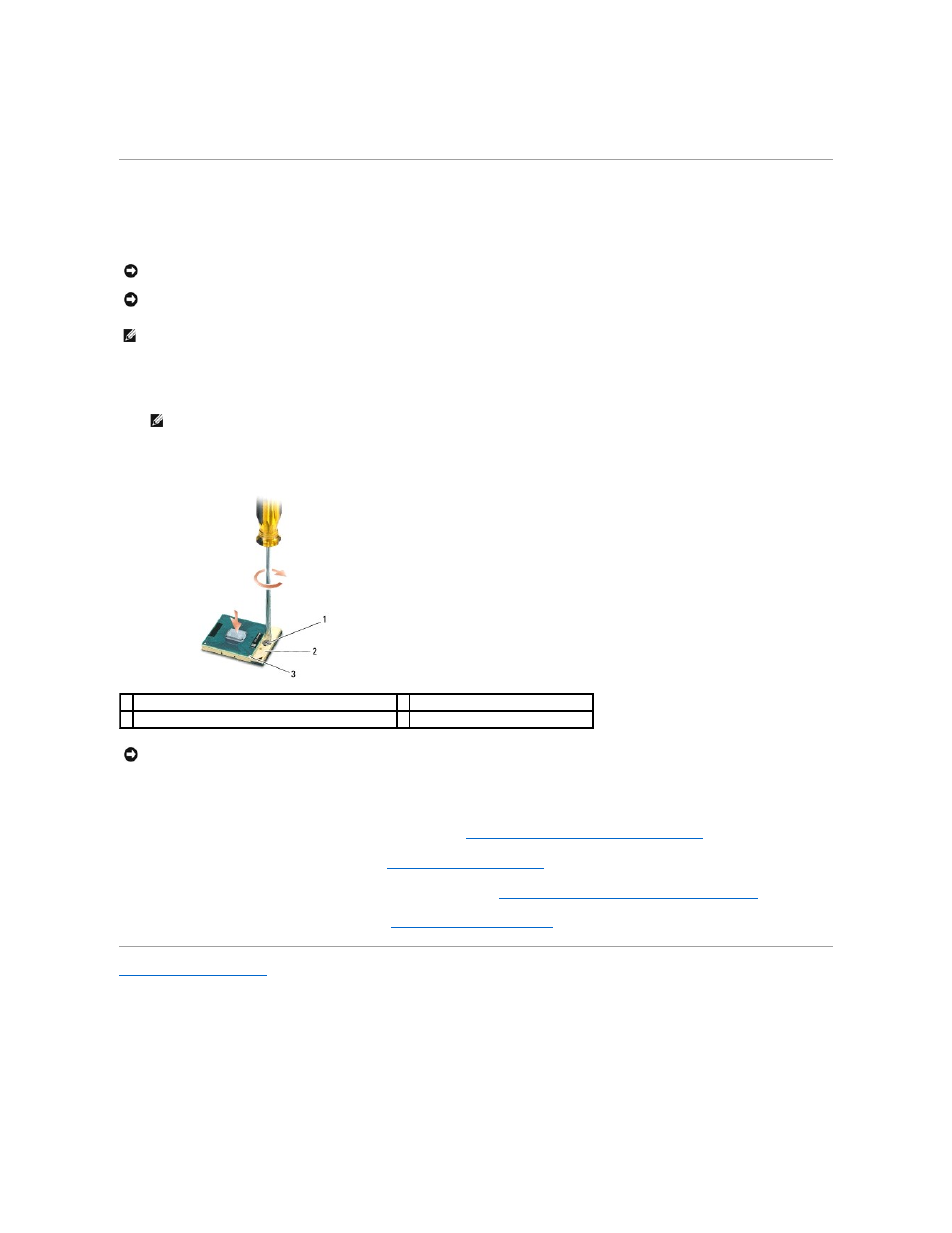

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
3 угол с выводом 1
ВНИМАНИЕ . Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта .
