Обратная установка дисплея в сборе, Снятие лицевой панели дисплея – Инструкция по эксплуатации Dell Latitude E6500
Страница 21
8.
Переверните компьютер
, чтобы верхняя сторона была обращена вверх.
9.
Откройте дисплей на
90 градусов и приподнимите дисплей в сборе, сняв его с основания в сборе.
Обратная установка дисплея в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
2.
Вверните обратно два винта
M2,5 x 5 мм на каждом из шарниров.
3.
Закройте дисплей и переверните компьютер
.
4.
Уложите кабель дисплея и кабели беспроводных
(WLAN, WWAN и WPAN) плат, установив эти кабели под каждый выступ в направляющих
желобках
, включая выступы на задней части основания в сборе.
5.
Подсоедините антенные кабели
WWAN к плате WWAN, и поместите все неиспользуемые антенные кабели в держатели кабелей на основании в
сборе
, расположенные рядом со слотом для платы.
6.
Подсоедините антенный кабель
WPAN к плате WPAN, и поместите все неиспользуемые антенные кабели в держатели кабелей на основании в
сборе
, расположенные рядом со слотом для платы.
7.
Подсоедините антенные кабели
WLAN к плате WLAN, и поместите все неиспользуемые антенные кабели в держатели кабелей на основании в
сборе
, расположенные рядом со слотом для платы.
8.
Подсоедините кабель дисплея к соответствующему разъему на системной плате
.
9.
Установите на место крышки шарниров
(смотрите раздел
Обратная установка крышек шарниров
).
10.
Установите на место нижнюю панель основания в сборе
(смотрите раздел
Обратная установка нижней панели основания в сборе
).
11.
Установите на место аккумулятор
(смотрите раздел
Обратная установка аккумулятора
).
Снятие лицевой панели дисплея
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите дисплей в сборе
).

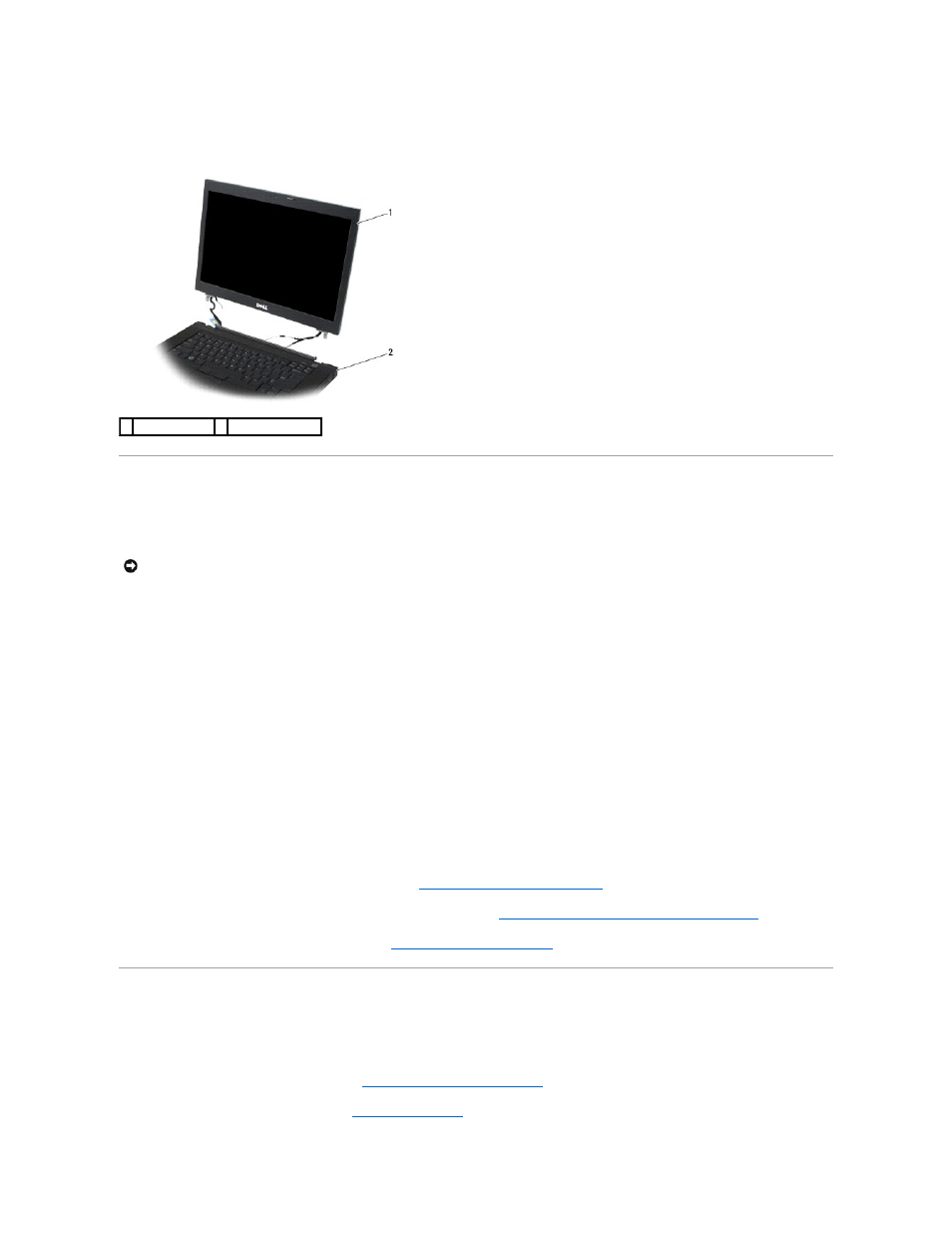

1 дисплей в сборе 2 основание в сборе
ВНИМАНИЕ
.
Вынув кабели
, отведите их к задней части основания в сборе, прежде чем устанавливать дисплей в сборе.
