Dell Latitude E6500 - Инструкция (Страница 50)

Обратная установка блока питания постоянным током
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности , прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1. Установите кабель питания постоянным током в основание в сборе , совместив направляющие по бокам разъема с основанием.
2. Подсоедините кабель питания постоянным током к системной плате (смотрите правильную укладку кабеля на рисунке в разделе Извлечение
блока питания постоянным током ).
3. Установите на место системную плату (смотрите раздел Обратная установка системной платы в сборе ).
4. Установите на место каркас для платы (смотрите раздел Обратная установка каркаса для платы ).
5. Установите на место упор для рук (смотрите раздел Обратная установка упора для рук в сборе ).
6. Установите на место крышку правого динамика и считывателя отпечатков пальцев (смотрите раздел Обратная установка крышки правого
динамика и считывателя отпечатков пальцев ).
7. Установите на место блок радиатора процессора (смотрите раздел Обратная установка блока радиатора процессора ).
8. Установите на место клавиатуру (смотрите раздел Обратная установка клавиатуры ).
9. Установите на место крышку со светодиодами (смотрите раздел Обратная установка крышки со светодиодами ).
10. Установите на место дисплей в сборе (смотрите раздел Обратная установка дисплея в сборе ).
11. Установите на место крышки шарниров (смотрите раздел Обратная установка крышек шарниров ).
12. Установите на место оптический дисковод (смотрите раздел Обратная установка оптического дисковода ).
13. Установите на место жесткий диск (смотрите раздел Обратная установка жесткого диска ).
14. Установите на место нижнюю панель основания в сборе (смотрите раздел Обратная установка нижней панели основания в сборе ).
Назад на страницу содержания

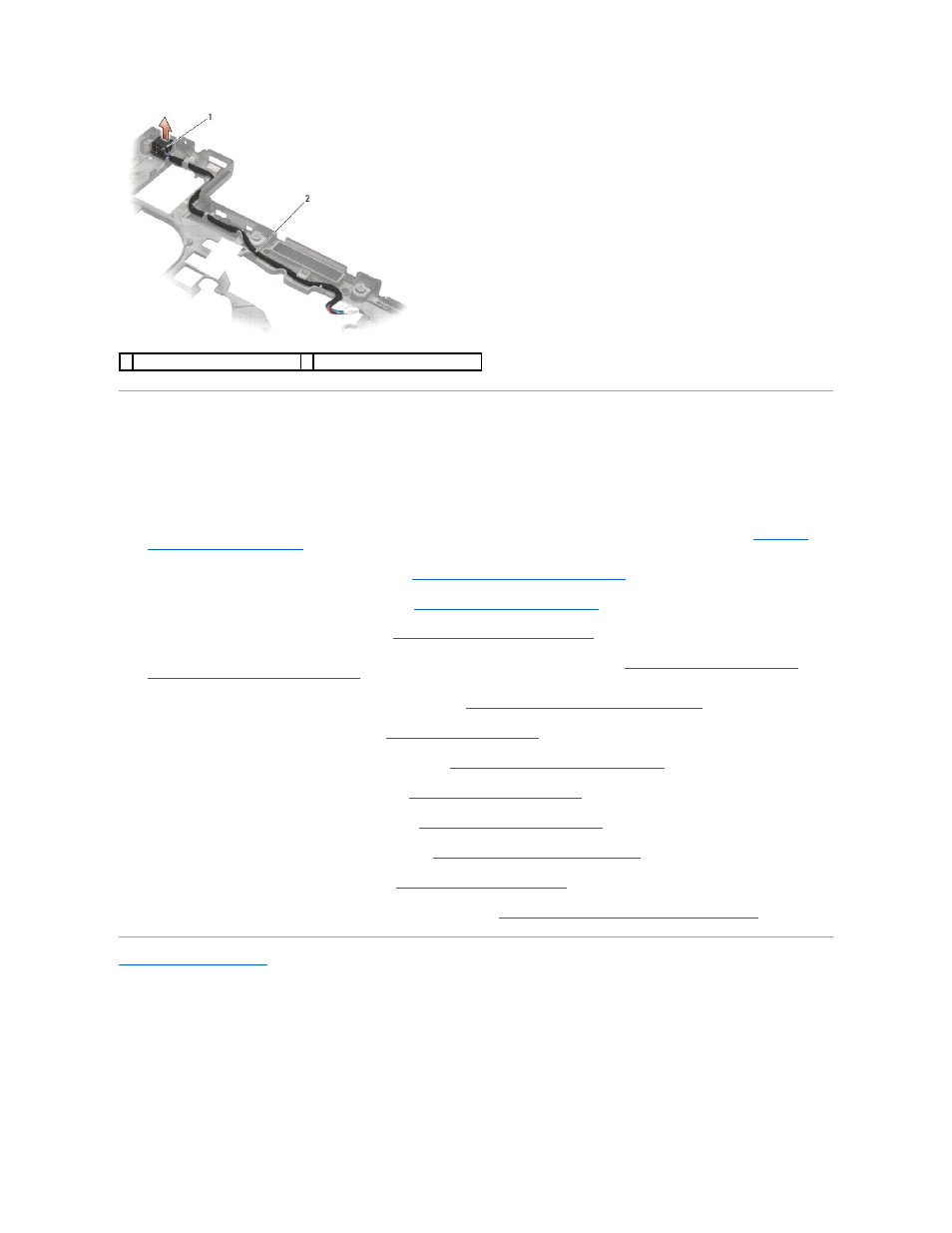

1 разъем питания постоянным током 2 кабель питания постоянным током
