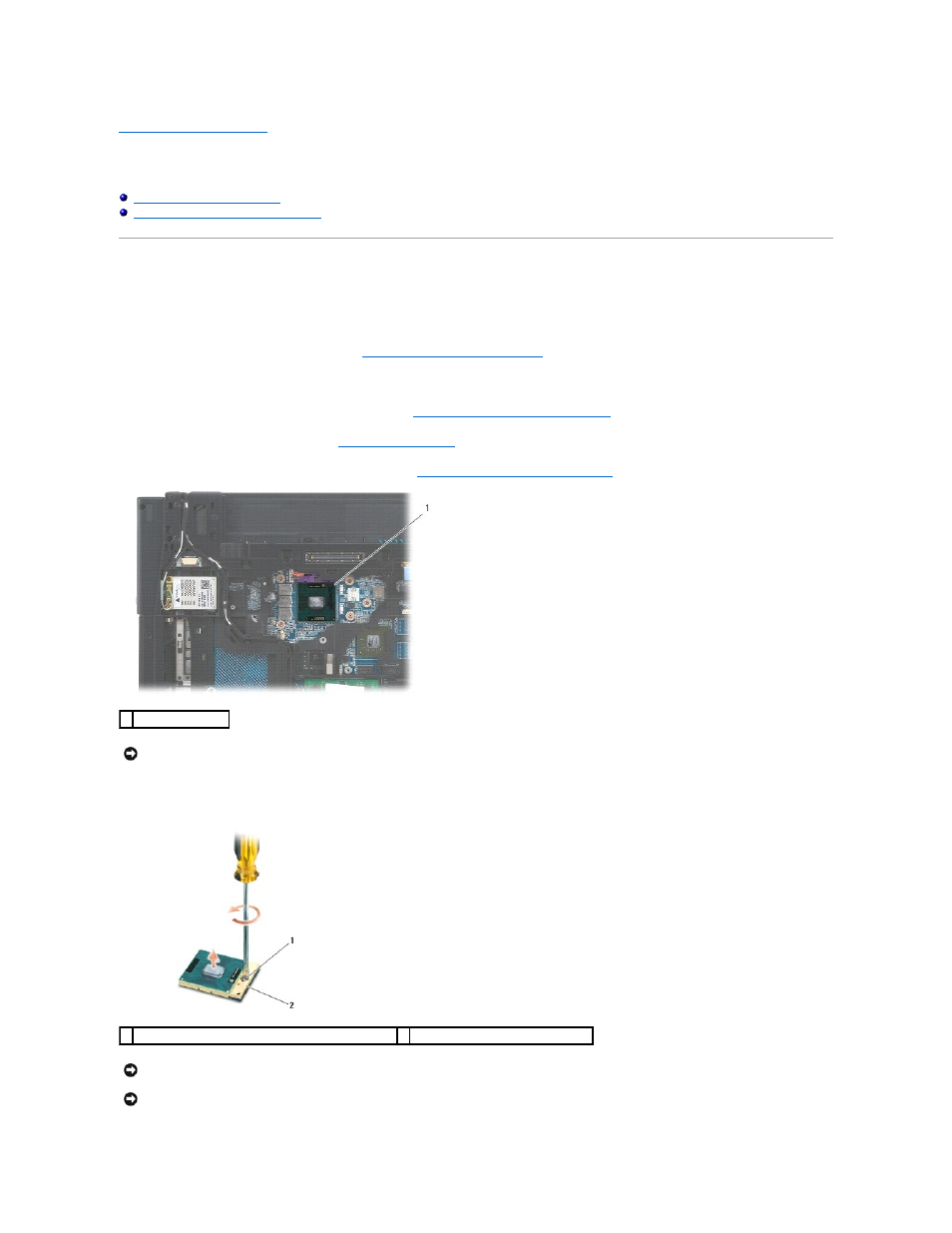

Модуль процессора
Dell™ Latitude™ E6500 Руководство по обслуживанию
Обратная установка модуля процессора
Извлечение модуля процессора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель компьютера
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Извлеките вентилятор
(смотрите раздел
Извлечение вентилятора
).
5.
Извлеките блок радиатора процессора
(смотрите раздел
Извлечение блока радиатора процессора
).
6.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью маленькой отвертки с плоским шлицем кулачковый винт гнезда
против часовой стрелки
, переместив его до кулачкового фиксатора.
1 модуль процессора
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.
1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке радиатора процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
.
При извлечении модуля процессора потяните модуль вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты
модуля процессора
.
