Разъемы встроенных контроллеров сетевого интерфейса
В системе имеются два встроенных контроллера сетевого интерфейса
(NIC) 10/100/1000–Мб/с. Контроллеры 10/100/1000-Мб/с обеспечивают более
быстрое соединение между серверами и рабочими станциями и эффективное использование ресурсов
, освобождая большую часть ресурсов для других
приложений
. Оба контроллеры поддерживают стандарты 10 Base-T, 100 Base-TX и 1000 Base-T Ethernet.
Оба контроллера поддерживают возможность дистанционного включения по сети
(Wake On LAN), обеспечивающую запуск системы по специальному
сигналу локальной сети с управляющей консоли системы
. Дистанционное включение по сети позволяет настраивать систему, загружать и
устанавливать программное обеспечение
, обновлять файлы и контролировать ресурсы в нерабочее время, когда сетевой трафик обычно минимален.
Требования к сетевому кабелю
Разъемы сетевого контроллера
RJ45 рассчитаны на подключение кабеля UTP Ethernet, снабженного стандартными разъемами RJ45. Защелкните один
из концов кабеля
UTP в разъеме сетевого контроллера. Подключите другой конец кабеля к настенной розетке RJ45 или к порту RJ45 концентратора
UTP, в зависимости от конфигурации сети. Для сетей типа 10 Base-T, 100 Base-TX и 1000 Base-T соблюдайте следующие ограничения по прокладке
кабелей
.
l
Используйте кабели и разъемы категории
5 и выше.
l
Максимальная длина кабеля
(от системы до концентратора) составляет 100 м.
l
С основными принципами работы сети можно ознакомиться в разделе
"Systems Considerations of Multi-Segment Networks (Многосегментные сети с
точки зрения систем
or Анализ многосегментных сетей с точки зрения системlcl)" стандарта IEEE 802.3.

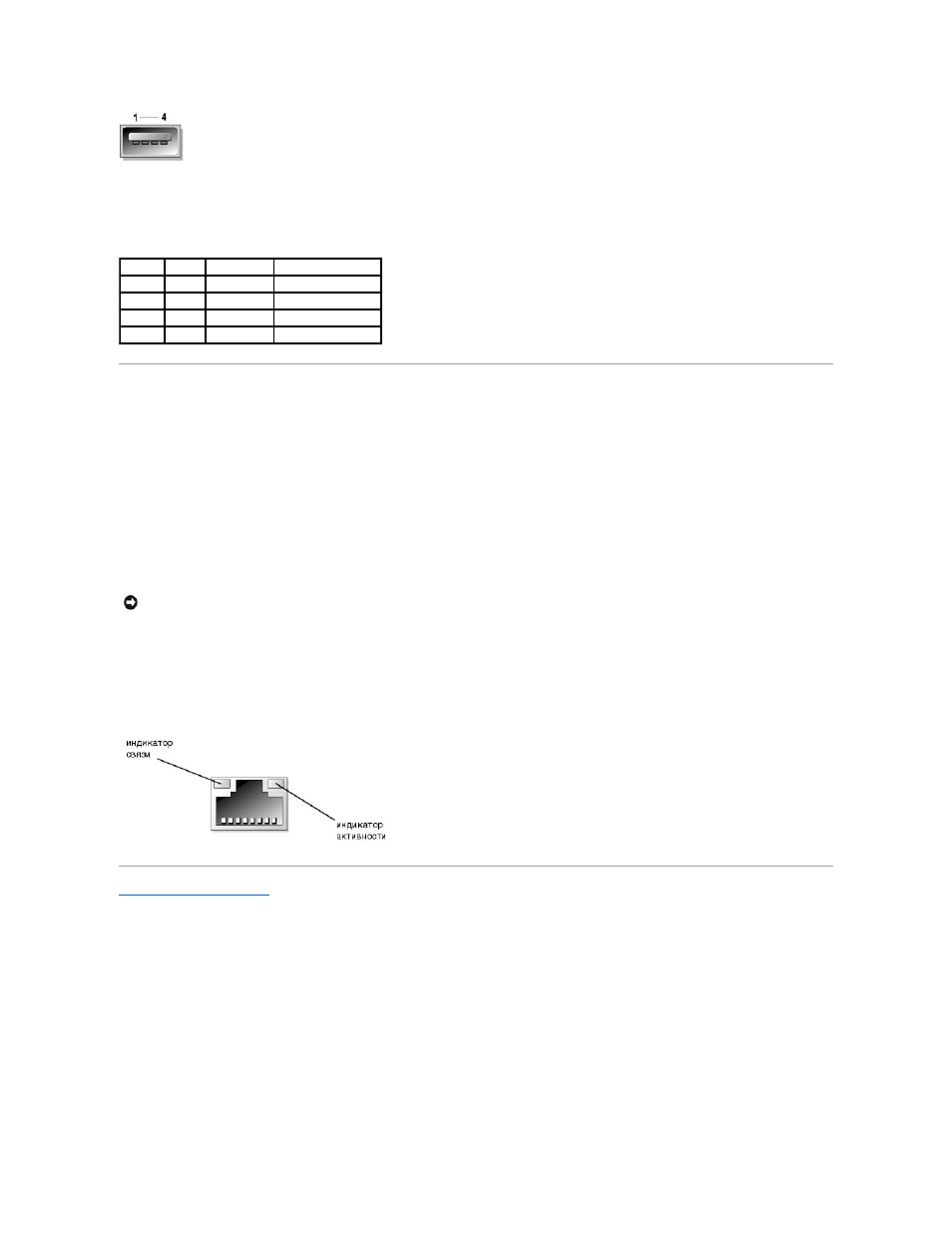

Рисунок Б
-8. Индикаторы контроллера сетевого интерфейса
Назад на страницу Содержание
Таблица Б
-6. Назначения контактов разъема
USB
Контакт
Сигнал Вход/выход Определение
1
Vcc
-
Напряжение питания
2
DATA-
Вход
/выход
DATA
3
DATA+
Вход
/выход
DATA
4
GND
-
Подвешенная земля
ВНИМАНИЕ
:
Во избежание линейных помех голосовые линии и линии данных должны прокладываться в отдельной оболочке
.
