Разъемы видео
Для подключения
VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой плотности типа D-sub на передней
и задней панелях
. Видеосхема на системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными
пушками в мониторе
.
Основные принципы
l
В системе имеется два разъема видео
, один на задней и один на передней панели. Если монитор подключен к видеоразъему на передней
панели
, разъем на задней панели отключается.
l
Клавиатура и мышь должны подключаться к той же панели
, что и монитор. Например, если монитор подключен к разъему видео на передней
панели
, клавиатура и мышь также должны подключаться к разъему клавиатуры/мыши на передней панели. Этот разъем стандарта PS/2 по
умолчанию служит для подключения клавиатуры
. Для подключения клавиатуры и мыши к разъему на передней панели используйте
разветвительный кабель
.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема видео
. На
показаны
номера контактов разъема видео
, а в
- назначение контактов и интерфейсные сигналы разъема видео.

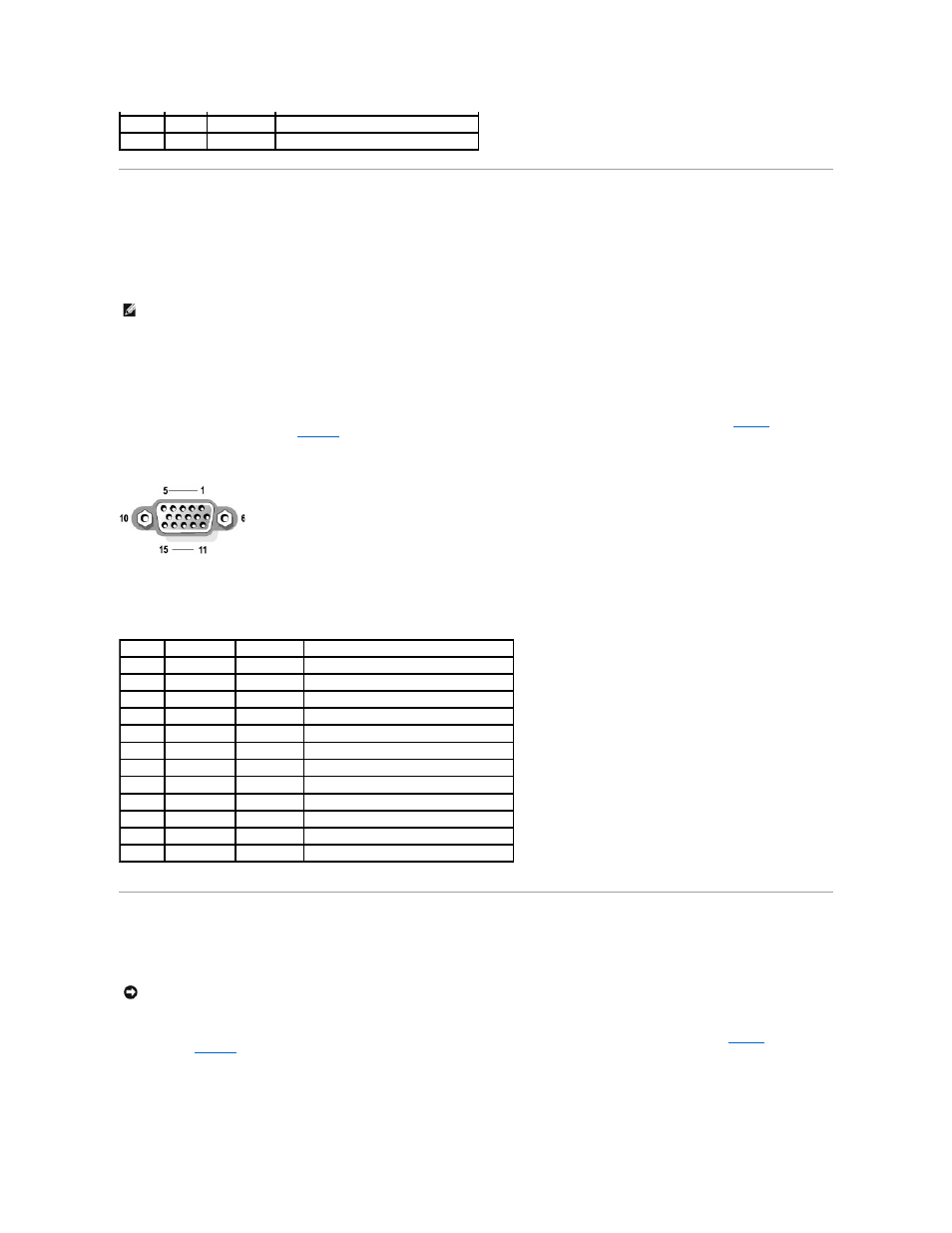

Рисунок Б
-6. Номера контактов разъема видео
Разъемы
USB
В системе имеется один разъем
USB на передней панели управления и два разъема USB на задней панели; они используются для подключения USB-
совместимых устройств
. Обычно с USB совместимы периферийные устройства, например, мыши, клавиатуры и динамики.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов
USB. На
показан
разъем
USB, а в
- назначение контактов и интерфейсные сигналы разъема USB.
Рисунок Б
-7. Номера контактов разъема USB
6
NC
-
Нет соединения
Экран
-
-
Заземление на массу
ПРИМЕЧАНИ
E:
Если монитор подключен к передней панели
, разъемы клавиатуры, мыши и видео на задней панели отключаются.
Таблица Б
-5. Назначения контактов разъема видео
Контакт
Сигнал
Вход
/выход Определение
1
RED
Выход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
-
Нет соединения
5–8, 10 GND
-
"Подвешенная" земля
9
VCC
-
Vcc
11
NC
-
Нет соединения
12
DDC data out Выход
Монитор обнаружил данные
13
HSYNC
Выход
Синхронизация по горизонтали
14
VSYNC
Выход
Синхронизация по вертикали
15
DDC clock out
Выход
Монитор обнаружил сигнал синхронизации
Экран
-
-
Заземление на массу
ВНИМАНИЕ
:
Не подключайте устройство или комбинацию устройств
USB с максимальным током питания более 500 мА на канал при +5 В.
Подключение устройств
, превышающих это ограничение, может привести к отключению портов USB. Максимальные значения номинального
тока устройств
USB можно найти в сопроводительной документации на эти устройства.
