Разъемы клавиатуры и мыши, Aбл. б-1 – Инструкция по эксплуатации Dell PowerEdge 2650
Страница 6
последовательного порта
.

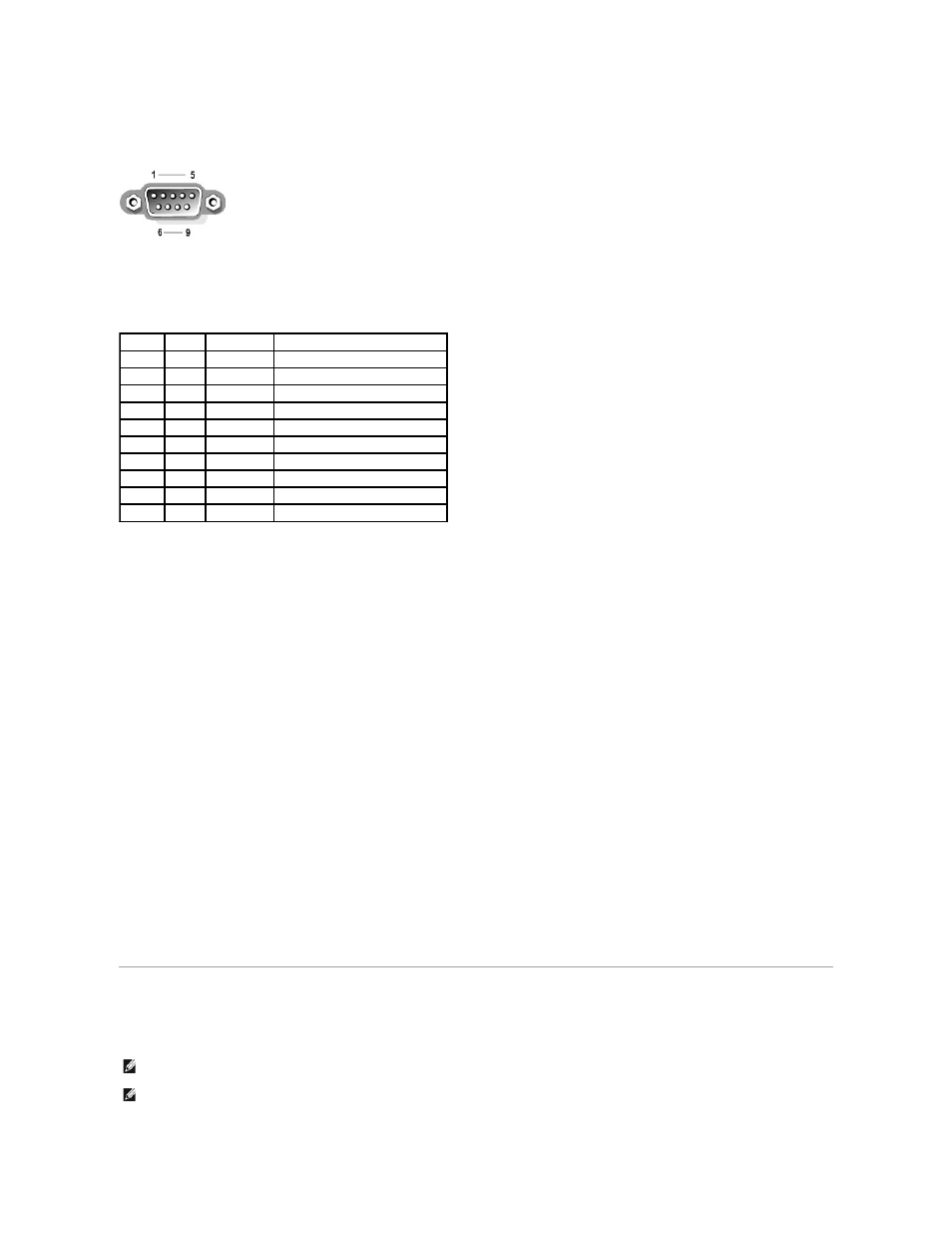

Рисунок Б
-3. Номера контактов разъема последовательного порта
Установка платы расширения с последовательным или параллельным портами
В системе имеется возможность автоматической конфигурации последовательных портов
. Эта функция позволяет добавить плату расширения с
последовательным портом
, имеющим то же назначение, что и один из встроенных портов, без необходимости переконфигурирования платы. Если
система обнаружит на плате расширения последовательный порт с тем же обозначением
, что и встроенный, она предоставит встроенному
последовательному порту следующее свободное обозначение
.
Как новый
, так и переназначенный COM-порты будут использовать одну линию запроса на прерывание (IRQ) следующим образом:
COM1, COM3: IRQ4 (совместно используемое значение)
COM2, COM4: IRQ3 (совместно используемое значение)
Последовательные порты имеют следующие значения адресов ввода
/вывода:
COM1: 3F8h
COM2: 2F8h
COM3: 3E8h
COM4: 2E8h
Например
, если установить в систему внутренний модем с портом, сконфигурированным как COM1, система будет рассматривать логический COM1 как
адрес на плате модема
. Она автоматически переназначит встроенный последовательный порт, обозначенный ранее как COM1, на COM3, который
будет использовать то же значение
IRQ, что и COM1. Обратите внимание, что если два COM-порта используют один и тот же запрос на прерывание,
можно использовать любой из этих портов
, но не оба одновременно. Если установить одну или несколько плат расширения с последовательными
портами
, имеющими обозначения COM1 и COM3, соответствующий встроенный последовательный порт будет отключен.
Перед установкой платы
, вызывающей переназначение последовательных портов, проверьте в документации по программному обеспечению, может
ли оно использовать новое назначение
COM-порта.
Чтобы избежать автоматического конфигурирования
, можно переустановить перемычки на плате расширения и изменить тем самым назначение
порта на плате на следующий свободный номер
COM, сохранив назначение встроенного последовательного порта. Можно также отключить
встроенные порты в программе настройки системы
. В документации по плате расширения должен быть указан используемый по умолчанию адрес
ввода
/вывода платы и значения IRQ. Кроме того, в ней должны иметься инструкции по переадресации порта и изменению значения IRQ, если оно
потребуется
.
Общую информацию о работе системы с последовательными и параллельными портами и более подробные процедуры см
. в документации по
операционной системе
.
Разъемы клавиатуры и мыши
В системе используются клавиатура типа
PS/2 и PS/2-совместимая мышь. Кабели обоих устройств подключаются к 6-контактным миниатюрным разъемам
типа
DIN на передней и задней панелях системы.
Таблица Б
-1. Назначение контактов разъема
последовательного порта
Контакт
Сигнал Вход/выход Определение
1
DCD
Вход
Детектирование данных и несущей
2
SIN
Вход
Последовательный ввод
3
SOUT
Выход
Последовательный вывод
4
DTR
Выход
Терминал готов к передаче данных
5
GND
-
Подвешенная
" земля
6
DSR
Вход
Готовность набора данных
7
RTS
Выход
Готовность к передаче
8
CTS
Вход
Готовность к приему
9
RI
Вход
Индикатор звонка
Экран
-
-
Заземление на массу
ПРИМЕЧАНИ
E:
Разъем
PS-2 на передней панели включается, когда монитор подключен к видеоразъему на передней панели. Если монитор
подключен к передней панели
, разъемы клавиатуры, мыши и видео на задней панели отключаются.
ПРИМЕЧАНИ
E:
Если Вы хотите подключить клавиатуру и мышь к передней панели системы
, воспользуйтесь разветвительным адаптером PS/2,
позволяющим подключить к разъему
PS/2 оба устройства одновременно, или используйте клавиатуру PS/2 и мышь USB.
