ЖК
-дисплей состояния
Индикатор на лицевой панели системы
(см.
) позволяет определить, нормально ли работает система, не требуется ли вмешательство в ее
работу или система находится в состоянии идентификации
(см. раздел "
Индикаторы идентификации системы
"). Если индикатор на лицевой панели
указывает на состояние ошибки
, откройте лицевую панель и ознакомьтесь с информацией на ЖК-дисплее.
На ЖК
-дисплее могут выводиться две строки букв и цифр. Сигналы дисплея представляются в следующих двух цветовых комбинациях:
l
Белые символы на синем фоне —
только информация; никаких действий не требуется.
l
Желтые символы на черном фоне —
необходимо вмешательство в работу системы.
Более подробную информацию о сообщениях на ЖК
-дисплее см. в Руководстве по установке и поиску и устранению неисправностей.
Элементы задней панели
показаны элементы задней панели системы. В
описаны элементы задней панели системы.

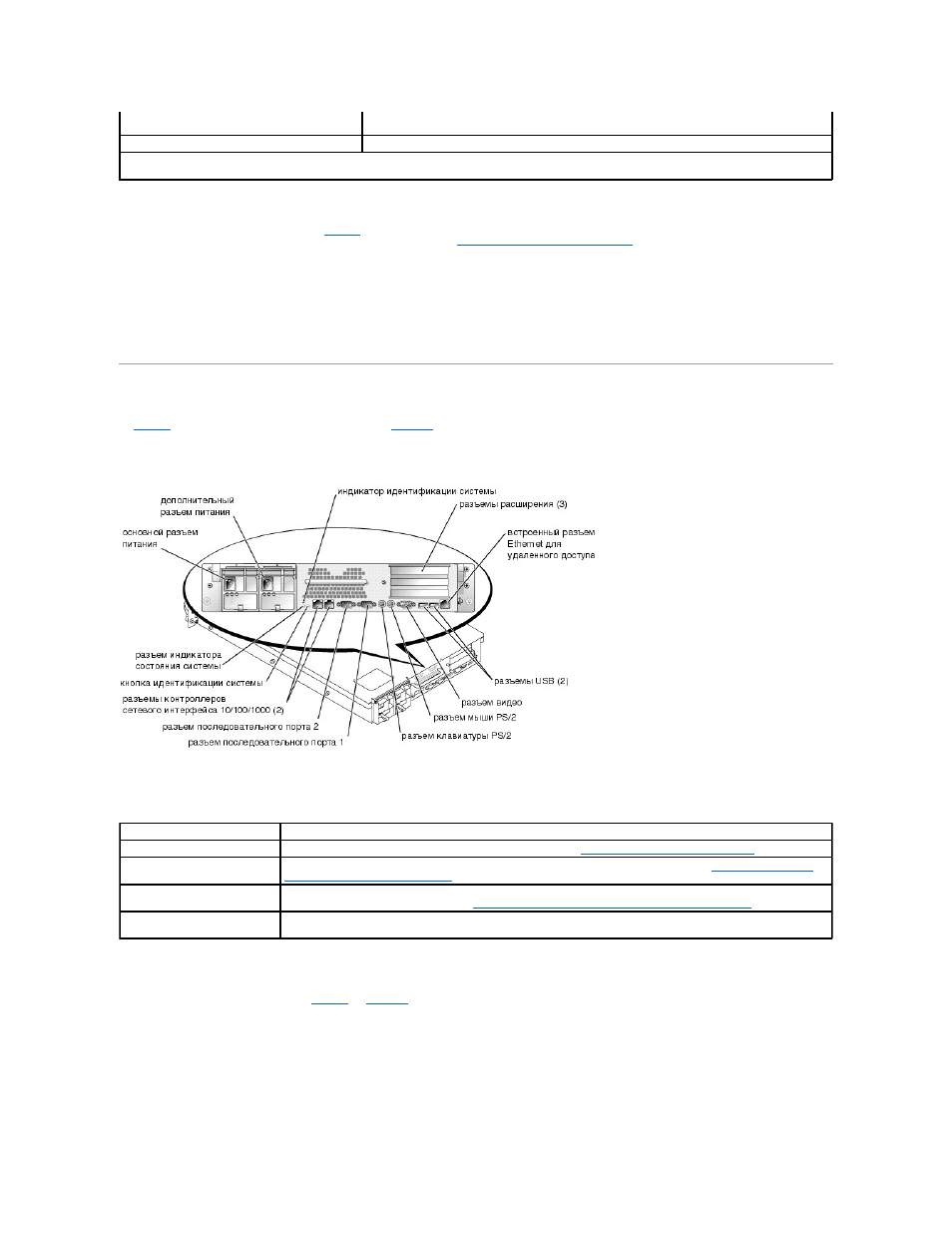

Рисунок
1-4. Элементы задней панели
Индикатор блока питания
На каждом блоке питания с возможностью горячей замены имеются индикаторы
, предоставляющие информацию о состоянии питания, сбоях и
наличии питания переменным током
(см.
). В
перечислены сигналы индикаторов блока питания.
Рисунок
1-5. Индикаторы блока питания
Предполагается сбой диска
Мигает зеленым
, затем желтым, затем гаснет, эта последовательность повторяется каждые две
секунды
Диск работает
Постоянный зеленый
ПРИМЕЧАНИ
E:
Индикатор
"занятости дисковода" указывает на активность жесткого диска на шине SCSI. Состояние этого индикатора управляется
жестким диском
.
Таблица
1-6. Элементы задней панели
Компонент
Описание
Индикаторы блока питания
Предоставляют информацию о состоянии питания
(см. раздел "
Сигналы индикаторов блока питания
").
Индикаторы контроллеров
сетевого интерфейса
Предоставляют информацию о состоянии контроллеров сетевого интерфейса
контроллеров сетевого интерфейса
Разъем индикатора состояния
системы
Подключается к индикатору
, позволяющему определить, нормально ли работает система и не требуется ли
вмешательство в ее работу
(см. раздел "
Сигналы индикатора состояния системы на лицевой панели
").
Кнопка идентификации системы
Используется для идентификации конкретной системы (более подробную информацию см. в Руководстве по
установке и поиску устранению неисправностей
).
