Назад на страницу Содержание

Разъемы и порты ввода

/вывода

Руководство пользователя систем Dell™ PowerEdge™ 2650



Последовательные порты



Разъемы клавиатуры и мыши



Разъемы видео



Разъемы

USB



Разъемы встроенных контроллеров сетевого интерфейса


Разъемы и порты ввода

/вывода системы представляют собой шлюзы, через которые она взаимодействует с внешними устройствами, такими как

клавиатура

, мышь и монитор. На

рис

. Б-1

показаны разъемы и порты ввода/вывода на задней панели. На

рис

. Б-2

показаны разъемы и порты

ввода

/вывода на передней панели.

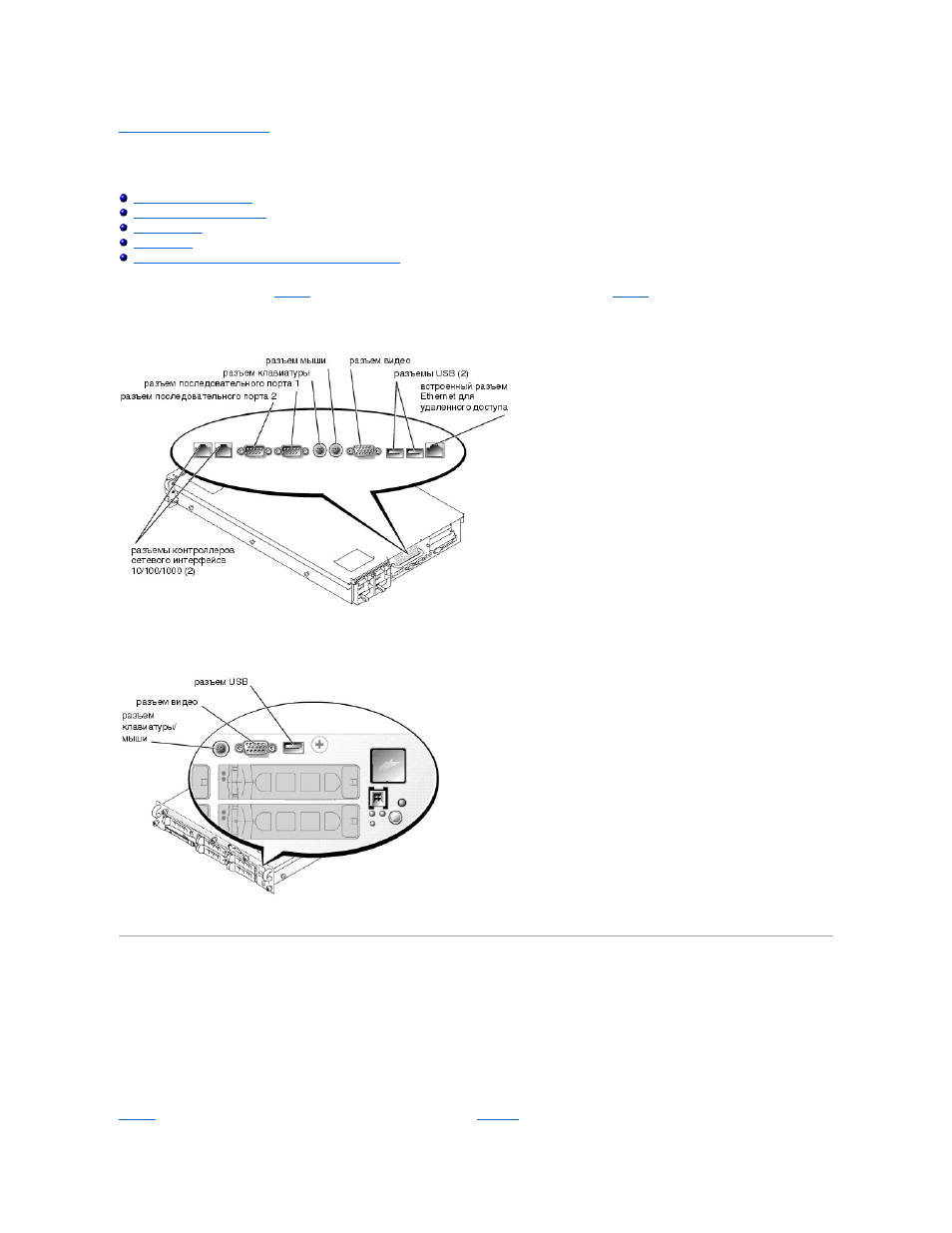

Рисунок Б

-1. Разъемы и порты ввода/вывода на задней панели



Рисунок Б

-2. Разъемы и порты ввода/вывода на передней панели



Последовательные порты

Для встроенных последовательных портов используются

9-контактные миниатюрные разъемы типа D-sub на задней панели. Эти порты поддерживают

такие устройства как внешние модемы

, принтеры, плоттеры и мыши, для которых необходима последовательная передача данных (передача данных

по одному биту в один момент времени по одной линии

).

В большинстве программ термин

COM (для коммуникаций) с последующим числом используется для обозначения последовательного порта (например,

COM1 или COM2). По умолчанию встроенные последовательные порты системы имеют обозначения COM1 и COM2.

Разъем последовательного порта

При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема последовательного порта

. На

рис

. Б-3

показаны номера контактов разъема последовательного порта, а в

т

aбл. Б-1

- назначение контактов и интерфейсные сигналы разъема
