Драйвер мыши может предоставлять мыши приоритет на обслуживание микропроцессором , выдавая запрос IRQ12 при перемещении мыши. Кроме того,
драйвер передает данные мыши в прикладную программу , управляемую мышью.
Разъем клавиатуры
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема клавиатуры . На рис . Б-4
показаны номера контактов разъема клавиатуры . В т aбл. Б-2 и т aбл. Б-3 описаны назначение контактов и интерфейсные сигналы разъема клавиатуры.

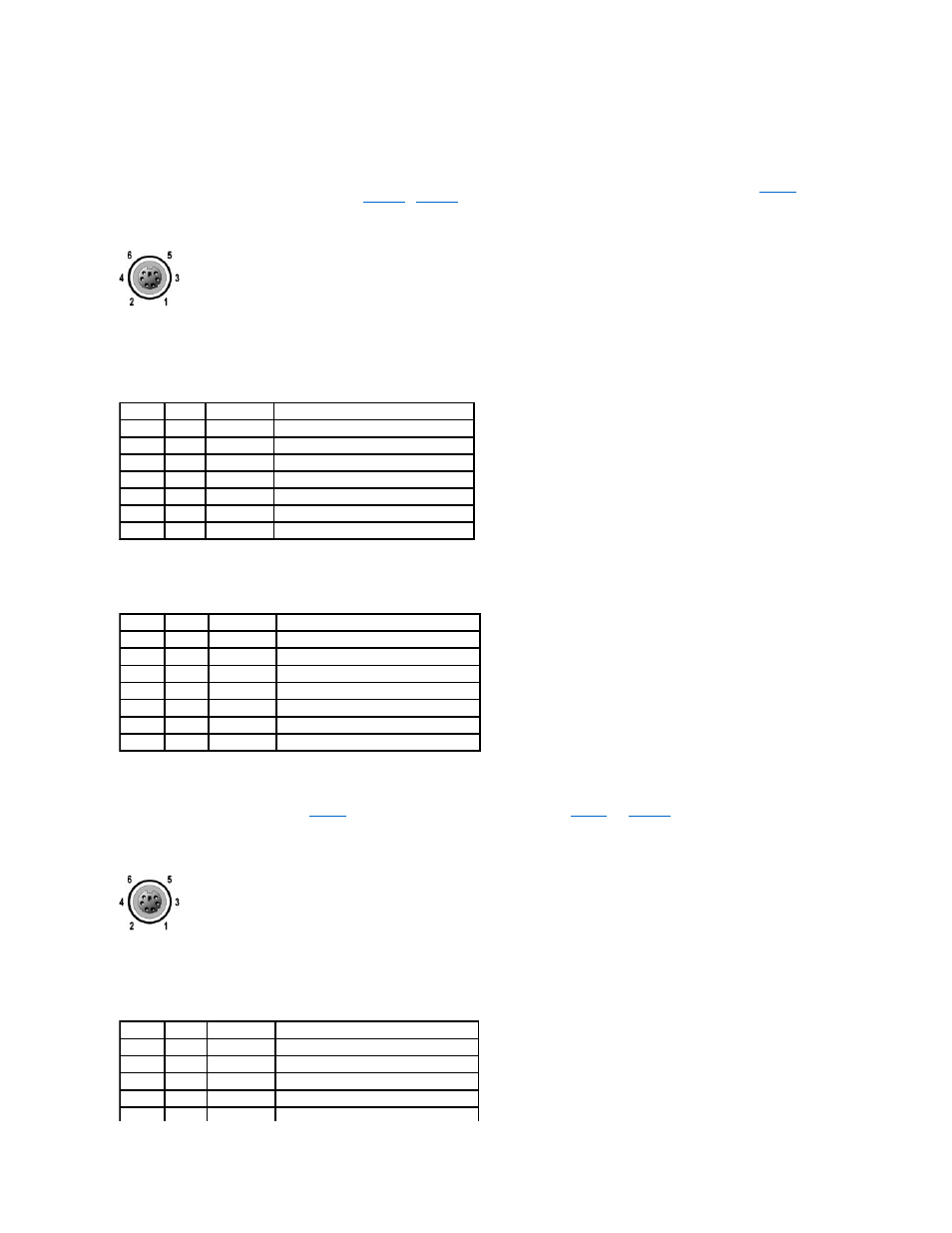

Рисунок Б -4. Номера контактов разъема клавиатуры
Разъем мыши
Ниже приведена информация о контактах разъема мыши . При переконфигурировании оборудования может потребоваться информация о номерах
контактов и сигналах разъема мыши . На рис . Б-5 показаны номера контактов разъема мыши. На рис . Б-5 , а в т aбл. Б-4 - назначение контактов и
интерфейсные сигналы разъема мыши .
Рисунок Б -5. Номера контактов разъема мыши
Таблица Б -2. Назначения контактов разъема клавиатуры (задняя
панель )
Контакт Сигнал Вход/выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 NC - Нет соединения
3 GND - "Подвешенная" земля
4 FVcc - Напряжение питания с предохранителем
5 KBCLK Вход /выход Синхронизация клавиатуры
6 NC - Нет соединения
Экран - - Заземление на массу
Таблица Б -3. Назначение контактов разъема клавиатуры/мыши
(передняя панель)
Контакт Сигнал Вход/выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 MSDATA Вход/выход Данные мыши
3 GND - "Подвешенная" земля
4 FVcc - Напряжение питания с предохранителем
5 KBCLK Вход /выход Синхронизация клавиатуры
6 MSCLK Вход /выход Синхронизация мыши
Экран - - Заземление на массу
Таблица Б -4. Назначение контактов разъема мыши (задняя
панель )
Контакт Сигнал Вход/выход Определение
1 MSDATA Вход/выход Данные мыши
2 NC - Нет соединения
3 GND - Подвешенная земля
4 FVcc - Напряжение питания с предохранителем
5 MSCLK Вход /выход Синхронизация мыши
