Индикатор потребления энергии
На передней панели и блоках питания имеются индикаторы
, предоставляющие информацию о подаче питания в систему (см.
Сигналы индикатор
a потребления энергии
Кнопка энергопитания управляет подачей переменного тока в блоки питания системы
. Индикатор кнопки энергопитания предоставляет информацию
о состоянии питания
.
В
перечислены сигналы индикатора кнопки энергопитания.
Индикаторы жестких дисков
SCSI
На салазках каждого жесткого диска
SCSI имеется два индикатора: индикатор занятости и индикатор состояния (см.
). Они предоставляют
информацию о состоянии соответствующего жесткого диска
. В
перечислены сигналы индикаторов дисков.

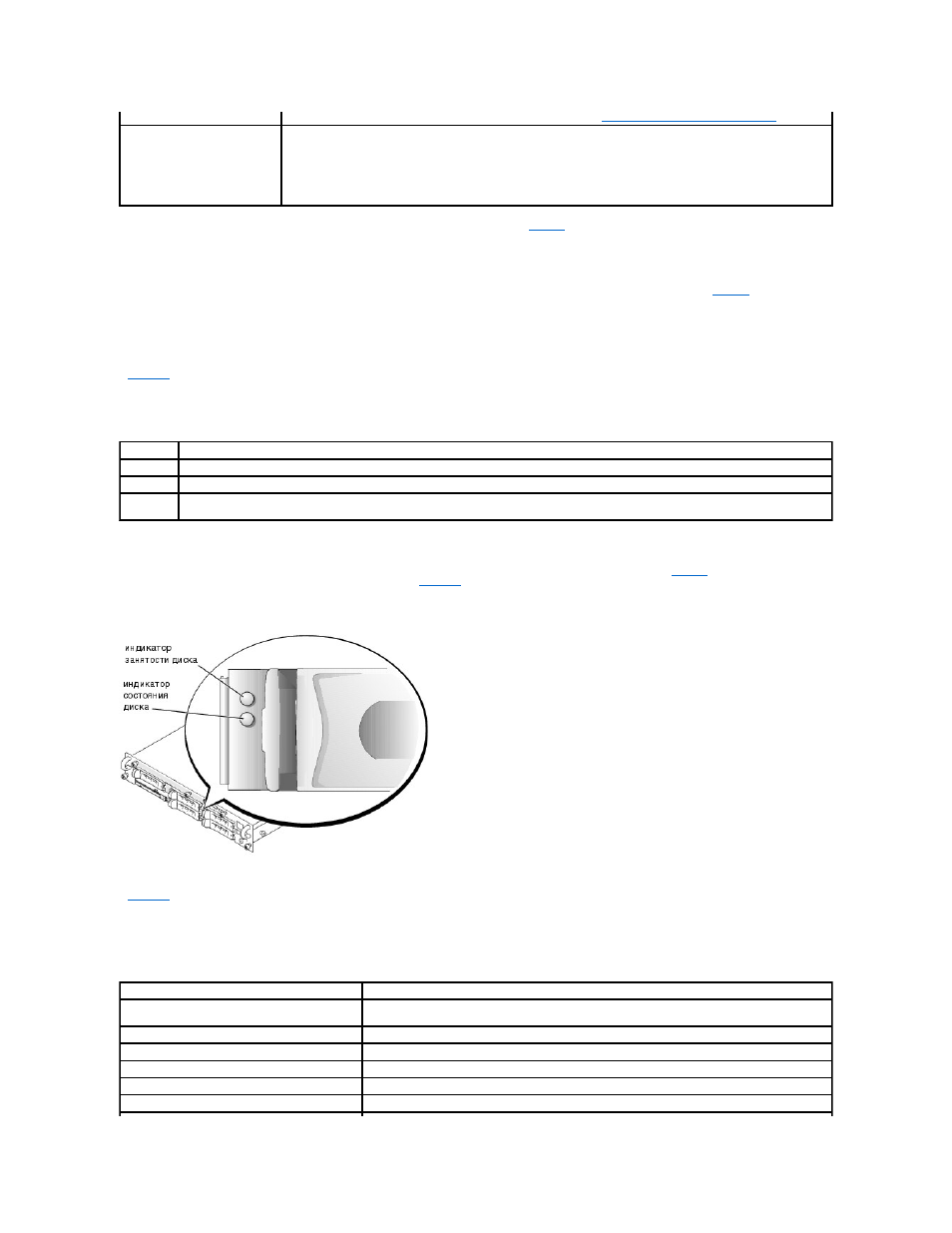

Рисунок
1-3. Индикаторы жестких дисков SCSI
В
перечислены сигналы индикаторов дисков. Различные сигналы индикаторов вызываются различными событиями, связанными с дисками.
Например
, в случае сбоя жесткого диска загорается сигнал "сбой диска". Если диск выбран для снятия, будет выдан сигнал "готов к снятию". После
установки нового диска будет выдан сигнал
"готов к работе, подключен".
Кнопка идентификации системы
Используется для идентификации конкретной системы (см. раздел "
Индикаторы идентификации системы
").
Кнопка
NMI
Может применяться для поиска и устранения программных ошибок и ошибок драйверов устройств при работе под
управлением определенных операционных систем
. Эту кнопку часто называют "переключателем вынужденного
дампа
", ее можно нажать с помощью канцелярской скрепки.
Если эта функция включена в программе настройки системы
, и происходит нажатие кнопки, NMI выдает в систему
предупреждающий сигнал
. Используйте эту кнопку только по указанию квалифицированного специалиста службы
технической поддержки или документации к операционной системе
.
Таблица
1-4. Сигналы индикатора потребления энергии
Индикатор
Сигнал индикатора
Горит
В систему подается питание
, система в рабочем состоянии.
Не горит
Питание в систему не подается
.
Мигает
В систему подается питание
, система в режиме ожидания. Более подробную информацию о режимах ожидания см. документацию по
операционной системе
.
Таблица
1-5. Сигналы индикаторов жестких дисков SCSI
Индикатор
Сигнал индикатора
Отсек дисковода пуст
, готов к установке или
снятию
Не горит
Диск готов к работе
, подключен
Постоянный зеленый
Идентификация диска
Мигает зеленым четыре раза в секунду
Подготовка диска к снятию
Мигает цветом два раза в секунду с равными интервалами
Перестройка диска
Мигает зеленым два раза в секунду с неравными интервалами
Сбой диска
Мигает желтым четыре раза в секунду
