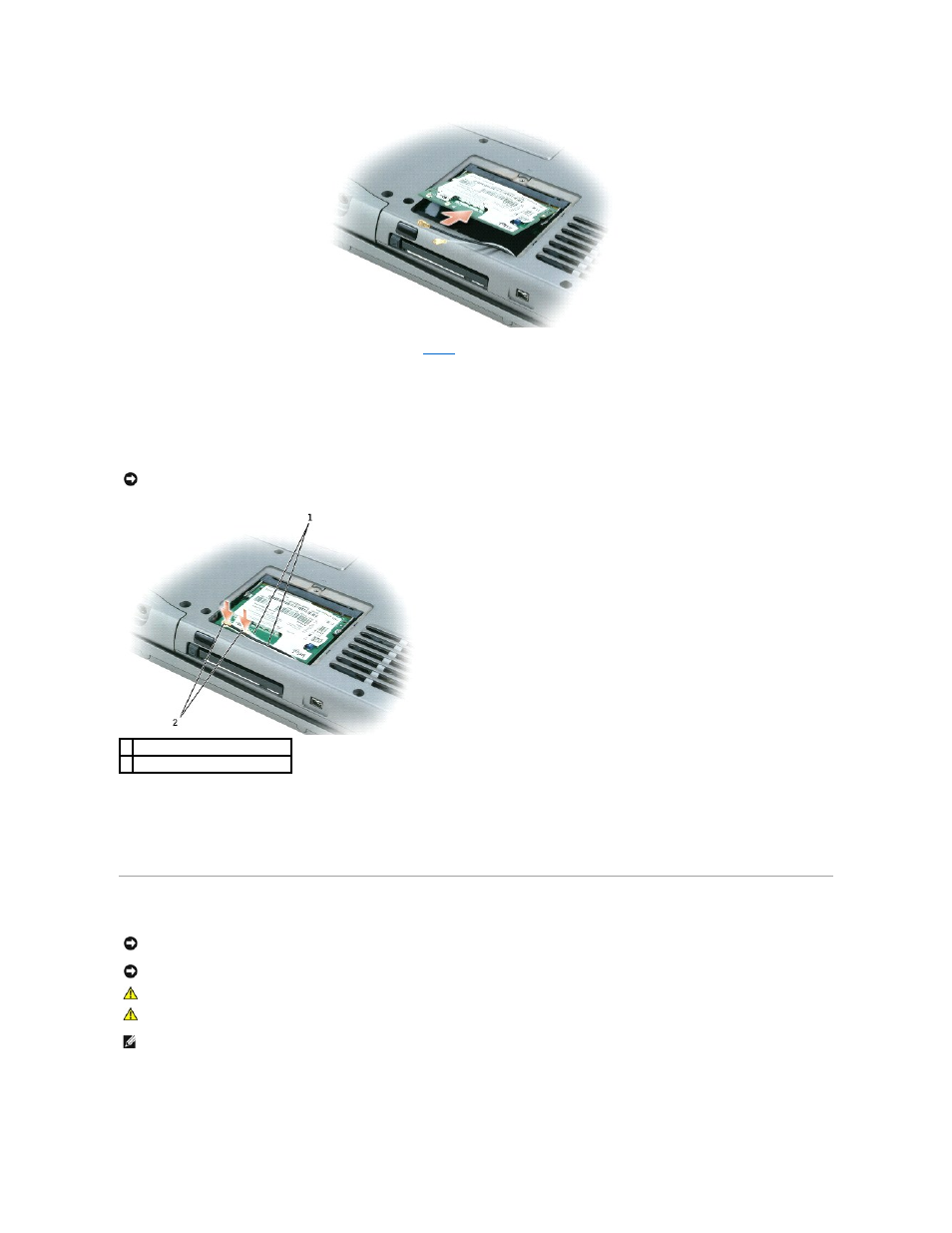

3. Если плата Mini PCI card еще не установлена, перейдите к шагу 4 . При замене платы Mini сначала выньте старую плату.
a. Отсоедините от платы Mini PCI card все кабели.
b. Освободите плату Mini PCI card, раздвигая металлические защелки, пока плата слегка не выдвинется.
c. Извлеките плату Mini PCI card из разъема.
4. Расположите плату Mini PCI card под углом 45 градусов к разъем и установите ее в разъем.
5. Подсоедините кабели платы Mini PCI card к соответствующему разъему на компьютере.
6. Установите плату Mini PCI card под углом около 20 градусов относительно внутренних защелок.
7. Продолжайте устанавливать плату , пока внутренние защелки не зафиксируют ее в разъеме.
8. Убедитесь , что кабели не будут зажаты при установке крышки.
9. Закройте крышку .
Жесткий диск
1. Переверните компьютер . Используйте небольшую отвертку, чтобы ослабить два винта M3 x 5-мм жесткого диска.
ВНИМАНИЕ : Разъемы сконструированы для правильной вставки , поэтому не прилагайте усилий при соединении.
1 кабели (2)
2 разъемы для кабеля на плате (2)
ВНИМАНИЕ : Во избежание потери данных выключите компьютер перед извлечением жесткого диска . Не извлекайте жесткий диск, когда
компьютер включен , находится в ждущем или спящем режиме.
ВНИМАНИЕ : Жесткие диски очень хрупки . Даже небольшой удар может вывести диск из строя.
ПРЕДУПРЕЖДЕНИЕ : При извлечении из компьютера горячего жесткого диска не дотрагивайтесь до его металлического корпуса .
ПРЕДУПРЕЖДЕНИЕ : Перед началом работы внутри компьютера прочитайте инструкции по технике безопасности в Информационном
руководстве по продуктам .
ПРИМЕЧАНИЕ . Корпорация Dell не гарантирует совместимости жестких дисков других компаний и не обеспечивает их поддержку.
