ШАЙБА
УВЕЛИЧЕННАЯ
РЕЗЬБОВОЙ
СТЕРЖЕНЬ
ШЕСТИГРАННАЯ ГАЙКА
ШАЙБА
ВЫСТУП
Рис. 8. Комплект вентилятора
Отцентруйте вентилятор с электроприводом ( 1 шт.) по проходным
отверстиям в ободе ( 1 шт.), закрепив при помощи плоских шайб ( 8
шт.), болтов под шестигранник ( 4 шт.) и шестигранных гаек ( 4 шт.).
Установите проставки ( 2 шт.) на два просверленных крепежных
резьбовых отверстия в верхней поверхности редуктора. Разместите
обод со смонтированным электровентилятором на проставках.
Используйте плоские шайбы ( 2 шт.) и болты под шестигранник ( 2 шт.),
продетые в проходные отверстия (в верхней части обода) и проставки,
для ввертывания в резьбовые отверстия ( 1 шт.) с последующим
затягиванием. В проемах опорных стоек редуктора разместите
увеличенные шайбы ( 2 шт.), плоские шайбы ( 2 шт.) и шестигранные
гайки ( 2 шт.) для закрепления резьбовых шпилек со стороны стоек.
МОНТАЖ РЕЗИСТИВНОГО ДАТЧИКА ТЕМПЕРАТУРЫ
Убедитесь в наличии показанных на рисунке выше компонентов в
комплекте поставки. Перед добавлением смазочного вещества в
редуктор снимите сливную пробку с противоположной стороны от
обода вентилятора. Соберите переходной соединитель ( 1 шт.), трубный
тройник ( 1 шт.), уменьшающий трубный соединитель ( 1 шт.), датчик
температуры ( 1 шт.), корпусные пробки ( 2 шт.) и корпус датчика (1 шт.),
обеспечив уплотнение трубным герметиком. Установите собранные
компоненты в дренажное отверстие картера. Соедините провода
резистивного датчика температуры к ПЛК. ПЛК является устройством,
отправляющим вентилятору сигналы включения и выключения.
Вентилятор должен функционировать при повышении температуры
картера редуктора до 65,5°С. Сопротивление резистивного датчика
температуры при 65,5°С составляет 125,3729 Ом.
ВНИМАНИЕ: Пользователь несет ответственность за соблюдение
требований Национальных правил устройства электроустановок
США и всех прочих действующих местных нормативных
положений. Особо важными являются требования касательно
методик выполнения проводки, установки заземляющих
разъединителей и организации защиты от перегрузок по току.
Невыполнение указанных выше требований может привести к
серьезным травмам или летальному исходу.

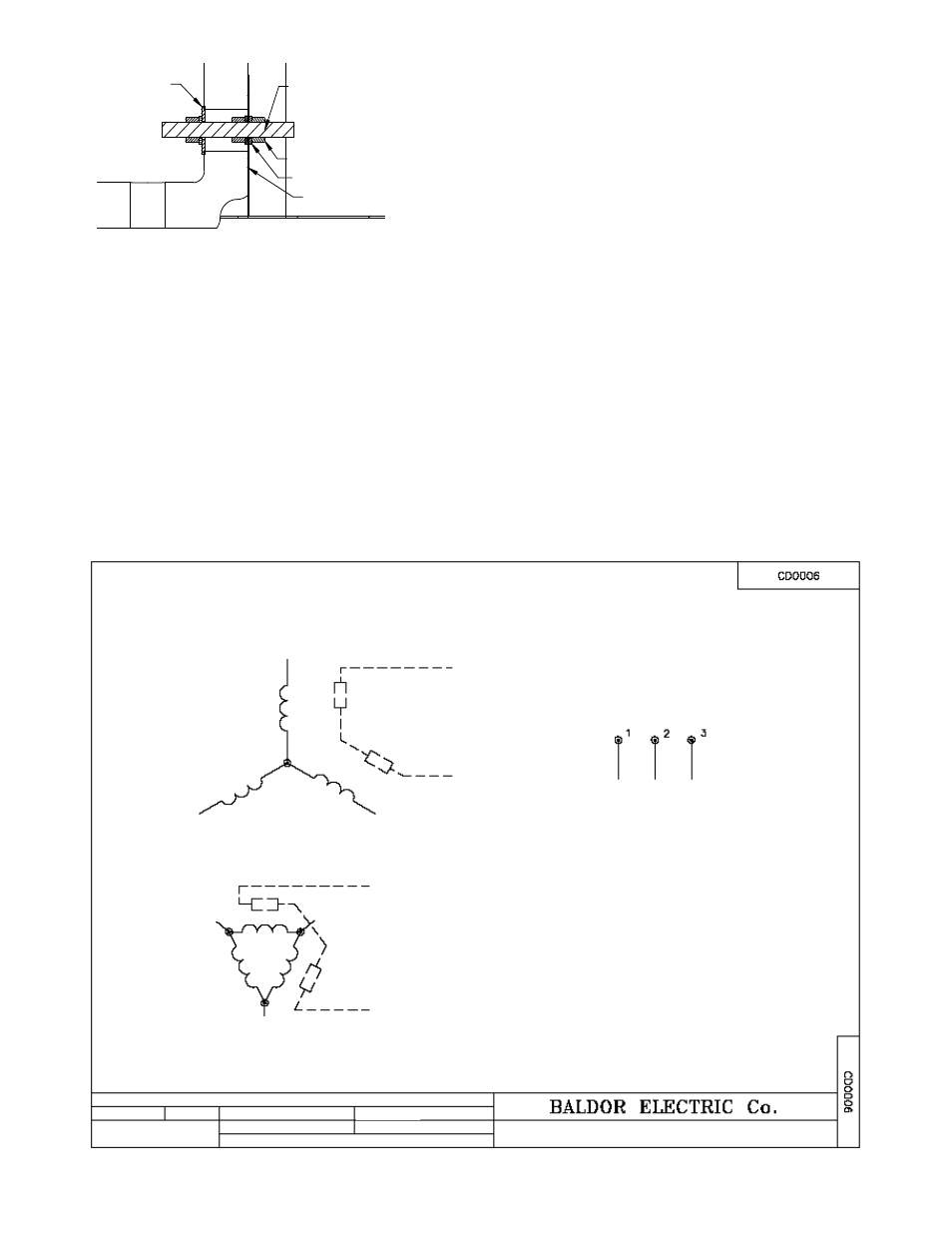

ПРОВОДКА ВЕНТИЛЯТОРА С ЭЛЕКТРОПРИВОДОМ
Используйте приведенную ниже принципиальную схему для
выполнения проводки электродвигателя.
ВНИМАНИЕ: Монтаж, настройку, эксплуатацию и (или) обслуживание
разрешается производить только квалифицированным электрикам,
знакомым с устройством и функционированием данного
оборудования. Перед началом любых работ следует внимательно
ознакомиться с информацией настоящего руководства.
Невыполнение данного требования может стать причиной тяжелой
травмы или летального исхода.
ТИПОВОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ ЗВЕЗДОЙ
ТИПОВОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ ТРЕУГОЛЬНИКОМ
ОПИСАНИЕ ИЗМЕНЕНИЙ: ПЕРЕСМОТР ДЛЯ ОТОБРАЖЕНИЯ ОПЦИОНАЛЬНЫХ ЦВЕТОВ ПРОВОДКИ
1-СИН.
1-СИН.
J-КОРИЧН.
J-КОРИЧН.
3-ОРАНЖ.
3-ОРАНЖ.
D ВЫП.: JLP ДАТА ИЗМЕНЕНИЯ: 01/21/99 4:02
ФАЙЛ: AAA00005141
MTL: -
TDR: 0171435
3-ФАЗН., SV., 3-ПРОВОДН., СОЕДИНЕНИЕ ЗВЕЗДОЙ ИЛИ ТРЕУГОЛЬНИКОМ
MDL: -
900003
2-БЕЛ.
2-БЕЛ.
2-БЕЛ.
ОПЦИОНАЛЬНЫЕ
ТЕРМОСТАТЫ
ОПЦИОНАЛЬНЫЕ
ТЕРМОСТАТЫ
J-КОРИЧН.
ЛИНИЯ.
ПРИМ.:
1. ТРЕХПРОВОДНОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ
МОЖЕТ БЫТЬ ВЫПОЛНЕНО КАК ЗВЕЗДОЙ ТАК И
ТРЕУГОЛЬНИКОМ.
2. ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ВРАЩЕНИЯ
ПЕРЕКОММУТИРУЙТЕ ЛЮБЫЕ ДВА ИЗ ПРОВОДОВ
3. ОПЦИОНАЛЬНЫЕ ТЕРМОСТАТЫ ПОСТАВЛЯЮТСЯ ПО
ТРЕБОВАНИЮ.
4. ДЕЙСТВИТЕЛЬНОЕ КОЛИЧЕСТВО ВНУТРЕННИХ
ПАРАЛЛЕЛЬНЫХ ЦЕПЕЙ МОЖЕТ ВАРЬИРОВАТЬСЯ.
5. ЦВЕТА ПРОВОДОВ ПО ВЫБОРУ. ПРОВОДА
НУМЕРУЮТСЯ КАК ПОКАЗАНО.
