Смонтированные на валу блоки
Смонтированным на валу блокам требуется моментный рычаг.
Соединение между зубчатым механизмом и опорой должно
быть гибким. Моментный рычаг должен быть вертикальным
и перпендикулярным к зубчатому приводу или поворотному
основанию. Невыполнение приведенных указаний может привести
к повреждению редуктора или ведомого оборудования. Может быть
разумным отсоединить ограничитель обратного хода, вывернув
крепежные болты, при установке смонтированного на валу редуктора.
Демонтаж ограничителя обратного хода не является обязательным.
В случае снятия ограничителя обратите внимание на стрелку
указания направления вращения при последующем монтаже с
целью обеспечения надлежащего свободного хода после крепления
моментного рычага.
УКАЗАНИЯ ПО ПОДЪЕМУ ПОВОРОТНОГО ОСНОВАНИЯ
Подъем редуктора в сборе следует производить при помощи
нейлоновых строп, см. рисунок. Использование металлического
троса или цепи не рекомендуется из-за возможности повреждения
компонентов. Нейлоновые стропы не должны контактировать с
корпусом двигателя или защитными ограждениями из-за возможности
повреждения листового металла или окраски. Обратите внимание
на дополнительные подъемные точки для перемещения редукторов
с установленным опциональным комплектом вентилятора с
электроприводом. В случае невозможности использования нейлоновых
строп могут применяться металлические подъемные крюки.
НЕЙЛОНОВАЯ
ПОДЪЕМНАЯ
СТРОПА
НЕЙЛОНОВАЯ ПОДЪЕМНАЯ СТРОПА
НЕЙЛОНОВАЯ ПОДЪЕМНАЯ СТРОПА
НЕЙЛОНОВАЯ
ПОДЪЕМНАЯ СТРОПА
ПОДЪЕМНАЯ ТОЧКА ПОДЪЕМНАЯ ТОЧКА
ЦЕНТР ТЯЖЕСТИ
ВАРИАНТ РАСПОЛОЖЕНИЯ ПОДЪЕМНОЙ
ТОЧКИ ДЛЯ РЕДУКТОРОВ БЕЗ
ВЕНТИЛЯТОРОВ С ЭЛЕКТРОПРИВОДОМ

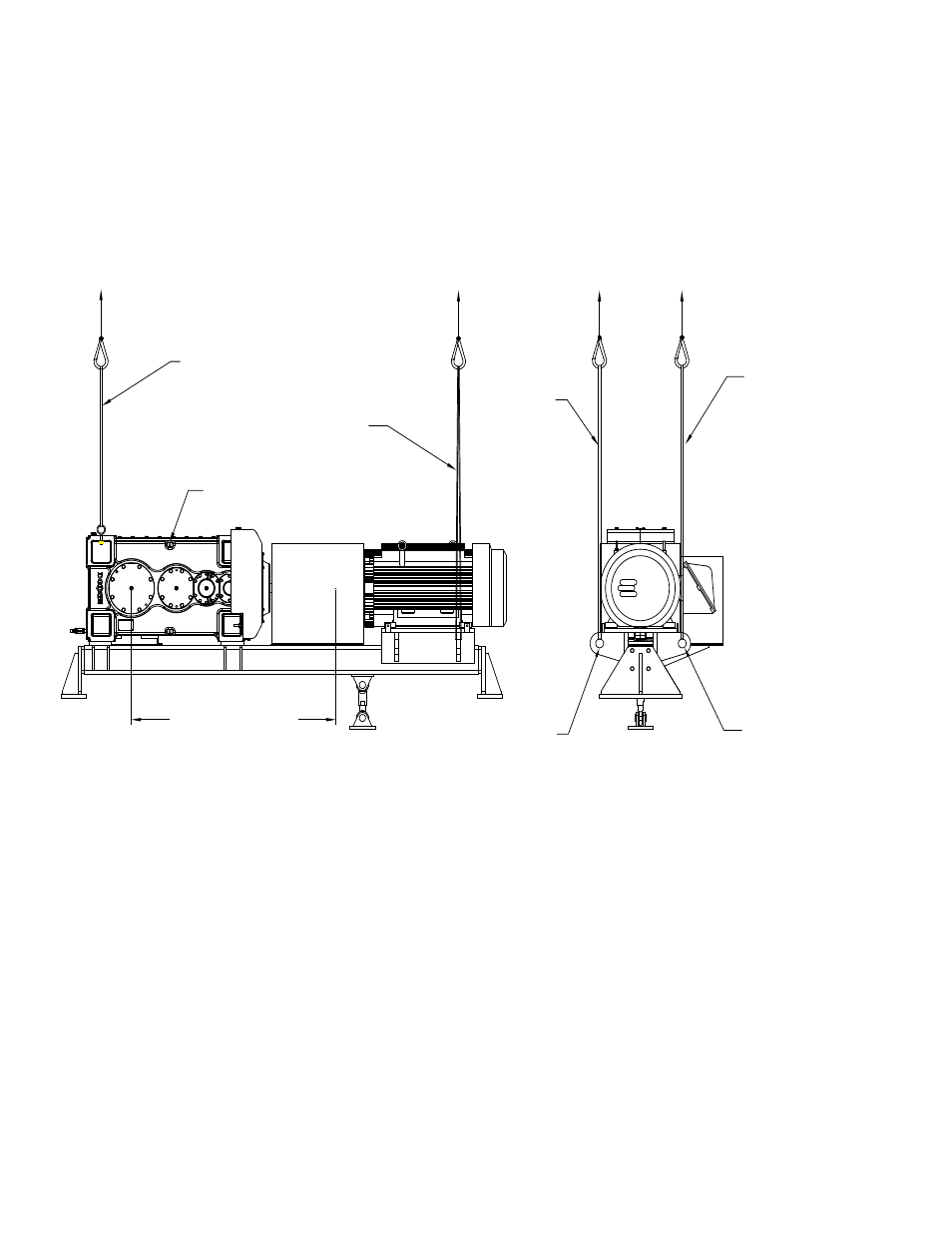

Рис. 3. Точки подъема редуктора MagnaGear
