6

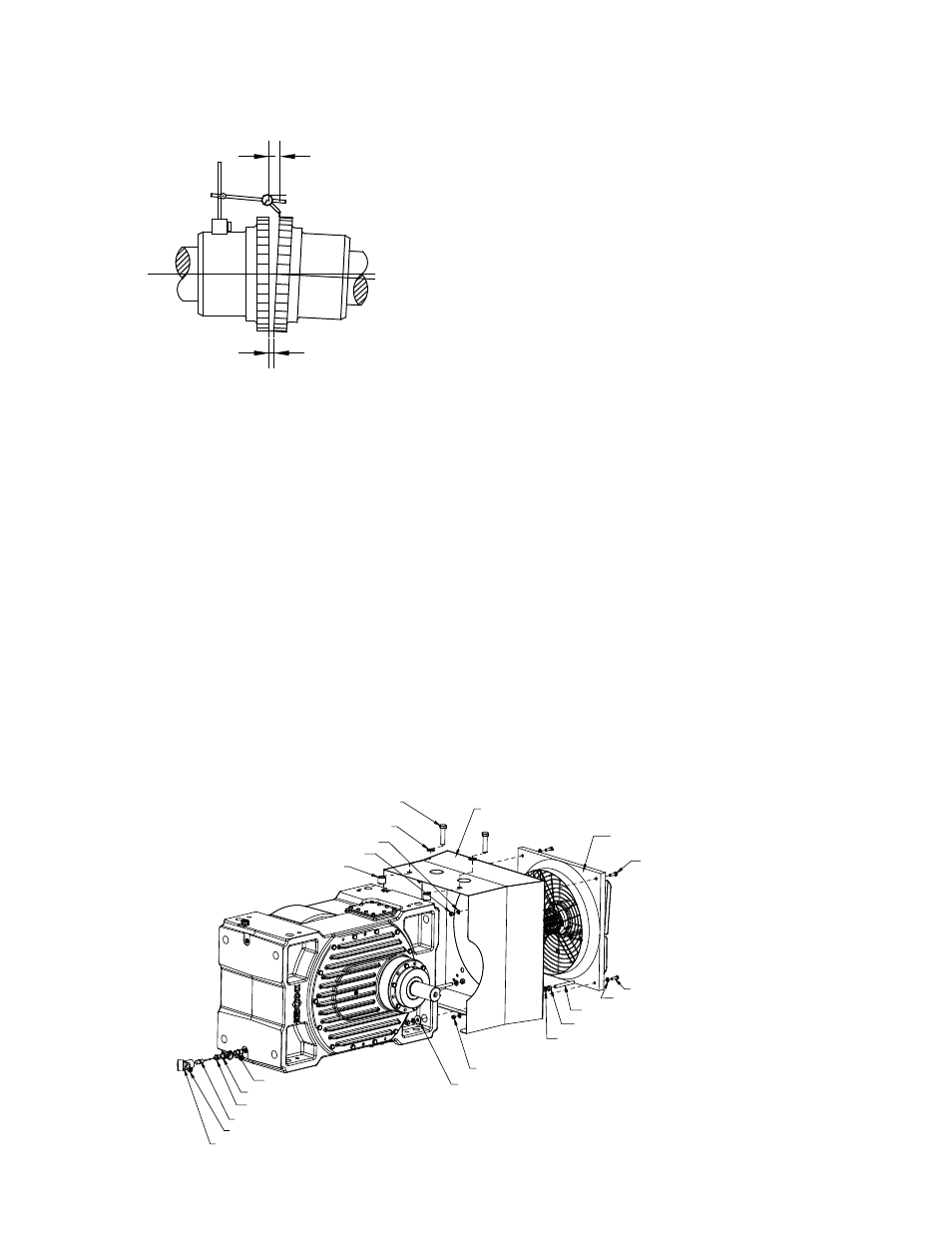

• Угловое смещение обеспечивается измерением зазора между
концами двух ступиц муфты в горизонтальной и вертикальной
плоскостях (рис. 4).
TIR (полное показание индикатора) = 2 x ( X - Y )
X
Y
Рис. 6.
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода, отключите и установите предупредительную табличку
или опломбируйте источник питания перед производством
дальнейших работ. Снимите все внешние нагрузки с привода до
начала демонтажа или сервисного обслуживания привода или
принадлежностей. Невыполнение данного требования может
привести к травмам.
Ограничители обратного хода
Ограничитель обратного хода смазывается редукторным приводом. В
узле ограничителя отсутствуют обслуживаемые детали, соответственно
внешнее смазывание не является необходимым.
Для изменения направления вращения редукторного привода,
оснащенного ограничителем обратного хода, таковой ограничитель
должен быть перевернут для обеспечения возможности свободного
вращения в противоположном направлении. Для изменения направления
вращения выполните указания приведенной ниже методики.
1. Открутите все болты, крепящие наружный корпус
ограничителя к зубчатому приводу. Снимите наружный корпус
ограничителя обратного хода. Для упрощения демонтажа
слегка постукивайте по наружному корпусу ограничителя
бронзовым или пластмассовым молотком для разламывания
уплотнения между редуктором и наружным корпусом
ограничителя. Не разрешается использовать металлический
молоток.
2. Очистите и удалите весь герметик холодного отверждения
из зубчатого привода и наружного корпуса ограничителя
обратного хода.
3. После выполнения указанных выше действий можно
осмотреть внутреннюю обойму ограничителя, удерживаемую
на валу привода пружинным стопорным кольцом. Снимите
стопорное кольцо. После снятия стопорного кольца можно
демонтировать внутреннюю обойму ограничителя с вала.
Не прилагайте значительных усилий - внутренняя обойма
должна легко сняться с вала. Обратите внимание на
выштампованную на внутренней обойме стрелку указания
направления вращения. Стрелка указывает направление
свободного вращения вала. Поверните внутреннюю обойму на
180 градусов, развернув направление стрелки, и надвиньте
обойму назад на вал, выровняв по шпоночной канавке.
Установите стопорное кольцо.
4. Разместите валик герметика холодного отверждения на
контактную поверхность наружного корпуса ограничителя,
убедившись в наличии герметика вокруг всех крепежных
отверстий. Избегайте добавления избыточных количеств
герметика на наружный корпус ограничителя.
5. Перед установкой наружного корпуса ограничителя следует
возвратить расклинивающиеся сухари внутренней обоймы
ограничителя в исходное положение. Для выполнения
вышеописанного условия требуется упругая резиновая лента
шириной 5-7,5 см (2-3 дюйма). Натяните резиновую ленту на
расклинивающиеся сухари внутренней обоймы. После входа
наружного корпуса ограничителя во внутреннюю обойму
отрежьте и извлеките резиновую ленту. Задвиньте, слегка
проворачивая, наружный корпус ограничителя в требуемое
положение. Не прилагайте значительных усилий для установки
наружного корпуса ограничителя - в случае корректной
подготовки и направления, корпус должен легко встать на
место установки.
6. Выровняйте крепежные отверстия наружного корпуса
ограничителя и зубчатого привода. Установите ранее снятые
болты и затяните с крутящими усилиями, указанными в
таблице 1.
МОНТАЖ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА С
ЭЛЕКТРОПРИВОДОМ
Смонтируйте и выровняйте редуктор перед началом установки
вентилятора. Извлеките узел вентилятора и сопутствующие детали
из упаковки. Проверьте наличие и определите наименования всех
компонентов и крепежных элементов, показанных на рисунке выше.
Соедините планки, расположенные внутри обода вентилятора ( 1 шт.) при
помощи шестигранных гаек ( 4 шт.) и плоских шайб ( 4 шт.), см. рис. ниже.
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК (2 ШТ.)
WASHERS (QTY. 2)
ПЛОСКИЕ ШАЙБЫ (4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ (4 ШТ.)
ПРОСТАВКИ (2 ШТ.)
КОЖУХ ВЕНТИЛЯТОРА (1 ШТ.)
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК (4 ШТ.)
УЗЕЛ
ЭЛЕКТРОВЕНТИЛЯТОРА
(1 ШТ.)
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК (4 ШТ.)
ПЛОСКИЕ ШАЙБЫ (8 ШТ.)
РЕЗЬБОВЫЕ СТЕРЖКИ (4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ (8 ШТ.)
ПЛОСКИЕ ШАЙБЫ (4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ (4 ШТ.)
ШАЙБЫ УВЕЛИЧЕННЫЕ (4 ШТ.)
КОРПУС ДАТЧИКА (1 ШТ.)
КОРПУСНЫЕ ВТУЛКИ (2 ШТ.)
ДАТЧИК ТЕМПЕРАТУРЫ (1 ШТ.)
УМЕНЬШАЮЩИЙ ТРУБНЫЙ ПЕРЕХОДНИК (1 ШТ.)
ТРОЙНИК ТРУБЫ (1 ШТ.)
СОЕДИНИТЕЛЬНАЯ АРМАТУРА (1 ШТ.)
Рис. 7. Охлаждающий вентилятор с электроприводом
