4
МОНТАЖ ПОВОРОТНОГО ОСНОВАНИЯ
Поворотное основание состоит из сварной механически обработанной
металлоконструкции, являющейся опорой для редуктора с
двигателем. На редукторе могут быть смонтированы опциональные
приспособления, например, охлаждающий вентилятор, ограничитель
обратного хода, муфты или теплообменник. Типовая схема поворотного
основания представлена на рис. 4.
Для установки поворотного основания на ведомое оборудование
следует использовать подъемное оборудование с надлежащими
характеристиками и соответствующим образом рассчитанное для
безопасного перемещения поворотного основания на место установки.
Прикрепите и отцентруйте муфту на узле редуктора/поворотного
основания с муфтой ведомого оборудования. Соблюдайте все указания
производителя муфт и затягивайте все болты с рекомендованными
крутящими усилиями.
После прикрепления к ведомому оборудованию следует добиться
горизонтальности поворотного основания. Установите стержень
в положение крепления поворотного основания. Убедившись в
перпендикулярности стержня к поворотному основанию прикрепите
крепежную скобу к соответствующей расположенной вокруг
конструкции. Убедитесь в способности крепежной конструкции
выдержать силы противодействия ведомого агрегата.
Если редуктор получен смонтированным на поворотном основании,
то центровка была произведена на заводе. Существует вероятность
расцентровки оборудования во время транспортировки,
соответственно, следует проверить соосность компонентов
после завершения крепления. Проверьте соосность повторно для
обнаружения любых проблем с центровкой.

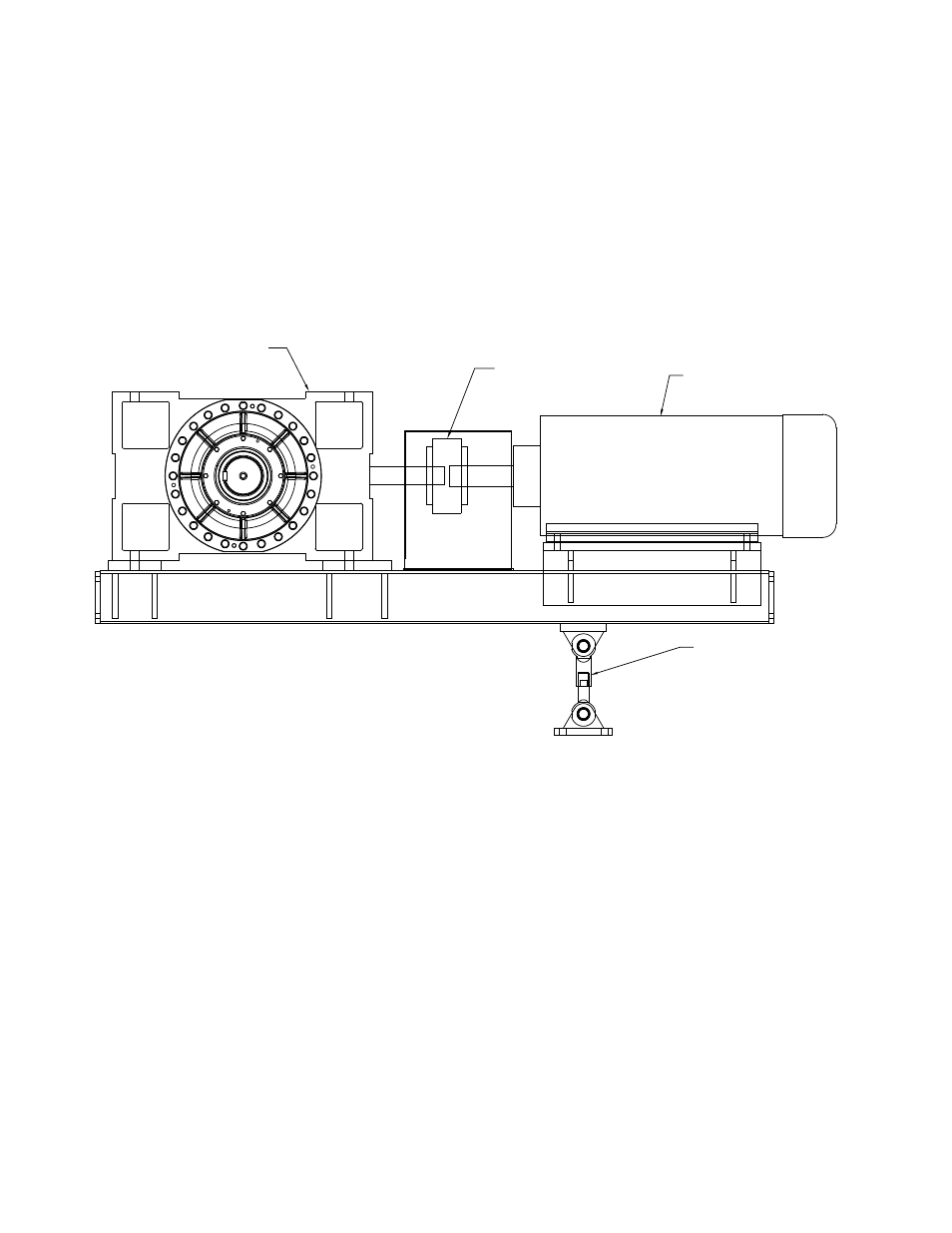

РЕДУКТОР MAGNA
МУФТА И ЗАЩИТНОЕ
ОГРАЖДЕНИЕ
ПЕРВИЧНОГО ВАЛА
ДВИГАТЕЛЬ
УПОР,
ПРЕДОТВРАЩАЮЩИЙ
ОПРОКИДЫВАНИЕ
Рис. 4. Типовой монтаж поворотного основания
