87
Инструкции
Регулировка датчиков пропускания носителя
02.05.2013
Xi4™/RXi4™ Руководство пользователя
P1009874-153
Нижний датчик носителя
После регулировки положения верхнего датчика носителя соответственно
отрегулируйте положение нижнего датчика.
Для регулировки нижнего датчика носителя выполните следующие
действия.
1.

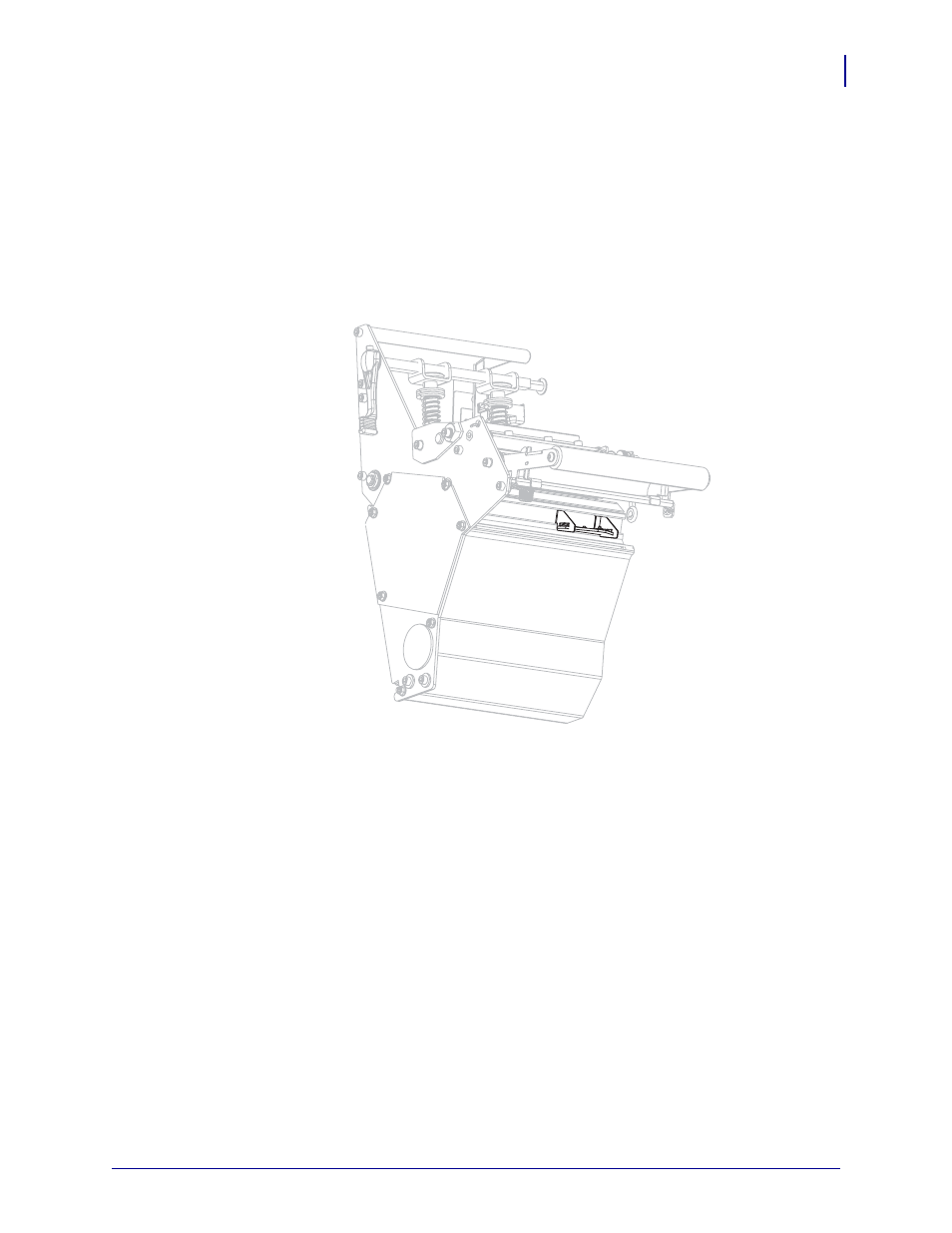

Найдите узел нижнего датчика носителя под задним роликом. Этот датчик
представляет собой пружинную скобу, охватывающую печатную монтажную плату.
2.
Продвиньте нижний датчик, пока он не окажется под верхним датчиком носителя.
При выравнивании с верхним датчиком ориентируйтесь по свету от нижнего
датчика. Аккуратно вытяните провода на нужную длину (должно быть небольшое
провисание).
