Загрузка носителя в режиме перемотки
02.05.2013
Xi4™/RXi4™ Руководство пользователя
P1009874-153
Загрузка носителя в режиме перемотки
Режим перемотки (
Рис. 10
) позволяет намотать носитель на катушку после печати.
В этом разделе описан способ загрузки носителя для режима перемотки в принтерах,
в которых отсутствует возможность резака.

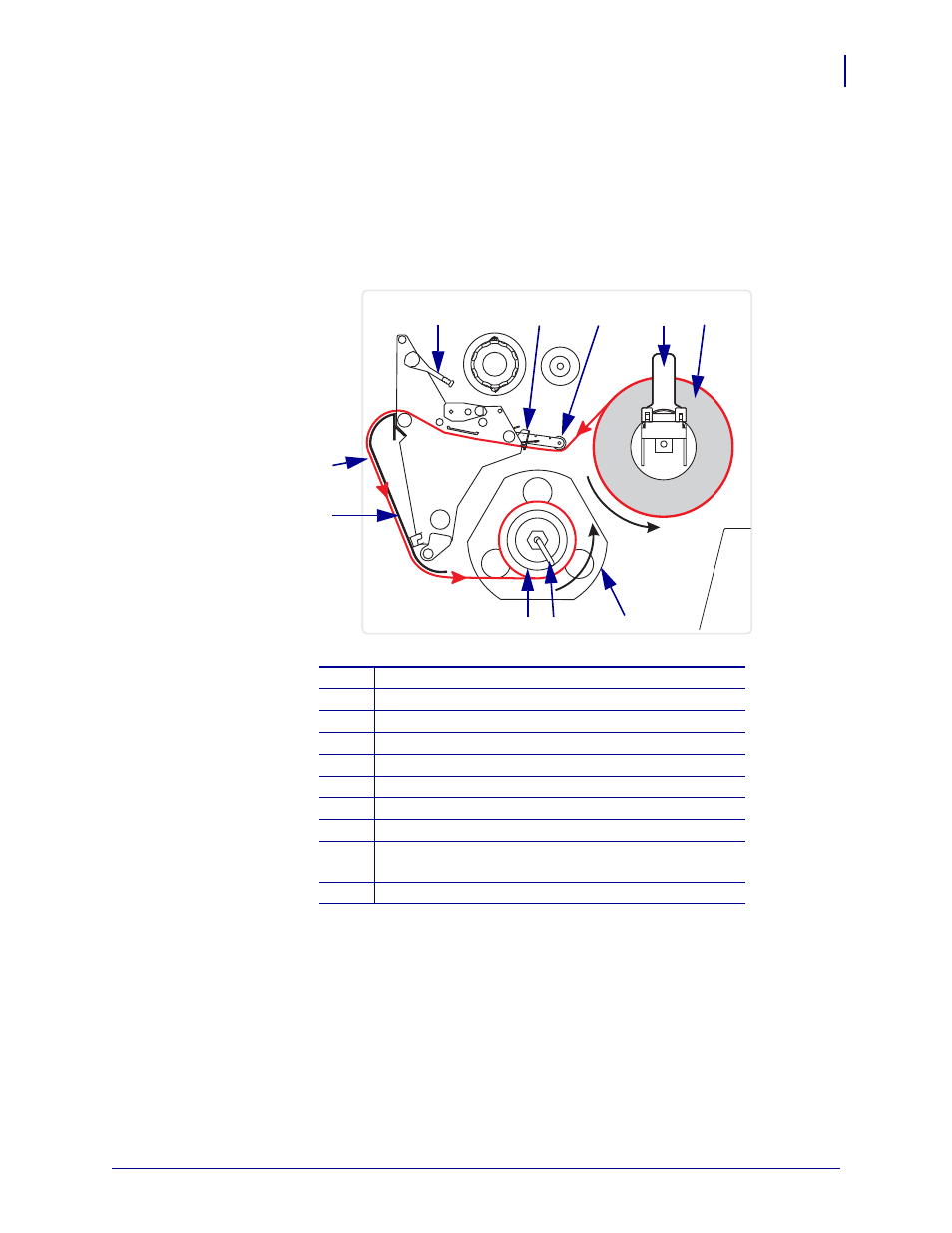

рис. 10 • Носитель, загруженный в режиме перемотки
1
Рычаг для открывания головки
2
Направляющая носителя
3
Ролик направляющей носителя
4
Направляющая подачи носителя
5
Этикетки
6
Направляющая пластина
7
Крюк шпинделя
8
Шпиндель перемотки
9
Пластина перемотки (только для режима
перемотки)*
10
Отпечатанные этикетки
* В новых моделях принтеров удалите защитное пластиковое
покрытие с пластины перемотки перед ее использованием.
1
2
4
5
8 7
6
9
10
3
