Загрузка носителя для работы в режиме отклеивания 58
P1009874-153 Xi4™/RXi4™ Руководство пользователя 02.05.2013

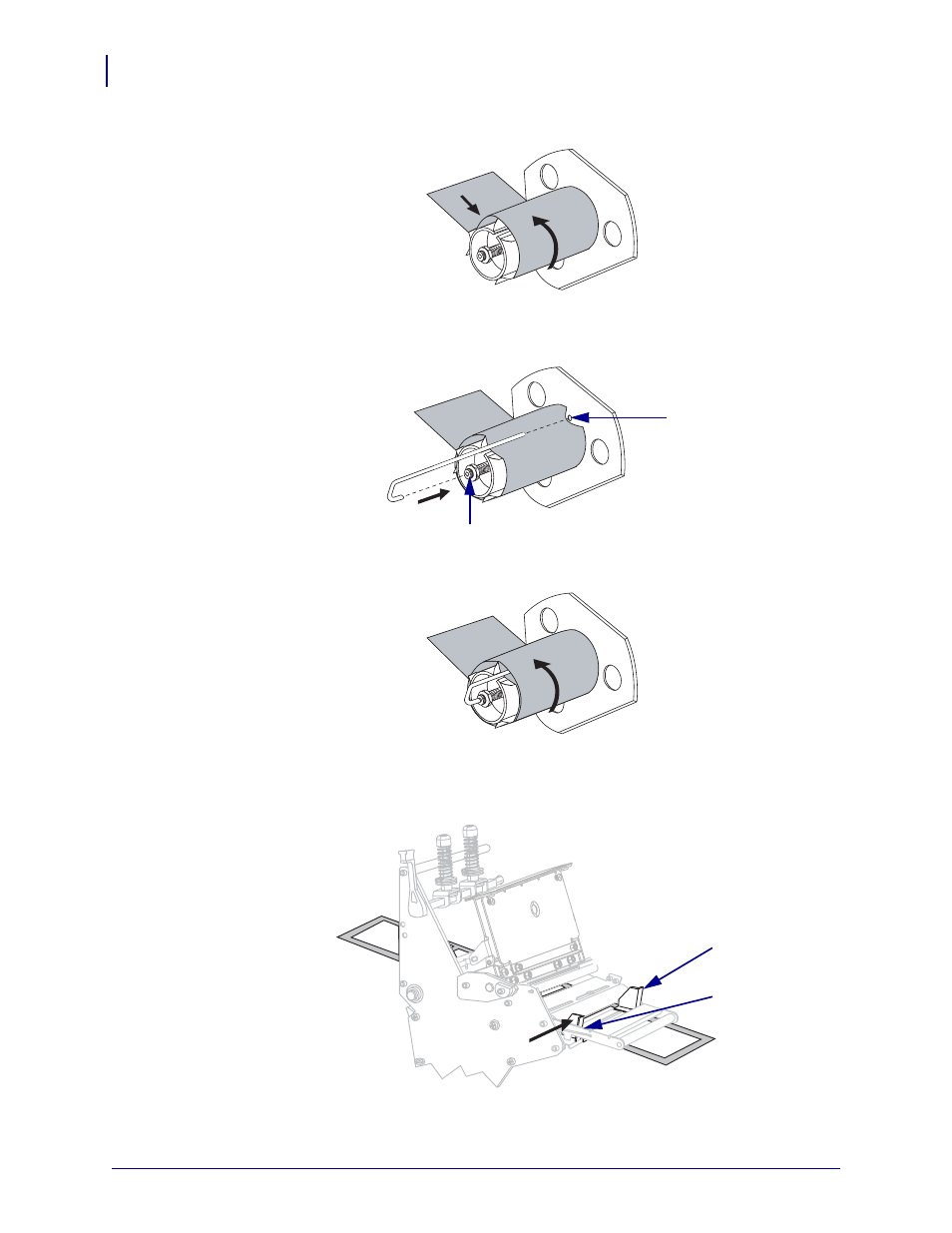

12. Намотайте подложку носителя вокруг шпинделя против часовой стрелки.
a. Установите на место крюк. Вставьте короткий конец крюка в паз в центре
регулировочной гайки (
1 ). Вставьте длинный конец крюка в небольшое
отверстие в направляющей пластине ( 2 ).
b. Поверните шпиндель против часовой стрелки несколько раз, чтобы намотать
подложку носителя поверх крюка без провисания.
13. Выровняйте носитель с внутренней направляющей носителя ( 1 ). Задвиньте
внешнюю направляющую носителя ( 2 ) так, чтобы она лишь слегка касалась края
носителя.
2
1
1
2
