Загрузка носителя для работы в режиме отклеивания
02.05.2013
Xi4™/RXi4™ Руководство пользователя
P1009874-153
Загрузка носителя для работы в режиме
отклеивания
В режиме отклеивания (
Рис. 8
) одновременно подается только одна этикетка. Принтер
не печатает другую этикетку, пока первая не будет извлечена. Индикатор
ИЗВЛ. ЭТ-КУ
мигает, пока этикетка не извлечена. Подложка наматывается на шпиндель перемотки,
однако пластина перемотки не используется.

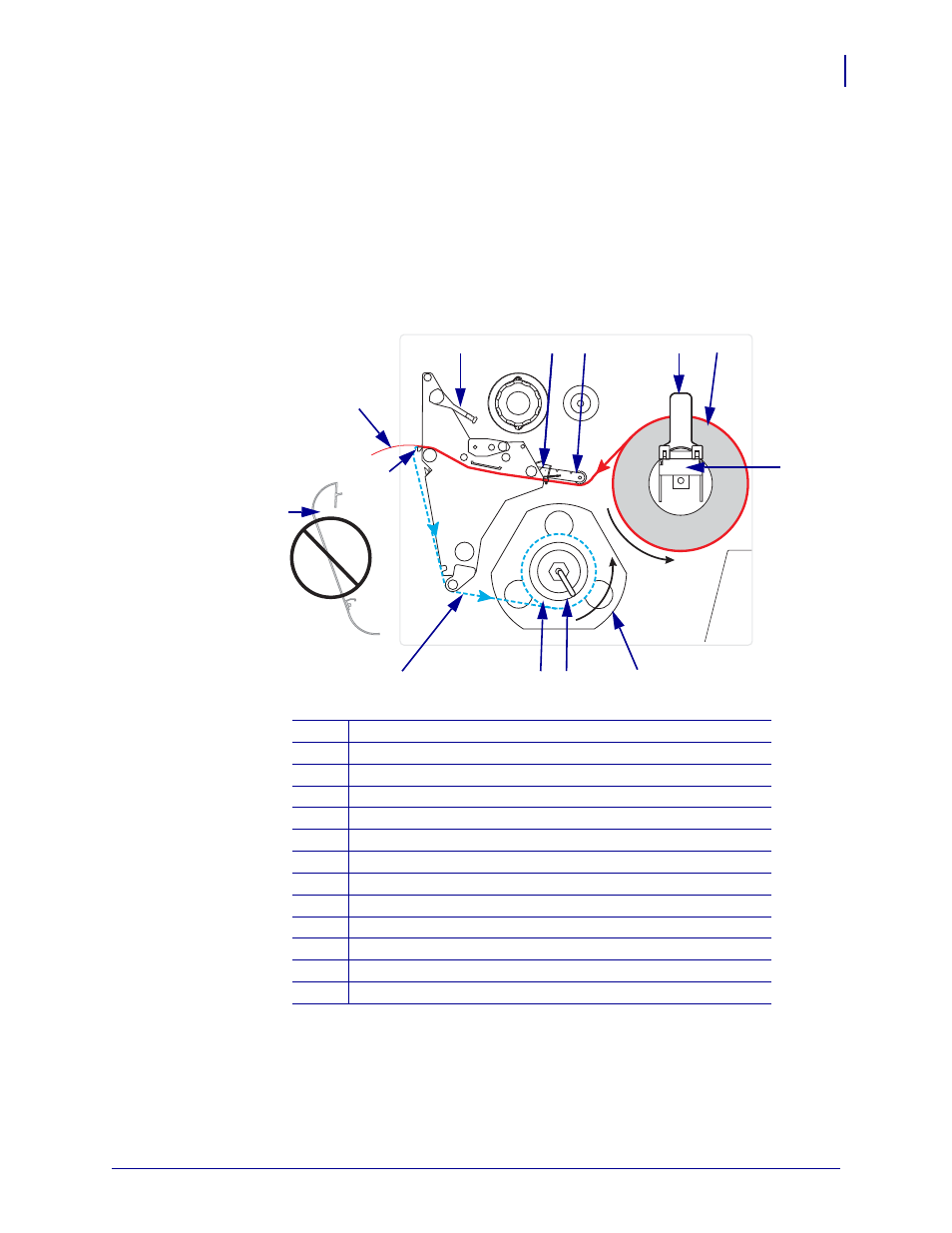

рис. 8 • Носитель, загруженный в режиме отклеивания
1
Рычаг открывания головки
2
Направляющая носителя
3
Ролик направляющей носителя
4
Направляющая подачи носителя
5
Носитель
6
Кронштейн подачи носителя
7
Направляющая пластина
8
Крюк шпинделя
9
Шпиндель перемотки
10
Подложка этикетки
11
Пластина перемотки (снята)*
12
Планка отрывания
13
Отпечатанная этикетка
* В новых моделях принтеров удалите защитное пластиковое покрытие
с пластины перемотки перед ее использованием.
1
2
4
5
9 8
7
11
12
13
6
2
3
10
