Введение
Составные части принтера 14
P1009874-153 Xi4™/RXi4™ Руководство пользователя 02.05.2013
Составные части принтера
На Рис. 2 показаны стандартные составные части, находящиеся в принтере внутри
отсека носителя. В зависимости от модели принтера и используемой конфигурации
содержимое отсека может незначительно отличаться от показанного на рисунке.
Ознакомьтесь с этими составными частями перед продолжением настройки принтера.

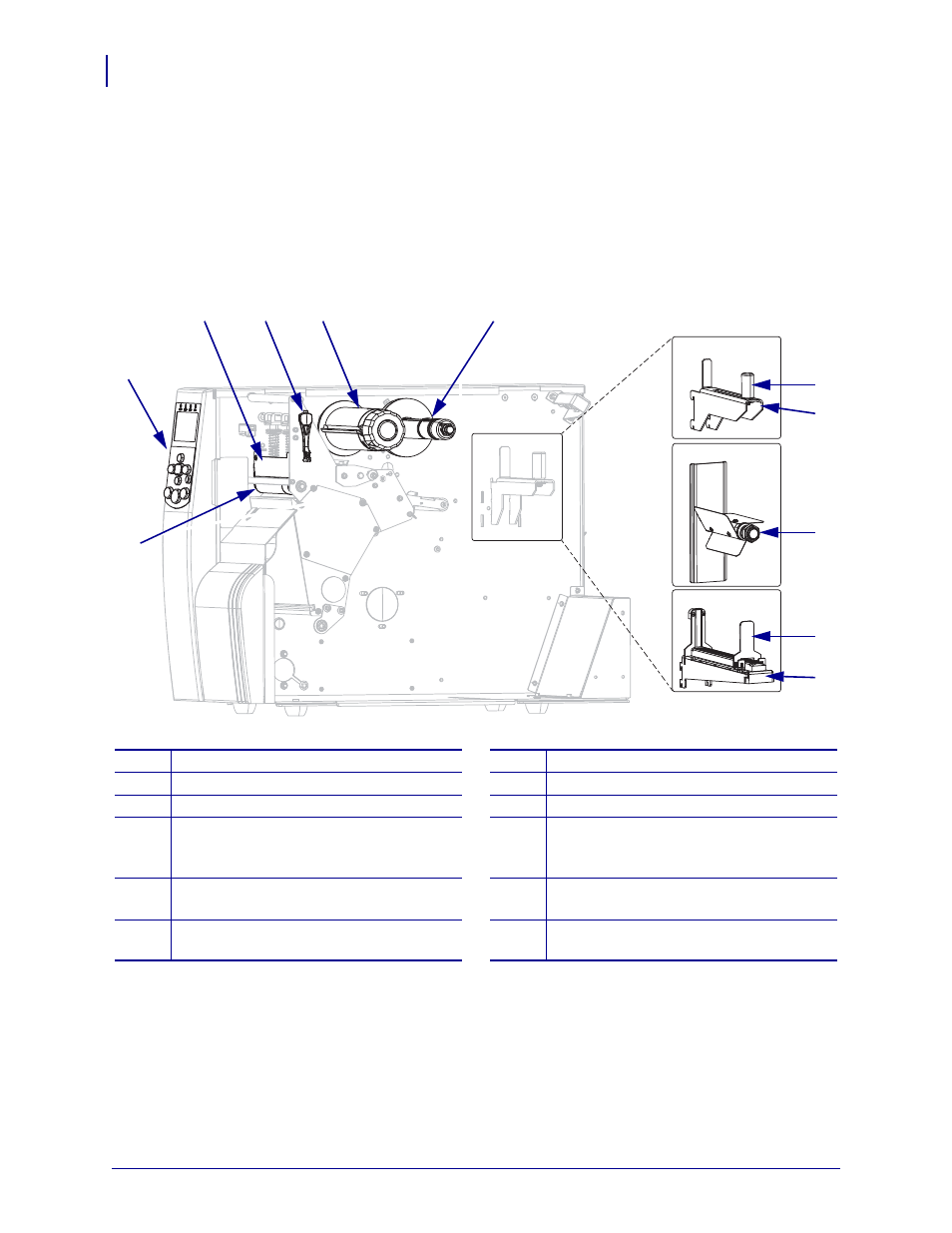

рис. 2 • Составные части принтера
1 Опорный валик 7 Направляющая подачи носителя*
2 Панель управления 8 Кронштейн подачи носителя*
3 Узел печатающей головки 9 Шпиндель носителя*
4 Рычаг открывания головки A Используется в моделях 110Xi4/
R110Xi4 с разрешением 200 и 300
тчк/дюйм.
5 Приемный шпиндель ленты B Используется в моделях 110Xi4/
R110Xi4 с разрешением 600 тчк/дюйм.
6 Шпиндель подачи ленты C Используется во всех других моделях
Xi4.
* Зависит от модели принтера. См. A, B или С.
5 6
1
4 3
2
7
8
7
8
9
A
B
C
